Тис только на дорестайлинговую нашел и там к дисплею идет LS-CAN и MS-CAN. Где бы нарыть тис на 2012 год Антару?

Подцепился к MS-CAN выставил скорость 95,2 командой ATPBD006 потом перезагружаю чтоб применить настройки и ATCRA206 и ATMA
в итоге получаю 038.... 038 .... и т.д. до переполнения буфера, фигня какая-то...

[Gandalv]

В общем с каном еще буду думать а пока по старинке...

Снимаем подрулевой кожух и видим там разъем х206



Распиновка



Схема подключения



Как это выглядит в реальности



Что мы имеем:
Нас интересуют 2 провода светло зеленый и розовый это резистивные кнопки слева и справа у них общий провод - масса(она у нас есть на разъеме магнитоллы). Таким образом отрезав эти два провода и подцепив к контроллеру мы сможем детектировать нажатие клавиш, но есть небольшая засада розовый провод соеденен с массой через резистор в обход кнопок. Видимо таким образом модуль CIM определяет наличие самих кнопок. Чтобы не было ошибки после отключения кнопок надо выяснить номинал этого резистора и впаять его между розовым и землей которые идут к CIM.

[Gandalv]

Чет тут подумалось что GID мне придется оставлять раз он шлюзом работает и переносить его на потолок, а значит ним как-то надо управлять. Можно левые кнопки оставить под БК, а правые задействовать для карписюшника, тогда нам нужен только зеленый провод.

[Vic26]

если нет климата и не собираешься оставлять родную музыку, GID можно выкинуть.

[Gandalv]

ГУ буду убирать, климат есть, но его показания в отличии от астры никак не отображаются на экране.

[Vic26]

значит это не климат, а кондиционер. смотреть по схеме как он подключен и если нет связи с MS-CAN, дисплей не нужен

[Gandalv]

Что значит не климат? Температуру выставил и он сам думает куда ему дуть. Подключен к LS-Can. А GID подключен к трем парам проводов обозначенным MS-CANH MS-CANL и еще один провод LS-CAN

[Vic26]

ну может, на фотке плохо его видно, но на Астре это называется полуавтоматический кондиционер.

если блок такой, то это как раз он и есть, т.к. скорость и направление обдува регулируются вручную
upd.
а нет, не прав, действительно климат, значит в Антаре все по другому

[Gandalv]

Пока с железом подвижек никаких, заказал GPS

http://www.ebay.com/itm/231452659916...%3AMEBIDX%3AIT

и радио

http://www.ebay.com/itm/321652321738...%3AMEBIDX%3AIT

Пишу программу, mp3 плеер и карта уже работают, как придет радио буду его прикручивать

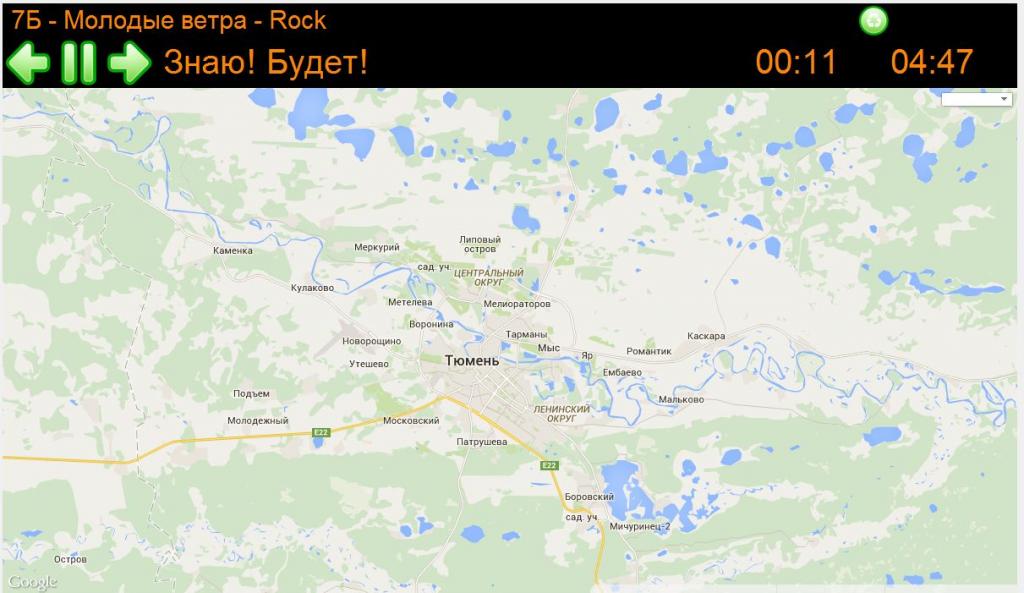

Вот примерно такой интерфейс

http://pccar.ru/attachment.php?attac...1&d=1429517437

[Vladget]

Сообщение от Gandalv

Пока с железом подвижек никаких, заказал GPS

http://www.ebay.com/itm/231452659916...%3AMEBIDX%3AIT

и радио

http://www.ebay.com/itm/321652321738...%3AMEBIDX%3AIT

Пишу программу, mp3 плеер и карта уже работают, как придет радио буду его прикручивать

Вот примерно такой интерфейс

http://pccar.ru/attachment.php?attac...1&d=1429517437

радиво по простому - хрень, ну может только DVB-T, если там у вас есть радио каналы, у нас нету ***-Т есть -Т2 , поэтому не пробовал в ***-Т диапазоне
