02.02.2013, 01:05
|
#1 |
|
Старший Пользователь

Регистрация: 27.12.2006
Возраст: 53
Город: Нижний Новгород
Регион: 52
Машина: Wolksvagen Jetta, Toyota Matrix
Сообщений: 495
 |
8" 800x480 AT080TN64 + контроллер. Обзор.
Купил такой набор.
Ожидал конечно бОльшего. Но что есть то есть, будем ставить. 7" слишком мало для стандартной установки в штатное место, а из 8" выбор пока не велик. Первые впечатления: Яркость. Заявлено 450cd/m2 - реально на глаз не больше 150  .Контрастность Заявлено 500 - реально думаю меньше. Старый моник с люминисцентной подсветкой показывал сочнее. Углы обзора - вроде не обманули 70град лево-право-низ, около 50 вверх. В принципе достаточно. Возможно матрица не самая плохая. Но вот контроллер явно слабоват. Что касается яркости подсветки - думаю можно от нее добиться заветных 450cd/m2. Замерил ток подсветки - родной драйвер выдает всего 45мА, в то время как по даташиту на матрицу - можно пропустить через нее ток до 250 мА! Вывод - нужен человеческий led-драйвер, желательно с диммированием. А лучше другой контроллер. Тач обычный резистивный, с USB контроллером. Размеры матрицы: Контроллер ПРОШИВКА Продолжение следует.
__________________
ATOM525 GA-D525TUD, 160Gx2.5, моник 800х600 тач, GPS18USB, Питание I1-ATX собственная разработка + разобранная клава + контроллер управления + 2 усилка Проект Matrix Последний раз редактировалось Albert.comp; 19.09.2013 в 22:22. |
|
|
|
27.03.2013, 04:06
|
#2 |
|
Старший Пользователь
Регистрация: 27.12.2006
Возраст: 53
Город: Нижний Новгород
Регион: 52
Машина: Wolksvagen Jetta, Toyota Matrix
Сообщений: 495
|
Продолжаем, ... ковырять матрицу. Подобрал я все таки подходящий драйвер для LED подсветки! Пробовал разные варианты.

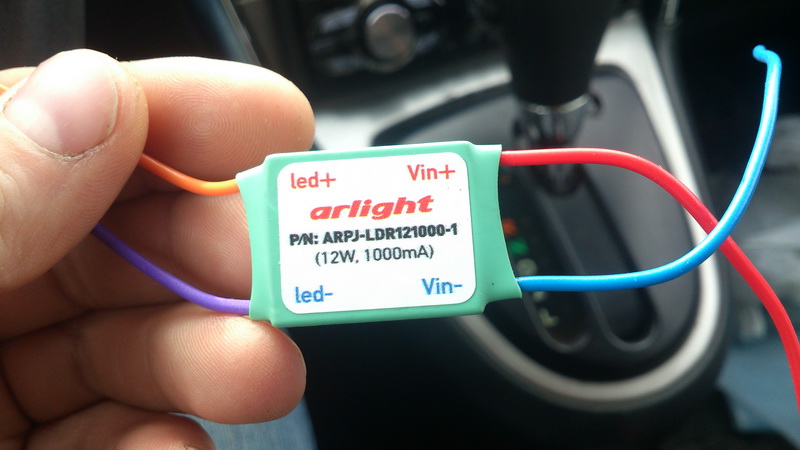

Такой - на MC34063 (микруху временно отпаял). Взял из китайской лампочки. Г... какое то. Почти не стабилизирует. Получается чуть лучше обычного резистора. Нашел еще неплохой вариант драйвера - NCPЗ306. Но только под заказ идет Наткнулся на рынке на такой чудо драйвер Стоит там MBI6651. Работает просто супер. Почти неизменный ток от 9.5 до 30в. Больше не давал. Резистором можно подобрать ток - я поставил примерно 0.4 ома. Получилось 220 мА. По сравнению с тем что было раньше в родном варианте (40ма) - теперь супер. Матрица ожила. Плюс есть вход диммера, который я кстати собираюсь задействовать. Вот платка внутри PDF на микруху.
__________________
ATOM525 GA-D525TUD, 160Gx2.5, моник 800х600 тач, GPS18USB, Питание I1-ATX собственная разработка + разобранная клава + контроллер управления + 2 усилка Проект Matrix |
|
|
|
|
27.03.2013, 13:41
|
#3 | |
|
Старший Пользователь
Регистрация: 23.04.2012
Регион: 77, 97, 99, 177
Сообщений: 412
|
Цитата:
P.S. какова цена вопроса? |
|
|
|
|
|
27.03.2013, 20:42
|
#4 |
|
Старший Пользователь
Регистрация: 27.12.2006
Возраст: 53
Город: Нижний Новгород
Регион: 52
Машина: Wolksvagen Jetta, Toyota Matrix
Сообщений: 495
|
Спасибо. Регулятор в сборе на рынке 240 руб. Микруху отдельно думаю можно найти за 50р. Плюс контроллер от 50р. Ну и собрать все!
Вообще я контроллер программирую под себя. Т. к. у меня в тойоте стоит датчик освещенности - хочу к нему прирулиться. Ну если у кого есть пожелания по этому поводу - вэлкам. Мой датчик частотный. Темно на улице - 50 гц, светло - 1 кгц. Надо это дело в шим пересчитать. Причем с плавной задержкой изменения - чтоб не раздражало. Давно не брал я в руки шашек. Решил сваять на pic 16F628A. Что было под рукой с шимом. На столе запустил экспериментальный вариант. Пока просто яркость 50%. Надо дальше прогу наворачивать.
__________________
ATOM525 GA-D525TUD, 160Gx2.5, моник 800х600 тач, GPS18USB, Питание I1-ATX собственная разработка + разобранная клава + контроллер управления + 2 усилка Проект Matrix |
|
|
|
|
27.03.2013, 21:10
|
#5 |
|
Старший Пользователь
Регистрация: 27.12.2006
Возраст: 53
Город: Нижний Новгород
Регион: 52
Машина: Wolksvagen Jetta, Toyota Matrix
Сообщений: 495
|
Пока такой бардак.
__________________
ATOM525 GA-D525TUD, 160Gx2.5, моник 800х600 тач, GPS18USB, Питание I1-ATX собственная разработка + разобранная клава + контроллер управления + 2 усилка Проект Matrix |
|
|
|
|
28.03.2013, 09:44
|
#6 |
|
Гуру
 Регистрация: 17.03.2008
Возраст: 46
Город: Новокузнецк
Регион: 42
Машина: 2003\Lexus\RX330
Сообщений: 1,192
 |
что за осциллограф на фото?
|
|
|
|
|
28.03.2013, 11:02
|
#7 |
|
Старший Пользователь
Регистрация: 27.12.2006
Возраст: 53
Город: Нижний Новгород
Регион: 52
Машина: Wolksvagen Jetta, Toyota Matrix
Сообщений: 495
|
Китай MDSO-LA. Для дома хватает 3000 рябчиков всего.
__________________
ATOM525 GA-D525TUD, 160Gx2.5, моник 800х600 тач, GPS18USB, Питание I1-ATX собственная разработка + разобранная клава + контроллер управления + 2 усилка Проект Matrix |
|
|
|
|
28.03.2013, 11:33
|
#8 |
|
Старший Пользователь
Регистрация: 23.04.2012
Регион: 77, 97, 99, 177
Сообщений: 412
|
вот, бы электросхему на этот контроллер найти где-то... или хотя бы на аналогичный на таком же чипе
|
|
|
|
|
28.03.2013, 13:10
|
#9 | |
|
Гуру
Регистрация: 17.03.2008
Возраст: 46
Город: Новокузнецк
Регион: 42
Машина: 2003\Lexus\RX330
Сообщений: 1,192
|
Цитата:
|
|
|
|
|
|
28.03.2013, 13:13
|
#10 | |
|
Гуру
Регистрация: 17.03.2008
Возраст: 46
Город: Новокузнецк
Регион: 42
Машина: 2003\Lexus\RX330
Сообщений: 1,192
|
Цитата:
|
|
|
|
|
 |
