Проект Toyota Ipsum 2002

[Vodkin]

Итак начнем!
Имеем свежекупленный авто:



Взвесив все за и против было решено:
1. выкинуть старую голову заточенную под японию (тв, радио, CD)
2. выкинуть старый модуль GPS заточенный под японию
3. поставить PC CAR и воплотить все прелести жизни в нем.

Вдохновившись идеями с форумов и проанализировав рынок запчастюлек были закуплены следующие компоненты:

1. Корпус mini-ITX Linkworld LC820-01


2. Материнская плата ZOTAC IONITX-F-E


3. Память Kingston KVR800D2N6/1G


4. HDD Western Digital WD1600BEVT


5. DVD-ROM LG GP08NU30 White


6. Блок питания китайский с Ebay Mini-ITX M2 Car PC DC-DC (на фото не китай)


7. 2 монитора с Ebay Lilliput 8" 869GL-80NP/C/T

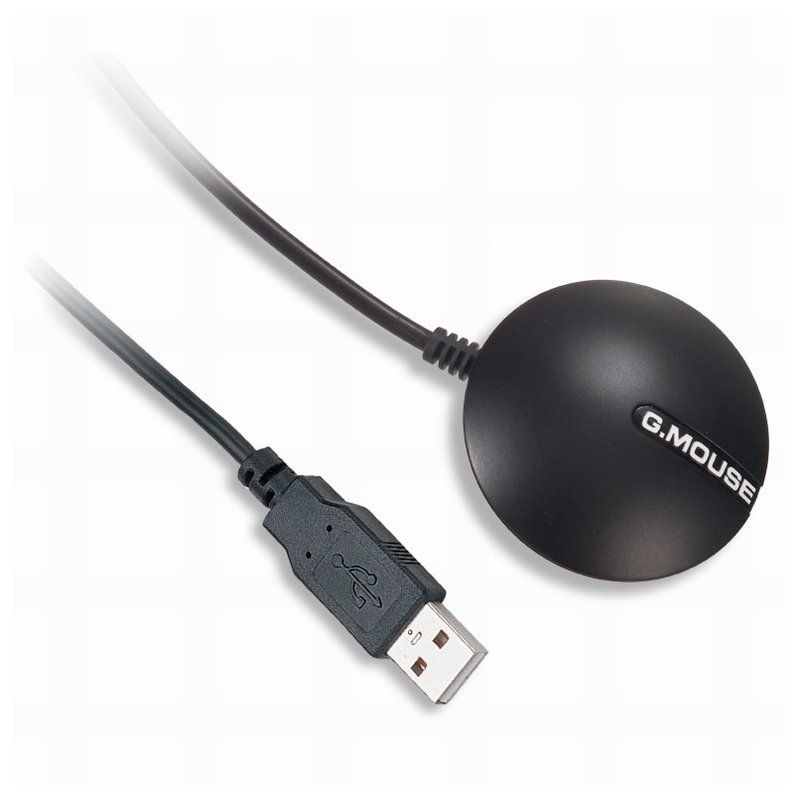

8. C Ebay Globalsat BU-353 USB GPS


9. С Ebay пластилин Milliput


10. Уселитель Blaupunkt GTA 475


11. Адаптер OBD II


12. Пластелин холодная сварка Контакт


13. Ну и на последок провода питания уселителя 8мм, провода питания компа 2.5 мм, акустические провода, колба с предохранителем на 40А и предохранительная клемма на 20А, межблочные кабели 3.5JACK-2RCA 2 штуки двухэкранированные. И понеслась...

[Vodkin]

Идем далее:
Был раздербанин домашний комп стоявший без надобности и вынут с него блок питания. Оговорюсь и напомню, что все идеи были подчерпнуты на этом сайте....



....Замкнуты серый и зеленый провода на 20-pin колодке и ждем первого запуска после установки винды с USB флэшки... Винда была записана на флэху из домашний сети путем простого копирования...
На первое время установлен LEO CAR, IGO

В этом корпусе винчестер устанавливается снизу крепежной планки и упирается вплотную к блоку питания, поэтому путем нехитрых сверлений и откусывания лишнего винч перекочевал наверх:



Питание к компу решено подвести через компьютерную колодку, а питание монитора взять с блока питания и все это вывести через переднюю панельку корпуса для быстрого демонтажа...






а на улице плохая погода... ОК! Время зря терять нельзя... Будем потехоньку делать моник для жены и ребенка на заднем седенье. Снимаем подголовник, вырезаем и примеряем...




на этом с подголовником пока все... поставлена задача зайти в строительный, купить каких-нибудь уголков и сделать внешнюю рамку на монитор, чтоб ткань не вылазила, далее подклеить и прострачить... просверлить небольшие отверстия в штырьках подголовника и пропустить через них питалово и HDMI кабель... об этом позже...

[Vodkin]

Осуществлен выезд на природу и начата инсталяция проводки и сигнализации...

Демонтируем старый блок навигации. На его месте будет располагаться комп:



Демонтируем старую голову. Разбираем торпедо. Благо на японцах надо открутить всего 2-3 винтика и дернуть в нужном направлении...




Место для установки GPS приемника и способ разбора авто подсказал в своем проекте MID 34, за что ему большое спасибо!



Переходим к проводке... Акустические провода пройдут по порогу, там же пройдут и межблочники, силовые провода на усилок пройдут вместе с питаловом компа ровно по центру под обшивкой пола при помощи кондуктора. Сдесь все просто. Главное снять сиденья, чтоб не мешали...




Все подготовлено для установки корпуса компа... Далее переходим к монитору...

[Vodkin]

Перешли к монитору... Разбираем, отпиливаем лишнее снизу, лишнее сверху...



Страшно, но отступать поздно... берем панель с блоком климат-контроля и отпиливаем чуть-чуть лишнее сверху...



Примеряем рамочку и фиксируем ее на супер клей...



Так как Milliput пластелин еще не приехал, а руки чешуться, то в ход вступает отечественный пластелин холодная сварка.... Им заделывается с внутренней стороны для лучшей фиксации рамки и с внешней стороны замазываются просветы... С помощью шкурки 120 и бормашинки все это дело после застывания зашкуривается...



еще чуть-чуть и готово к покраске...



продолжение следует...

[Serdgik]

Красивое начало,слежу, Vodkin,если не секрет, по чем нынче Ipsum такой, мне он очень нравится

[Hamster]

Ну, клево!
В принципе назад. жене и ребенку для просмотра мультиков можно было бы и побюджетнее моник поставить, ибо им VGA и тач не нужен
Но, это я так, зужу...

[Vodkin]

Сообщение от Serdgik

Красивое начало,слежу, Vodkin,если не секрет, по чем нынче Ipsum такой, мне он очень нравится

Специально покупали для родившегося ребенка... (коляска, ванночка и т.д) так как много ездим... 2002 год от 380000 до 500000 в спб, но в среднем 420000 в приличном состоянии.

[Vodkin]

Сообщение от Hamster

Ну, клево!
В принципе назад. жене и ребенку для просмотра мультиков можно было бы и побюджетнее моник поставить, ибо им VGA и тач не нужен
Но, это я так, зужу...

это первый моник купленный с Ebay. Я как и многие понял свою ошибку в маркировке только после получения. Он без буквы Т в названии т.е. без тача... стоимость в СПБ составила 6000р. Выставил на продажу, но не получив предложений, решил воткнуть его для задних пассажиров.

[Vodkin]

Покраска шла муторно и немного подпортилась неожиданным дождем, т.к. красил на балконе. Была использована краска из баллончика мокрый асфальт с металликом, а после залита автомобильным лаком...



чуть-чуть надо грязь оттереть от кнопок...

Далее переходим к креплению задней части тачскрина. Режем под размер оставшиеся детали...



На форуме ИПСУМОВ подсмотрел что ставят ИК датчики от ДВД под стеклышко, где написано ПАССАЖИР и загораетссся эмблемка если он не пристегнут. Было решено повторить опыт. Блок с кнопочками управления монитора выносим на заднюю панельку и крепим супер клеем на подставочках. С него выпаиваем ИК приемник и приделываем его за вышеуказанным окошечком путем свирления и склеивания...



Последние пробы перед инсталяцией в авто.... Странно, но ИК через окошко работает на УРА!!!



Ждем выходных для дальнейшей работы на свежем воздухе....

[MiD_E34]

неплохо... Насчет стеклышка удачно, но я пультом от монитора совсем не пользуюсь. А Ирлинковский приемник там работать не будет - я его разместил перед приборкой.
Силовые провода не рекомендуют вести рядом со звуком - по разным бортам и ли по центру хотя бы.
Удачи в продолжении и окончании проекта... Хотя у меня он никогда не заканчивается.. )
Кстати - этот Ипсум я видел - если не ошибаюсь, фотки взяты с объявы о продаже - он там очень долго продавался.
Почему не возникло желание купить не внешний ДВД-привод, а ноутбучный и встроить его в корпус? Вроде корпус как раз и предусмотрен для такого привода. Или ему там что-то мешает? Я домашний комп собрал на mini-itx в маленьком вертикальном корпусе с двд и двд лег как раз на радиатор процессора и закрыл его на треть. Кулер пришлось сместить на свободную часть и переделать крепление кулера
