oleg707 · 25.12.2016, 01:43

Цитата:

Сообщение от vtyns

я с этой темы слизывал примеры блоков питания. просто народ пишет что ставит диоды а какие не пишет, я и поставил)) а походу надо конкретные диоды. типа шотки или еще что

в шапке темы только то, что собрал и оттестил лично я. Если вы видели чьи-то другие схемы, стучитесь к ним напрямую.
На нсд я не собирал ввиду дороговизны и здоровых размеров. И НСД не работает при просадке ниже 9В ( бывает при старте).
kis-3r33s и kiw3312s вам в помощь, только там гальванической развязки нет.

jonikus81 · 26.12.2016, 09:47

Цитата:

Сообщение от vtyns

ребят собрал блок на нсд. вроде все получилось, но. напряжение при выключенном планшете 4.7в. при включенном - напряжение 3.4в. с 5.2в до 4.7в. понижал двумя диодами. просадку напряжения 1.3в. дают именно эти два диода(до диодов просадок нет,мерил). как избавиться от этой просадки? может есть специальные диоды для понижения без просадки(сейчас стоят 5А написано HER)? или еще чем понизить без програмирования? (планшет n7 без батареи запитан к клемам материнки)

в этом и весь геморой НСДшек. Я ставил диоды 25А(в транзисторном корпусе), тк 5, 10, 20 грелись чуть ли не до красна, но у меня и НСДшка 5Амперная и от нее питалось все (дабы получить развязку). Я уже писал косяки НСДшек раньше в этой теме и не раз. По этому перешел на KIWы, все четко.

ЗЫ А бороться с просадками устанавливая огромные кондеры и доп DC-DC преобразователи - болото, так как растут размеры и доп баги. Цена вообще отдельный разговор.
ЗЫЗЫ Тема автора действительно никак не относится к НСД.

oleg707 · 26.12.2016, 13:52

обзор-электрических-конденсаторов-материнских-плат-и-видеокарт

vtyns · 26.12.2016, 14:38

Цитата:

Сообщение от oleg707

обзор-электрических-конденсаторов-материнских-плат-и-видеокарт

не понял к чему это? мозг не думает в правильном направлении)

Denkos · 26.12.2016, 14:40

Цитата:

Сообщение от vtyns

не понял к чему это? мозг не думает в правильном направлении)

Для профору, мозг взорвать

oleg707 · 26.12.2016, 15:39

Цитата:

Сообщение от Denkos

Для профору, мозг взорвать

дада

papant · 28.12.2016, 08:02

Олег!
Можно поподробней про доработку КИВа? Тему прочитал с начала до 20 страницы и последние 20 страниц, что дорабатывать не увидел )

Denkos · 28.12.2016, 08:10

Цитата:

Сообщение от papant

Олег!
Можно поподробней про доработку КИВа? Тему прочитал с начала до 20 страницы и последние 20 страниц, что дорабатывать не увидел )

Все есть на схеме

oleg707 · 28.12.2016, 14:37

Цитата:

Сообщение от papant

Олег!
Можно поподробней про доработку КИВа? Тему прочитал с начала до 20 страницы и последние 20 страниц, что дорабатывать не увидел )

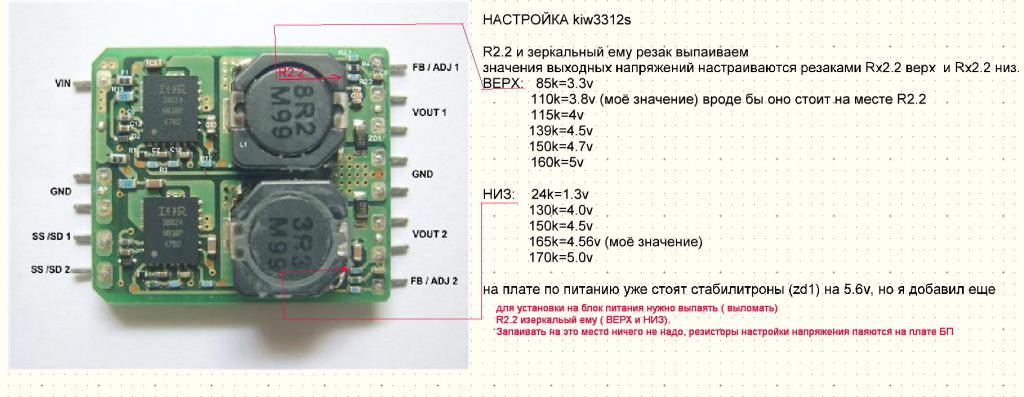

откройте схему 3 версии БП, там увеличьте, всё подробно с картинками.
Добавил фото в шапку
http://pccar.ru/attachment.php?attac...3&d=1482922359

jonikus81 · 29.12.2016, 10:18

oleg707, о спасибо, а то постоянно приходилось гуглить о доработке кива. Шапка прям формируется в хорошую базу знаний
