webnao · 20.04.2011, 22:21

На LM будет просто регулироваться выходное напряжение .... а для некоторых матриц со светодиодной подсветкой регулировка яркости осуществляется шим-ом с изменяемой скважностью (duty cycle). Т.е. у меня, например, матрица у которой для регулировки яркости надо подать прямоугольные импульсы с размахом от 0 до 3,3В ... И яркость зависит от ширины импульса. Грубо говоря напряжение неизменно ...

Pitbull813 · 20.04.2011, 22:26

хм, тогда конечно LM не подойдет)

zrjd · 07.07.2011, 13:45

Есть интерфейсная плата монитора Benq FP71G запитывается 5 вольт и 3,3 вольта. Выход у неё LVDS. Возможно ли подключение какой-нибудь из: CLAA070NA01CW,CLAA070LC0B,CLAA070NC0BCT?
на выходе контроллера:
TXE0-/TXE0+ TXE1-/TXE1+ TXE2-/TXE2+ TXE3-/TXE3+ TXEC-/TXEC+
TXO0-/TXO0+ TXO1-/TXO1+ TXO2-/TXO2+ TXO3-/TXO3+ TXOC-/TXOC+
получается двух канальный LVDS а матрицы одноканальные.

zanuda · 07.07.2011, 15:05

Если перешить контроллер на работу с нужным разрешением то будет. Хотя обычно это невозможно, в мониторах жестко прошитые контроллеры

zrjd · 07.07.2011, 15:07

Цитата:

Сообщение от zanuda

Хотя обычно это невозможно, в мониторах жестко прошитые контроллеры

А как определить возможность перепрошивки?

wasinstein · 18.11.2011, 22:20

подскажите по поводу мамки D945GSEJT и панели N101L6 -02 rev.C2 .с подсветкой (LED) проблем нет, подключил к мамке обычный шлейф от ноута, а к нему через переходник и саму панель, т.е. ничего непаял. питание на самой панели отсутствует если подать напрямую 3.3вольта то она начинает мигать сплошними цветами интервалом 1с. в биосе про LVDS ничего нет. вопрос: как разблокировать в биосе чтоб появились настройки LVDS и что сделать чтобы наконецто на экране появилась нормальная картинка????

zanuda · 19.11.2011, 11:43

Мигает цветами потому что сигнала нет, это типа внутреннего теста.
В мамке обновить биос на самый последний и курить эту тему, были выложены файлы для включения LVDS

sdslavi · 19.11.2011, 15:22

У меня после обновление биос 0047, LVDS перестал работает.С биос 0040 все в порядке.

wasinstein · 20.11.2011, 16:02

Цитата:

Сообщение от zanuda

Мигает цветами потому что сигнала нет, это типа внутреннего теста.
В мамке обновить биос на самый последний и курить эту тему, были выложены файлы для включения LVDS

тему я эту курил и ненараз уже

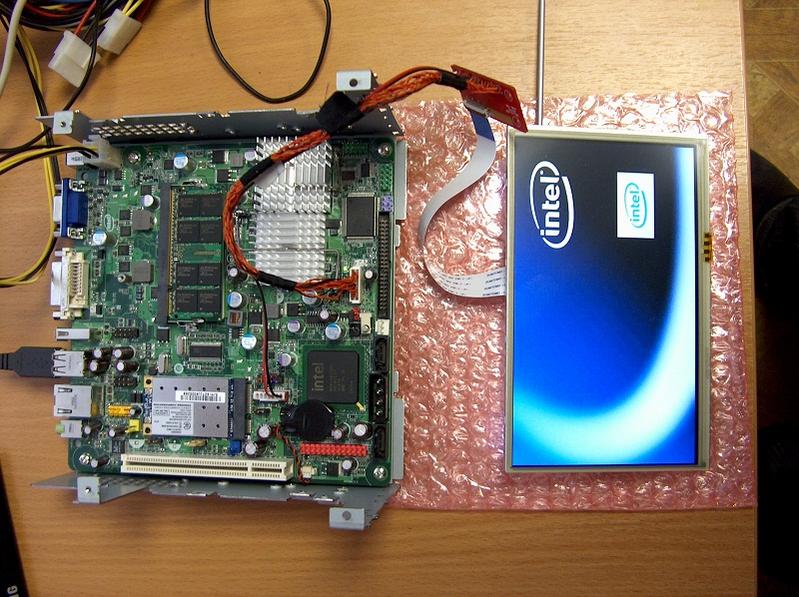

аж мозг закипел . файлов тут много выложено. мне что сделать надо чтобы получился вот такой результат http://pccar.ru/attachment.php?attac...7&d=1267448374 ??? прошить биос, я так понял лучше 0040 . и должно заработать???

logvin · 09.12.2011, 03:00

Требуется совет. Имеется мать intel dh61ag с lvds 40pin, dvi, hdmi. Планирую подключить два монитора. В наличии innolux at070tn94 с vga контроллером и lilliput 629gl (без HDMI). Проблема в том, что через vga получится подключить только 1 монитор DVI-VGA. Может кто встречал переходники 50pin ttl -lvds 40pin или коннекторы отдельно? Или не заморачиваться и повесить второй монитор на USB через переходник USB-VGA? Хочется более рационального решения.
