Крепление монитора в торпеде Lancer-X

[Alex-L]

Размер корпуса матрицы: 193 х 117 х 7

Внешний размер каркаса: 211 х 132

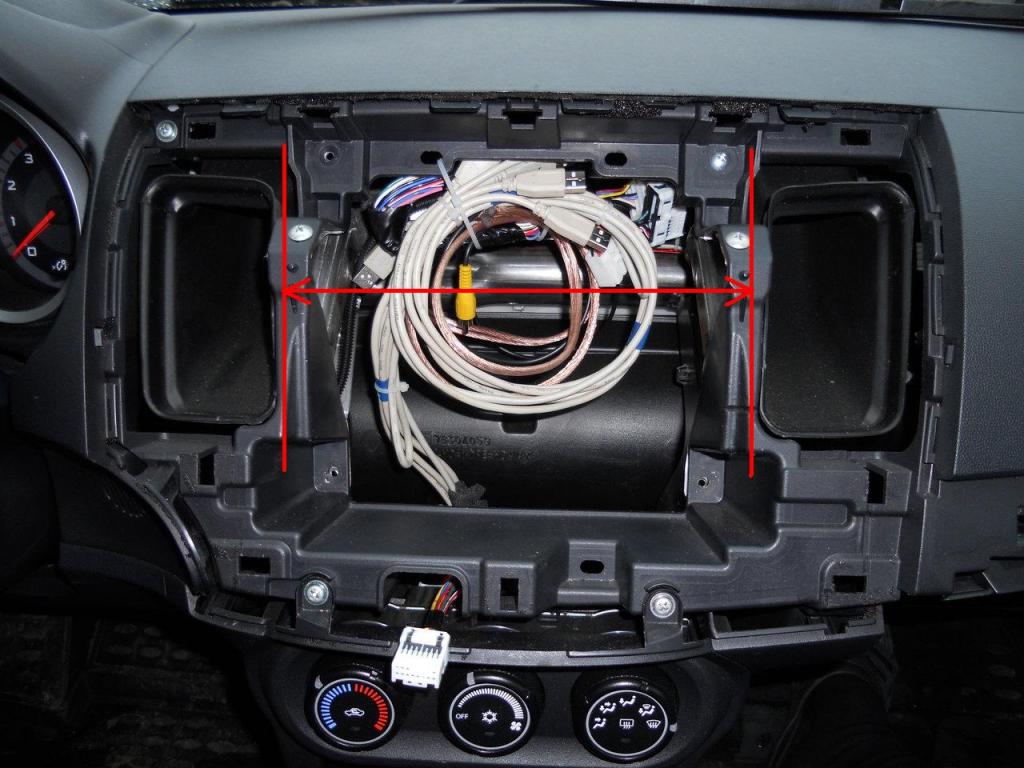

Размер показанный в картинко: 220

Шлейф тычскрина и провода подсветки - внутри каркаса получаются (по 3мм с каждой стороны); шлейфы матрицы - внутри.

С чего бы ей туда не влезть ? Еще и по 4.5мм с каждой стороны "на подвигать" остается! Я ж прикладывал.

p/s/ завтра сфоткаю с обратной стороны матрицу в рамке...

[St@rz]

Матрица с одной стороны больше, а с другой меньше. Один край упираться должен.

Еще фото.

Только матрицу крепить не внутри а снаружи и к боковинкам прикрепить штатные крепления от 2 дин магнитолы которые регулируются по положению.

[Alex-L]

Скоро каркас из текстолита сделается... Покажу тогда все в сборе... Как хочу - проще все намного получается!

[St@rz]

Ок. Интересно. Ждем.

[Alex-L]

Вот, как обещал, фотки:



Места - вагон!
На последней фотке матрица чуть сдвинулась вверх, вообще встает практически идеально.

[Alex-L]

Вот распиновка (на плате что куда паять) Lilliput 889GL-NP-C-T со светодиодной подсветкой. Может кому сгодится...
На фотке минус питания - красный провод Это не я - это кетайцы пошалили! А хорошо что проверил однако...

[Alex-L]

Не давали мне покоя эти все размеры - уже башка от них болит! Собрал тестовый стенд. Размеры реально видимого изображения оказались 176 х 102

Подитожим:

- корпус матрицы: 193 х 117 х 7
- стекло тачскрина: 193 х 117 х 1.5
- видимая область: 180 х 103
- реально видимое изображение: 176 х 102 (разрешение 800х600)
- 2DIN дыра в рамке: 178 х 102

- размер каркаса под матрицу: 211 х 132
- максимальное расстояние между воздуховодами: 220

Вывод: все отлично умещается и согласуется

Фотки получились темными, но в целом понятно. Перефоткать не могу т.к. стенд разобрал - собирать снова не хочу - боюсь шлейфы поломать, итак уже изнасиловал этот монитор

[Alex-L]

Дырки, обведенные красным, имеют диаметр 2.5мм.
А чё будет если их рассверлить до 3мм ?
Плата то многослойная... боюсь...

до 3мм можно рассверлить не задумываясь, там рядом точно ни чего нет.

[Alex-L]

А внутренние слои я не поуродую? Там же обычно слои питания проходят... в данном случае земляные... Ну внешние два слоя у меня через болт замкнуться а внутри не получится обрыва?
