14.11.2016, 09:00
|
#1 |
|
Гуру
 Регистрация: 05.12.2010
Город: москва
Регион: 77, 97, 99, 177
Машина: логан санта фе
Сообщений: 1,160
 |
кнопки
Может кто подскажет куда подключить кнопки управления мотором. Мотор подключёён по такой схеме http://images.vfl.ru/ii/1437343618/2164262f/9331289.png
|
|
|
|
14.11.2016, 09:57
|
#2 |
|
Модератор

Регистрация: 19.01.2010
Возраст: 59
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,668
 |

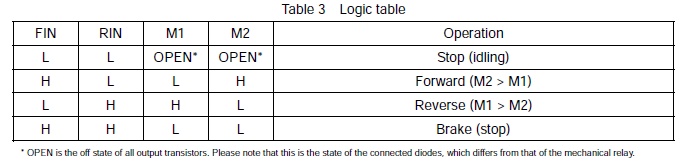

Если по описанию на драйвер мотора, то управлять по логике согласно таблице.
Это описание. По схеме мотор подключается к контактам "LOAD+" и "LOAD-" и если на контакт "LOADER_CLOSE" подать напряжение с контакта "VCC", то мотор крутится в одну сторону. Если подать напряжение на"LOADER_OPEN", то в другую. Если сразу на оба-мотор остановиться и будет в режиме удержания. Как-то так... Последний раз редактировалось skanch; 14.11.2016 в 10:33. |
|
|
|
|
14.11.2016, 10:28
|
#3 |
|
Гуру
Регистрация: 05.12.2010
Город: москва
Регион: 77, 97, 99, 177
Машина: логан санта фе
Сообщений: 1,160
|
FIN,RIN должно подаваться питание я так понял?
|
|
|
|
|
14.11.2016, 10:36
|
#4 |
|
Модератор
Регистрация: 19.01.2010
Возраст: 59
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,668
|
Да, вот в описании.
|
|
|
|
|
14.11.2016, 10:44
|
#5 |
|
Гуру
Регистрация: 05.12.2010
Город: москва
Регион: 77, 97, 99, 177
Машина: логан санта фе
Сообщений: 1,160
|
спасибо попробую
|
|
|
|
 |
