Подключение b156hw02 к "народному"

[Nkr13]

купил недавно такой скалер,при покупке забыл указать модель матрицы для прошивки.С моей матрицей с установленной прошивкой не запустилась,подсветка горела,на кнопку включения/выключения и смена источника сигнала реагировала.Микросхему 74hc05 для i2c программатора не нашел,прошил свой usbasp модифицированной прошивкой для работы с spi флешами и прошил саму флешку,прошилось вроде успешно,но скалер не работает.Подсветка матрицы не включается хотя 12в на нее поступает,на кнопки не реагирует,горят оба светодиода,напряжения проверил,все в норме.Куда копать?Скалер-pcb800099 v.9,матрица-b156hw02.

[basurman]

какой прошивкой прошивал?(название )

должна быть такая

[Nkr13]

пробовал несколько PCB800099-LVDS1920x1080-d6-2av1vga1hdmi-5key-ir2 PCB800099-LVDS1920x1080-d8-2av1vga1hdmi-5key-ir2 еще некоторые из архива скачанного с первого поста,из ранних прошивок,пробовал и на совсем другие матрицы на низкое разрешение,всегда одно и то же,ничего не меняется.

[basurman]

Варианты есть, но они бестолковые, так как бьешься с проблемой ты. Есть чем проверить матрицу и контроллер? Шлейф до матрицы? Если они заведомо исправны, то китайские прошивки не подходят. Значит либо ancc просить чтобы сделал прошивку, либо менять контроллер на "помощнее".

[Nkr13]

матрицу могу попробовать подключить к ноуту,хотя там матрица с низким разрешением и шлейф одноканальный,но для проверки должно сойти,так же попробую матрицу ноута к нему подключить,но меня напрягает что она вообще ни на что не реагирует,при первом включении хотя-бы подсветка работала и кнопка выключения.Боюсь сгорел проц,но хочу точно проверить перед тем как заказыват новый.


Проверил,матрица работает,попробовал матрицу ноута подключить к скалеру,молчит.Шлейф прозвонил,он тоже в норме.

[basurman]

попробовал матрицу ноута подключить к скалеру,молчит

я так понимаю питающие напряжения проверены и они в норме? если так, то меняй контроллер(если нет запчастей для ремонта).

[Nkr13]

отпаял провода для программирования,после внимательного осмотра заметил соплю на резистивной сборке соединяющей флеш с процом,исправил,запускается,но не горят красные субпиксели,от чего может быть такое?
в меню пишет 1024*768,не помню какую прошивку заливал последней,перешью под 1080 и отпишусь.

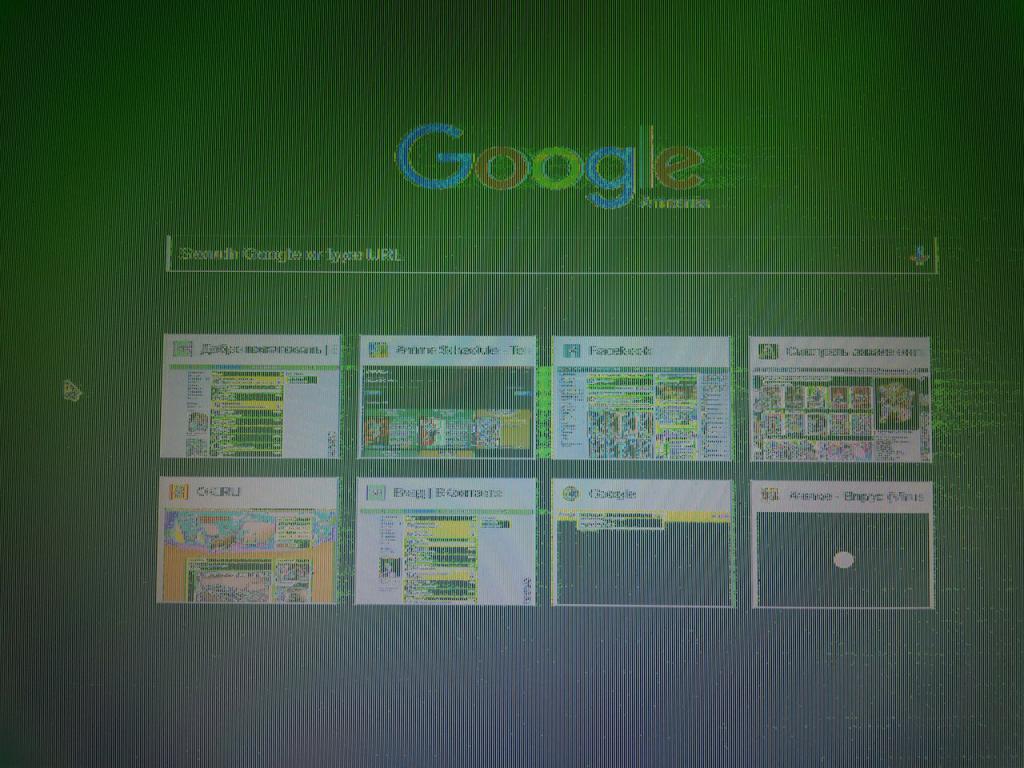

что то не хочет нормально показывать,красные субпиксели местами все же горят,может этой матрице восьмибитный шлейф нужен?

[basurman]

По даташиту дубль 6 бит, трактуется однозначно. В прошивке проблема, если конечно шлеиф правильный.

[Nkr13]

значит пока буду пробовать разные прошивки...

а может проблема в шлейфе?у меня отсутствуют провода la3+ la3- lb3+ lb3-

[basurman]

у меня отсутствуют провода la3+ la3- lb3+ lb3-

ничего страшного, такое бывает, добавить не проблема. главное чтоб было из чего.
