Subaru forester SG5 2006

[moder]

Некоторое время назад предложил своему брату в форестер поставить carpc, идея ему понравился и начал процесс.

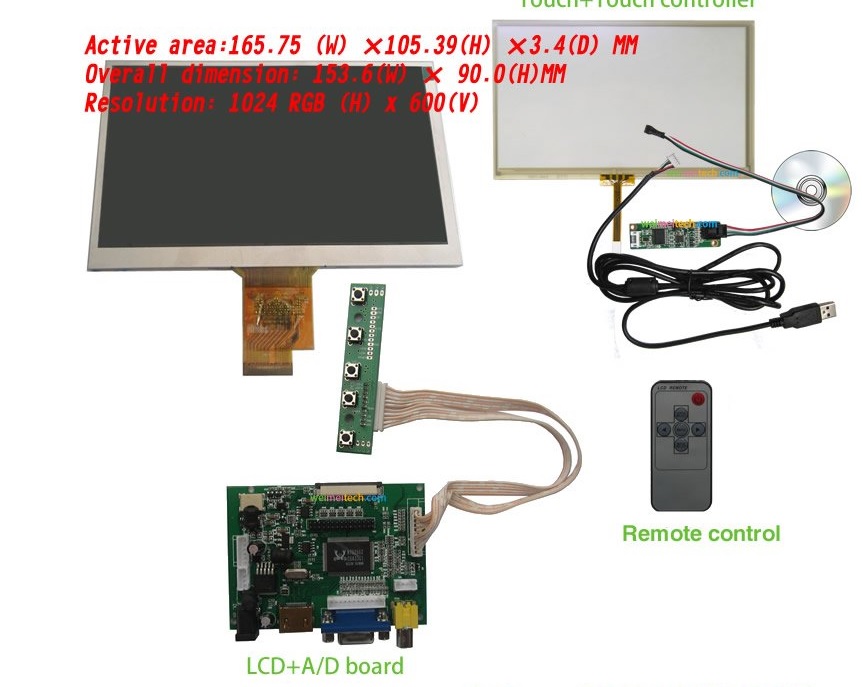

Изначально с экзиста заказал козырек с креплением и панелькой 1дин для часов. Кроме того параллельно заказал тач монитор 7 дюймов с разрешением экрана 1024 x 600.

Итого задачи:
1. Установить компьютер под сидушку
2.Установить экран под козырек 2 din
3. Снять штатную магнилу и вместо нее в 1 din установить часы , а под второй din мультитроникс .
4.Подключить к монитору камеру заднего хода и тк есть еще один вход то и камеру переднего обзора.
Пока добирались запчасти я занялся изготовлением самого компьютера. За основу корпуса взял не рабочий cd ченеджер кенвуд. Для удобства монтажа материнской платы,вырезал из старого компьютерного корпуса кусок стенки с посадочными местами, и прикрутил к кенвуду.

Материнскую плату использовал:
ASUS C8HM70-I
Оперативная память kingston две по 2 гига
Блок питания MINI-ITX DC-DC ITPS 160w
Жесткий диск HITACHI 60gb, через месяцок заменю на ssd .
C компьютерным корпусом провозился около 3 дней в итоге получилось не плохо, штатную отъездную в бок крышку не стал жестко фиксировать оставив для всегда быстрый доступ к любой детали компа. Под данной крышкой спрятал кнопки выключения,перезагрузки а также вывел светодиоды , те во избежании случайных нажатий все спрятано,но при этом в случае необходимости доступ к органам управления не затруднен.
После того как с компьютером закончил,начал думать о том какой-бы купить усилок,в итоге нашел у себя не плохой усилок марк левинсон от крузера. После не сложных инженерных решений переделал штатные разъемы под компьютер. Местоположение усилителя в итоге определил на сам компьютер,к счастью места там с запасом.

Буквально через пару недель пришел монитор, к этому времени у меня козырек уже был и тут начался самый большой гемор-как установить этот экран в штатный козырек. Дело в том что козырек на порядок больше монитора+ ко всему углы у скворечника круглые. В итоге вооружившись куском пластика и дихлорэтаном начал склеивать переходную рамку-корпус. Ушло на это дело 2 дня и 1 день еще сох клей. В итоге получилось не плохо. В дальнейшем когда примерял рамку на машине вспомнил что нужно было еще вывести ик датчик монитора,про который я совсем забыл,а резать и сверлить рамку уже было не возможно тк она была уже хитро склеена и попытки влепить датчик могли испортить всю работу,в итоге прикрепил датчик с правого боку монитора. Плату монитора,тачскрина и кнопки управления монитора прикрутил на болты внутри рамки. Затем запитал от прикуривателя(потом отдельно запитаю от аккумулятора) монитор и подключил камеру заднего хода. На этом пока закончил.


В итоге пока сделал следующее:
1.Подключил монитор.
2.Подключил временную камеру з.х(тк заказали hd камеру)
3.Собрал и прикрутил сам компьютер и усилитель.
Что осталось:
1. Протянуть к монитору hdmi кабель, пару usb кабелей и питание.
2.Протянуть от аккумулятора питание к блоку carpc.
3. Вынуть штатную музыку и заткнуть отверстия часиками и мультитрониксом.
4.Подключить переднюю камеру.
Ну пока всё, на неделе продолжу.

[CyberSubaru]

Руль обычный у машины? Или с мультимедиа кнопками?

[moder]

Сообщение от CyberSubaru

Руль обычный у машины? Или с мультимедиа кнопками?

Руль с кнопками! Адаптировать буду-но это в самую последнюю очередь. Плату адаптера использовать буду JoyStick от Carmonitor.

[Vlad-bodryi]

у тебя на фото емкостной сенсор?

[moder]

Сообщение от Vlad-bodryi

у тебя на фото емкостной сенсор?

А фиг знает, тут покупал http://www.aliexpress.com/item/HD-7-...672073766.html

[Vlad-bodryi]

если на палочку(ватная, спичка, веточка) реагирует - значит резистивный! нет - емкостной!

[Redbiz]

Да и так по картинке видно, что резистивный.

Лучше пусть расскажет, как в целом показывает матрица, достаточно ли яркая? Работает ли в нативном разрешении?

[moder]

Сообщение от Redbiz

Да и так по картинке видно, что резистивный.

Лучше пусть расскажет, как в целом показывает матрица, достаточно ли яркая? Работает ли в нативном разрешении?

В каком разрешении?

[Vlad-bodryi]

вот мой хаос
http://compcar.ru/forum/showthread.php?t=9783

[CyberSubaru]

Сообщение от moder

В каком разрешении?

В родном. У любой матрицы есть ее физическое разрешение, выше или ниже которого идет математический пересчет картинки.
