Ford Focus 2008 хетч 5D + ASUS EEE (минимальное вмешательство)

[DEKODANCER]

Приветствую всех форумчан!

Уже давно в голове кружились мысли о установке компьютера в автомобиль. После прочтения сотен страниц форума все же решился.

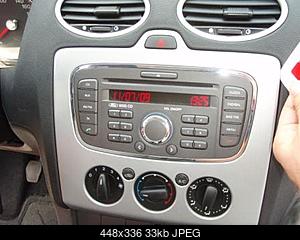

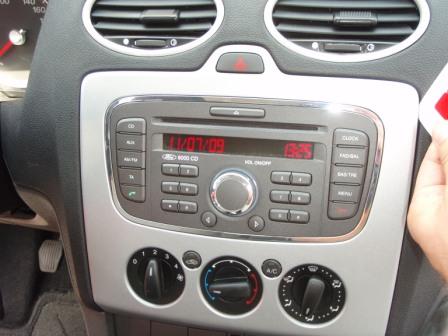

Изначально в машине была установлена магнитола FORD CD6000,

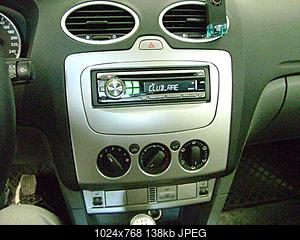

которая, мне запомнилась посредственным качеством воспроизводимого звука и отсутствием поддержки mp3 файлов. Через месяц после покупки автомашины место FORD CD6000 занял ALPINE cde-9871 - бюджетный аппарат, но с достойным качеством звука и поддержкой mp3.

В багажник установлен саб SONY XSLE 121S и 4-канальный усилитель Helix.

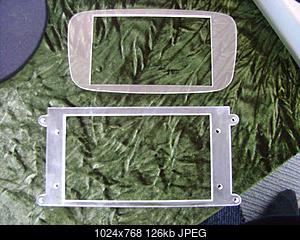

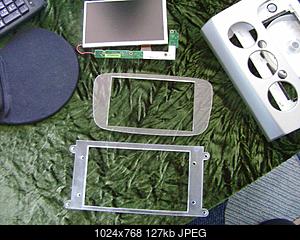

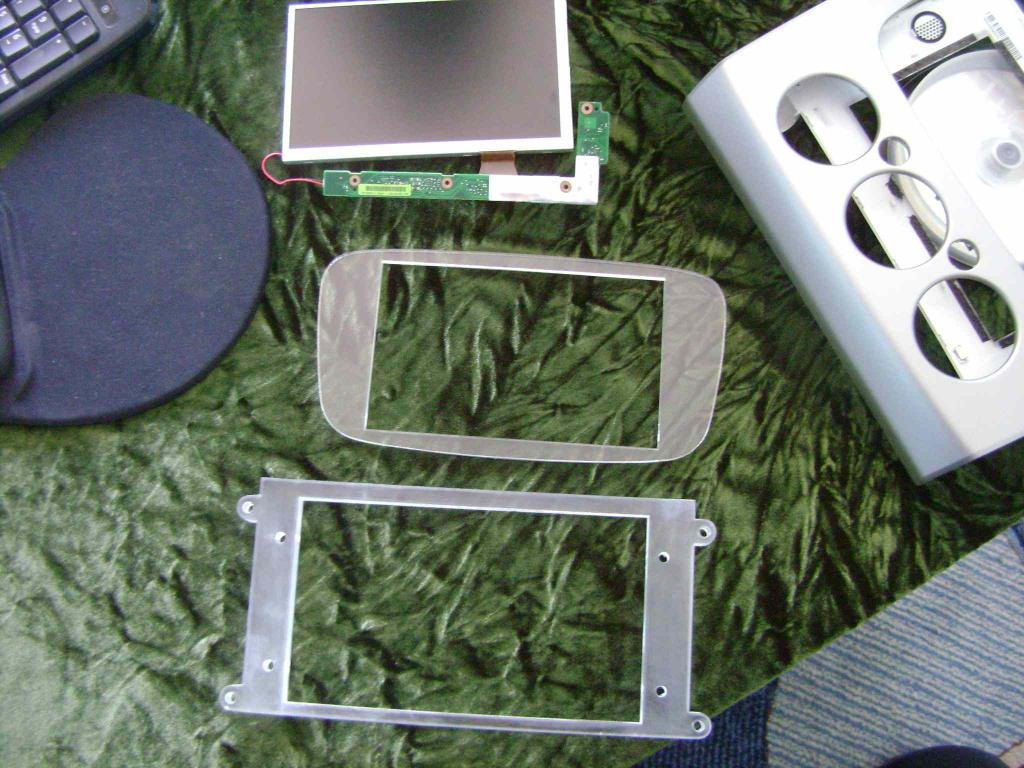

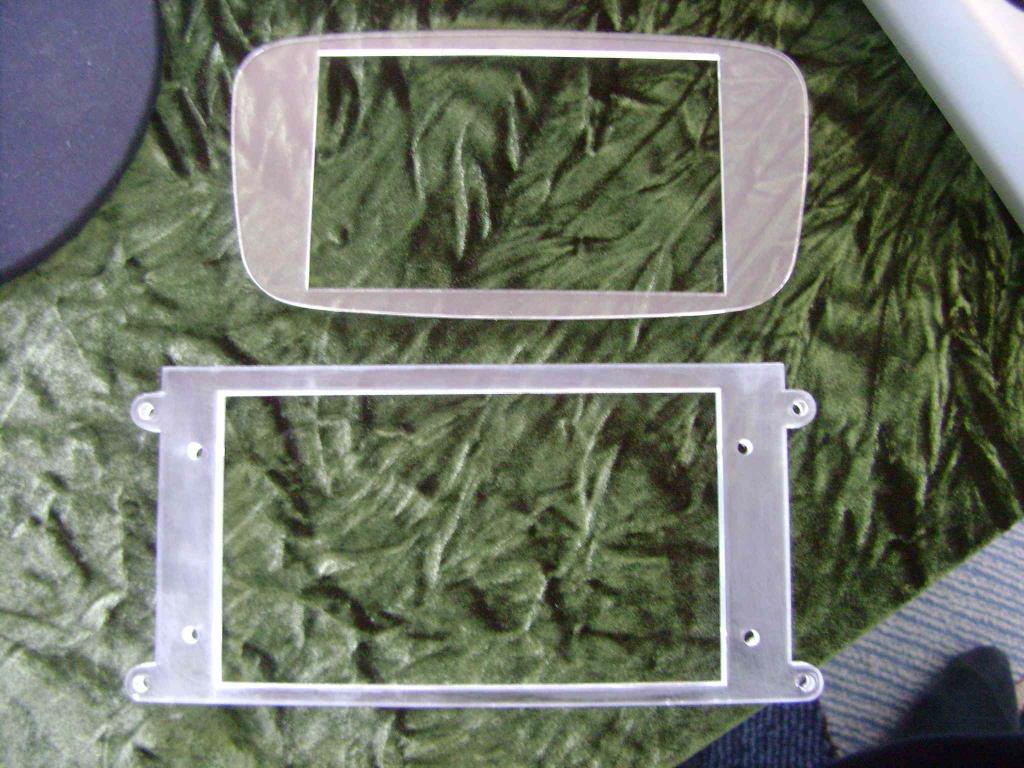

Но мысли о компе не давали покоя. И только когда в магазине я увидел ASUS pc eee701 с его демократичной ценой вопрос был решен. Монитор ежика в 7" идеально вписывался в овальную рамку, а так как все это дело хотелось сделать с минимальным вмешательством в конструкцию авто, я нарисовал в "Corel"е и заказал в рекламном агентстве вот такие рамки из оргстекла толщиной 10 и 5мм.

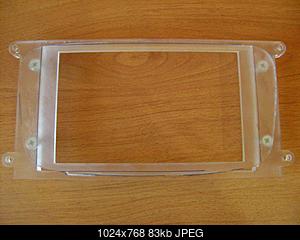

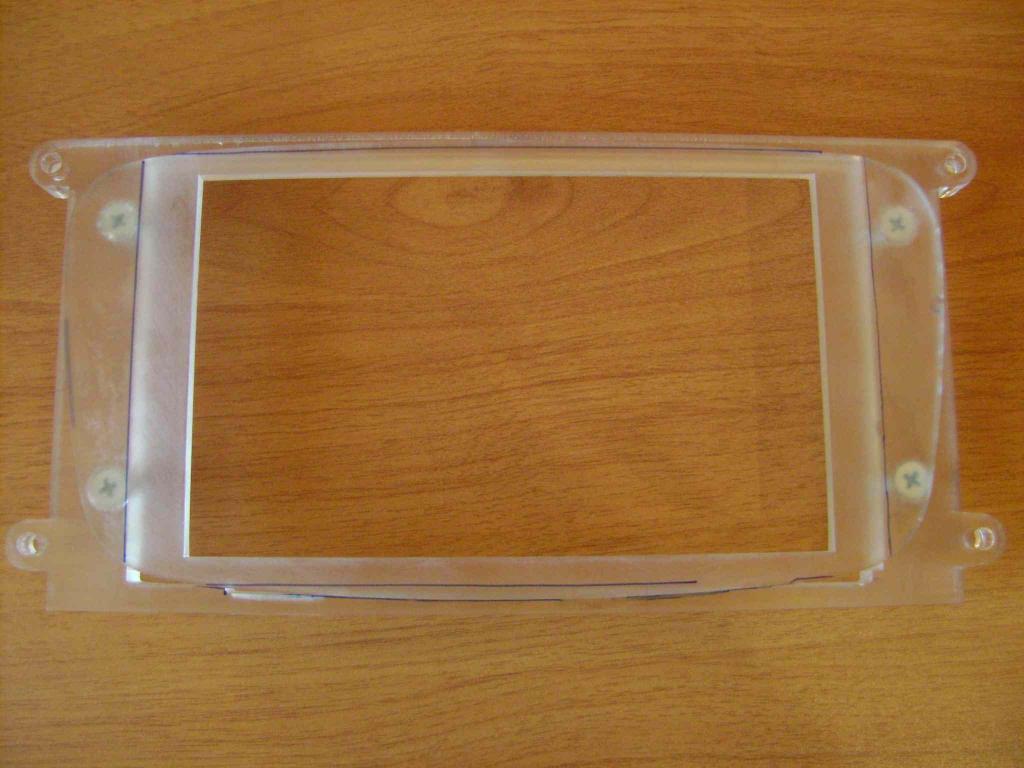

Установил между ними четыре винта с потайной головкой для последующего крепления задней стенки

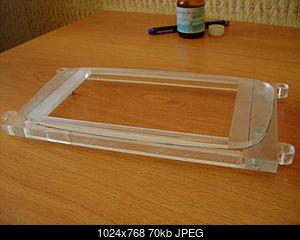

и склеил их между собой клеем на основе дихлорэтана со стружкой из оргстекла.

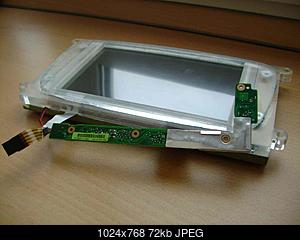

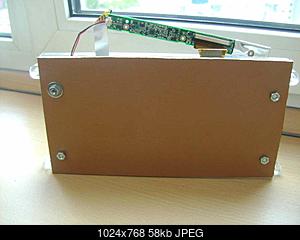

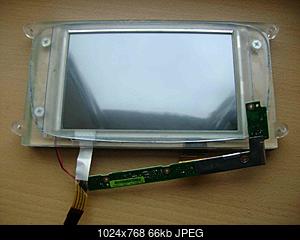

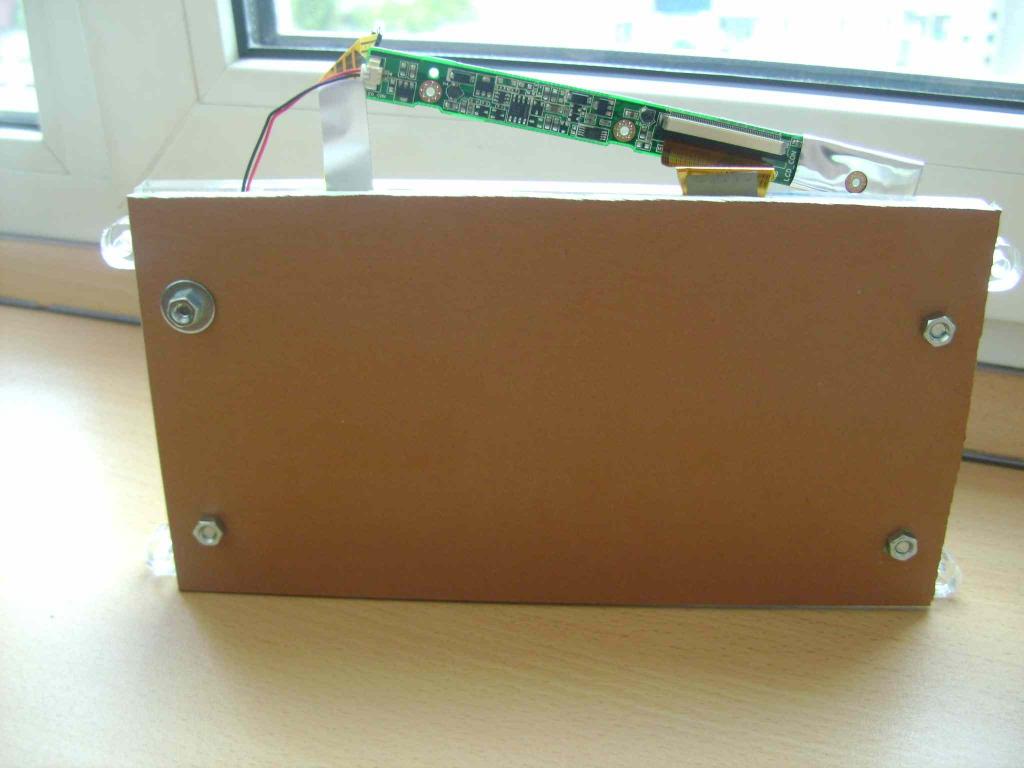

Внутрь рамки установлен тачскрин, заказанный в Сенсисе, монитор ежика и все это прижато через эластичную прокладку куском ламината.


Вся конструкция в сборе готова к покраске и установке под родные установочные отверстия отверстия.

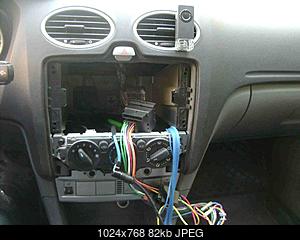

Места в нише родной магнитолы достаточно для установки ASUSа ЕЕЕ и
длины родного кабеля монитора мне хватило без удлинения.

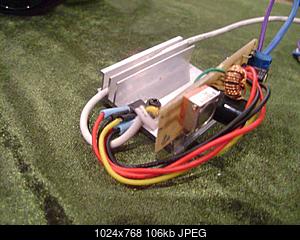

Стабилизатор питания собрал по этой cхеме и настроил на выходное напряжение 9,5В. Собрано все конечно коряво, но аккумулятор нетбука заряжается и вся конструкция в принципе работает без замечаний. Единственное, "но" - увеличил площадь радиатора для охлаждения микросхемы и вынес за плату.

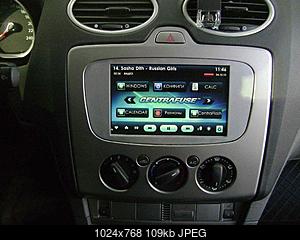

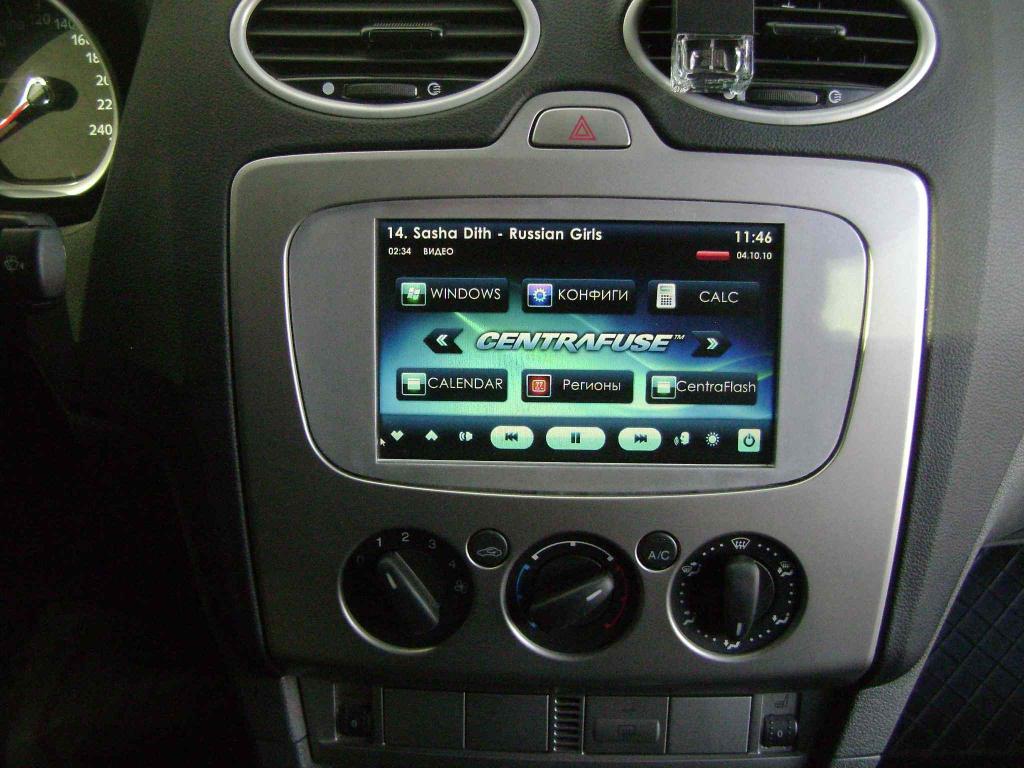

В итоге после покраски и сборки все это выглядит вот так. Родная рамка осталась нетронутой и все можно демонтировать и привести к первоначальному виду.


В ASUS EEE установлена WIndows XP mimimalistik + Centrafuse 2.1. Звук в данный момент берется через разъем наушников нетбука в выпаянный AUX-разьем магнитолы. В дальнейшем планирую установку GPS-приемника, USB-звуковой карты Creative Sound Blaster X-Fi Surround 5.1 и перенос Альпайна в нишу прикуривателя, (в качестве радиоприемника он идеален). Сейчас он находится в бардачке, что не совсем удобно. Да и цвет рамки не совсем нравится, скорее всего буду перекрашивать в темный цвет.

[~aviator~]

чем оргстекло резал??
как то ровно получилось

[kitka07]

наверно лазером

[DEKODANCER]

Да, это лазерная резка. Недорого и сердито. Качество срезов отличное получается.

[vindiablo]

оргстекло можно задуть лаком для тонировки фонарей и подсветить по контуру диодами с широким углом свечения... в качестве рассеивателя используется обыкновенная бумага

за проект - респект)

[DEKODANCER]

Я уже думал об этом в принципе это не так сложно.

[vindiablo]

ещё можно найти светонить (используется в рекламных целях и светодизайне) и сделать нею мягкую светящуюся окантовку, которая будет включаться с габаритами, либо отдельно.
насколько я помню - в приборке белые цыфры, так чтобелый цвет будет смотреться замечательно.
у сестры ФФ2, в комплектации "бубен голый", знаю что на Украине условия гарантийки просто ужасные.
гарантия на електронику ф топку, или есть возможности обойти этот пункт?
сигнал на саб - от магнитолы?

[DEKODANCER]

В том то и весь прикол, что при поездке на ТО, родная магнитола возвращается на свое место в течении 20минут. . А сервисмены под панель не заглядывают.
Ах, да- сигнал от нетбука идет на магнитолу потом на усилитель, а там уже и в саб...

[vindiablo]

а как организовал включение "игрушки"?
потайная кнопочка?

[DEKODANCER]

Да, под панелью стоит микрокнопка. Хочу найти заводскую кнопку в заглушку панели вставить, чтобы не портить внешний вид.
