МастерКит отдыхает

[Alex-L]

Может быть конечно я "открыл Америку", но для меня это действительно новость!

D-class



Вот еще бы проcтой и бюджетный вариант S/PDIF найти... и можно Chellenger'ы самому делать.

[CyberSubaru]

Сообщение от Alex-L

Может быть конечно я "открыл Америку", но для меня это действительно новость!

4*100W @4O Tripath TK2050 D-class Audio Amplifier Boar

Это с ебая.

Я вот даташит на используемую микруху:
http://www.htmldatasheet.ru/tripath/tk2050.htm

FEATURES
􀂾 Class-T Architecture
􀂾 High Output power
􀂾 35W @ 6Ω, < 1% THD+N
􀂾 50W @ 8Ω, < 3% THD+N
􀂾 117W @ 4Ω, < 10.0% THD+N
(paralleled outputs)
􀂾 Audiophile Quality Sound
􀂾 0.007% THD+N @ 30W 8Ω
􀂾 0.005% THD+N @ 70W 4Ω
(paralleled outputs)
􀂾 High Efficiency
􀂾 92% @ 60W 8Ω
􀂾 85% @ 46W 6Ω
􀂾 89% @ 117W 4Ω (paralleled outputs)
􀂾 Dynamic Range >100 dB

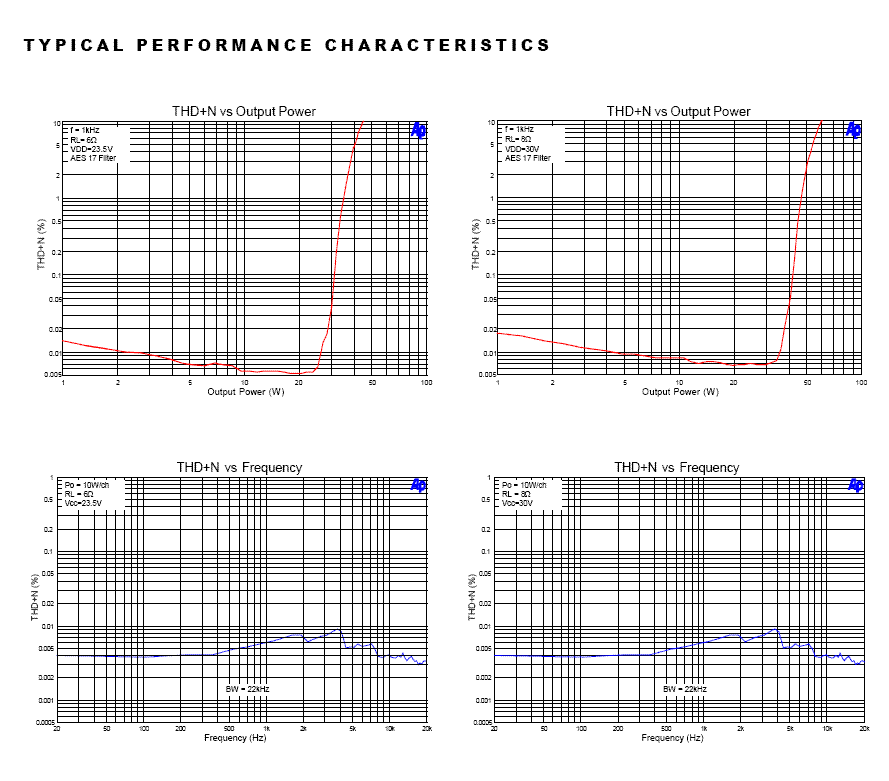

И графики мощность-искажения, частота-искажения

[Fasterpast]

А питать её чем?

[CyberSubaru]

Напряжением :-) до 40вольт

[Fasterpast]

Only use approved high quality DC power supply. The use of other adaptors or supplies could seriously damage the Amplifier board. 24V DC 14.6A 350W Regulated Switching Power Supply is recommended.

Автомобильные 11-15В с кучей помех и скачков врядли под это описание подходят )
Хотя как знать, мож и заработает как-нибудь.

[St@rz]

Отлично заработает.

ну тогда кто подберет подходящий БП?

[admin]

Проще купить готовый усилитель, с выходами на транзисторах , встроенный преобразователь питания с 12в до 50в, гальваническая развязка земли, классическая схема по которой производят усилители известные брендовые фирмы, качество звука отличное, на профильных форумах аудиоманы подбирают выходные транзисторы по равному коэффициенту усиления и наслаждаются звуком, ценник доступный

Для понимания и осознания выкладываю схему двухканального подобного усилителя, сделанного по той же классической схеме

нет уж, не стоит сравнивать
а за новые технологии

[admin]

Ты считаешь новыми технологиями усилитель на TDA подобной Микросхеме?
