Всем добрый день или вечер!
Решил понемногу выкладывать свой проект.
Автомобиль Mitsubishi Lancer 2008 года. Проект начат в 2010 году. Первый PC был такой.
http://www.pccar.ru/attachment.php?a...1&d=1339696486 http://www.pccar.ru/attachment.php?a...1&d=1339696533

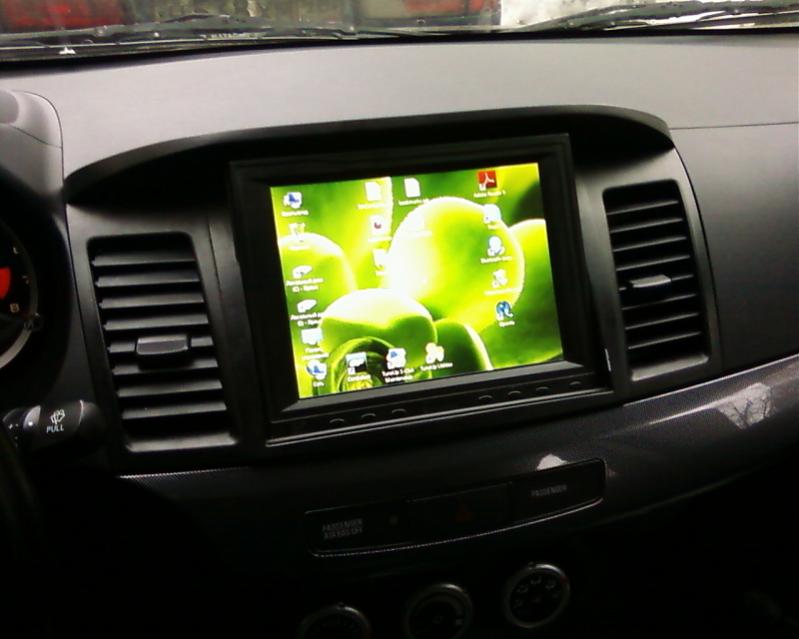

Звук через штатную систему.
Сейчас решил немного расширить функционал и собрал все в одном чемодане.
Итак:

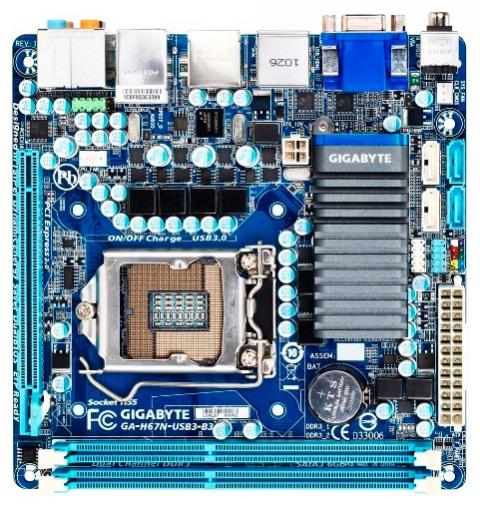

Материнская плата Gigabyte GA-H67N-USB3-B3.
http://www.pccar.ru/attachment.php?a...1&d=1339696363
Процессор Intel Core i5-2310 c системой охлаждения.
http://www.pccar.ru/attachment.php?a...1&d=1339696629
Память 4Г.
HDD WD 320G.
Windows 7.
БП M2-ITX.
BU353 GPS Receiver
Сити ГИД для CarPC версии 7.2. Релиз

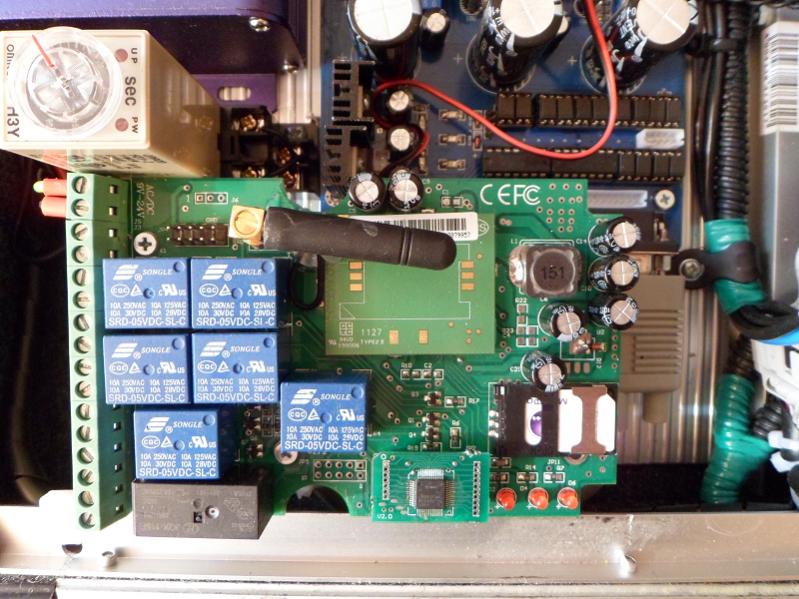

Контроллер питания собран по такой блок-схеме.
http://www.pccar.ru/attachment.php?a...1&d=1339696702

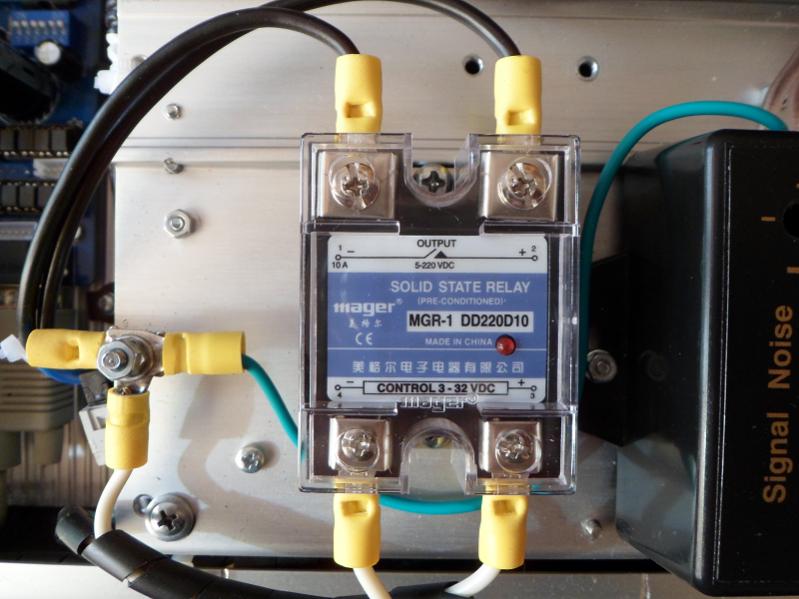

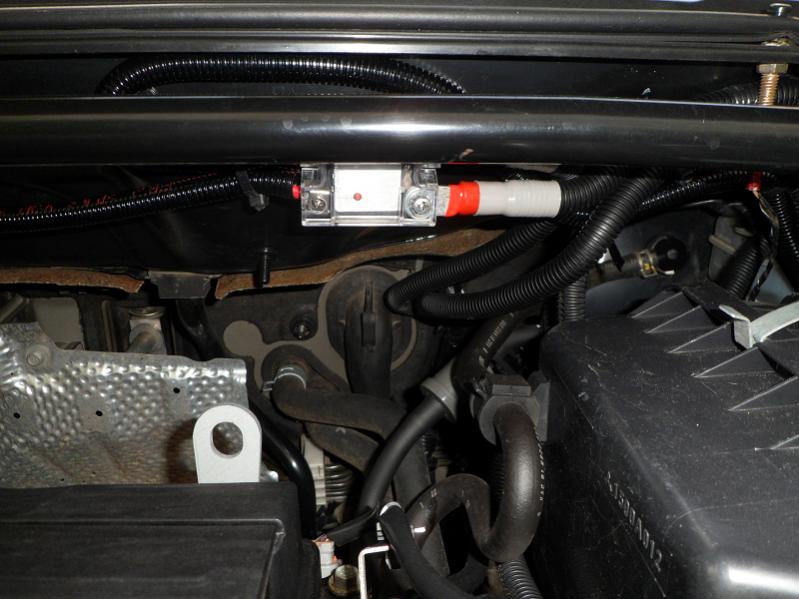

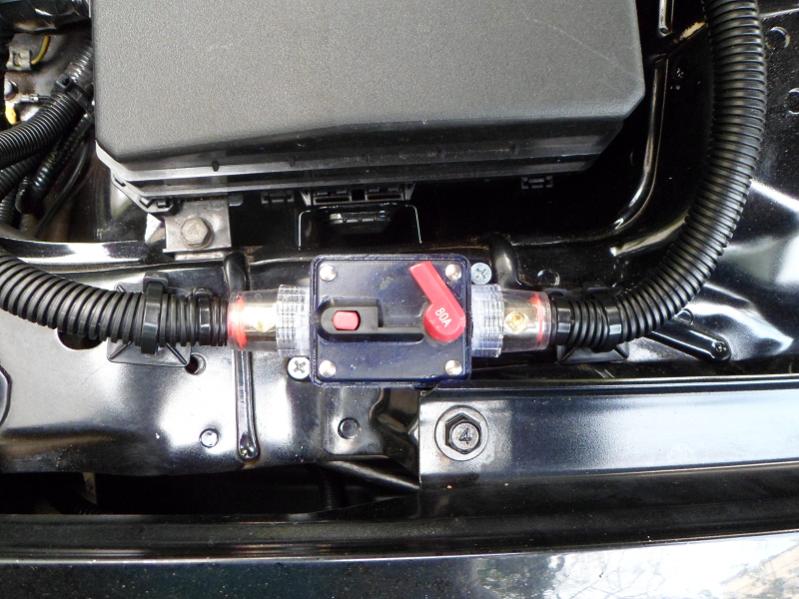

Полное обесточивание производится через твердотельное реле на 80А, установленное под капотом. Там же и предохранитель на 80А. Питание АС взято от штатного FM тюнера, смонтированного в чемодане (далее подробно) и развязано через твердотельное реле, для уменьшения нагрузки на линию АС.
http://www.pccar.ru/attachment.php?a...1&d=1339696760
Таким образом, отключается вся линия питания от реле под капотом - до багажника.
http://www.pccar.ru/attachment.php?a...1&d=1339696835 http://www.pccar.ru/attachment.php?a...1&d=1339696865 http://www.pccar.ru/attachment.php?a...1&d=1339696888
Силовая проводка выполнена кабелем КГ25, который уложен в тюбинг. В багажник, где располагается система, проложены два силовых провода - +12В и -12В. Дополнительное заземление в месте установки системы не делал.

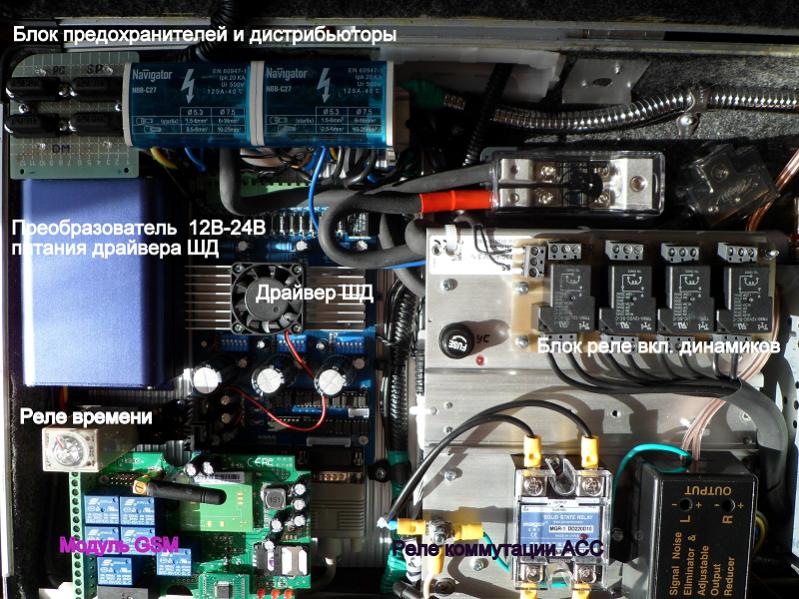

Вот так выглядит чемодан внутри.
http://www.pccar.ru/attachment.php?a...1&d=1339696959
Так снаружи.
http://www.pccar.ru/attachment.php?a...1&d=1339697038
Крышка оклеена листовой резиной для практичности.

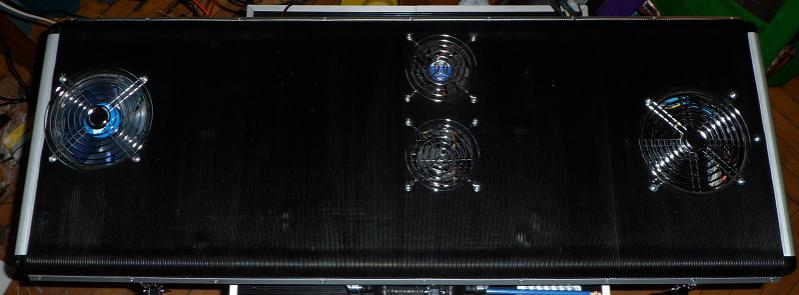

Вентиляторы:
120мм-на вдув (первый слева).
90мм- на выдув (верхний по середине).
Отверстия для вентиляторов - усилителя (нижний по середине) и процессора (правый).

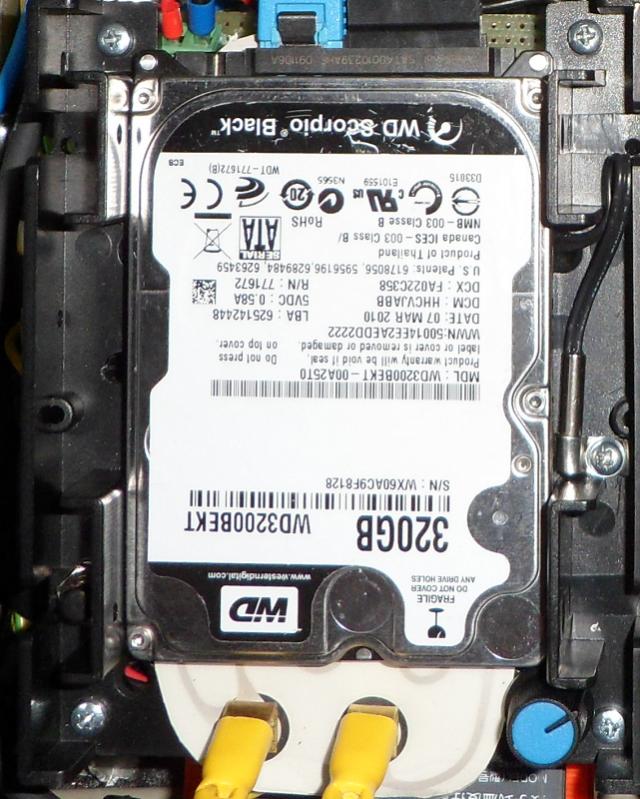

Подогрев HDD выполнен на элементе подогрева зеркала, программируемом термореле и настроен на +5С °. Если температура ниже +5- система не заводится -греем HDD до +5, после чего вся система запускается.
http://www.pccar.ru/attachment.php?a...1&d=1339697114 http://www.pccar.ru/attachment.php?a...1&d=1339697139
http://www.pccar.ru/attachment.php?a...1&d=1339697265 http://www.pccar.ru/attachment.php?a...1&d=1339697318 http://www.pccar.ru/attachment.php?a...1&d=1339697342
http://www.pccar.ru/attachment.php?a...1&d=1339697369 http://www.pccar.ru/attachment.php?a...1&d=1339697429 http://www.pccar.ru/attachment.php?a...1&d=1339697457
