Renault Duster - длинный проект!


Машинку планирую пользовать долго (тьфу... тьфу... тьфу), поэтому проект не на один год...

Борода у нее такая:

http://m1.ru.f6m.fr//renault-range/r...5/comfort1.jpg

Только у меня однодиновая магнитола от Пролежни с мониторчиком.

Философия проекта в следующем:
Навигация и телефония отдельно, качественная мультимедия и радиосвязь отдельно, видеорегистрация отдельно. Плюсы такой реализации:

1. Цена одинаково и даже в выйгрыше: Железо андроида стоит копейки, регистрация - копейки, железо РС за счет уменьшения требований еще копейки (нет необходимости в дорогущей вебкамере, мощном камне и мат.плате).
2. Отдельно-заточенные девайсы всегда лучше одного универсального.
3. Вся кухня сводится на общий монитор и управление.


Функционал в планах реализовать следующий:
1. Камера заднего вида с разметкой(реализовано на базе 1дин магнитолы)
2. Камера заднего вида с углом 180гр.(для выезда со стоянок задним ходом с возможностью заглянуть за рядом стоящий авто). Будет реализовано на большом мониторе CAR-PC.
3. Камера переднего вида с углом 180 гр.(аналогично пункту 2 с установкой в район бампера.). Реализация на большом мониторе с приоритетом включения и возможностью переключения одной кнопкой(рычажком) на руле.
4. Система спутниковой навигации, блютуз для звонков, IP TV от МТС, IP RADIO и т.д. Реализация на базе Андроид устройства, я разбомбил планшет от Навитела с GPS и официальным софтом, купил в уценке ДНС.

На этом можно было бы остановиться, но я же радиолюбитель, и без красивого радива с возможностью выхода в эфир, приема везде и всегда качественного контента и голоса "Северной Кореи"(вставляет лучше всяких грибочков), я же себя не прощу. Соответственно корячится пункт 5.

5. Полноценный PC, основное назначение СДР-трансивер с полосой 1-30 МГц плюс 144 МГц. Предыдущая реализация сего устройства у меня в стационарном варианте работает уже три года: http://rutube.ru/tracks/4593713.html...a8757f3a0c4b89
Ну и раз уж ставить, то и развлекательный центр плюс CAR диагностика.
6. Пункт мало относится к основному проекту, но зависимость от его монитора имеет - Видеорегистрация. Оптика плюс электроника от обычного регистратора встроена в зеркало, а картинка для контроля выходит на большой монитор.
7. Два монитора в подголовники. Для детей, с подключением к установленной магнитоле и РС.


Монитор с тачскрином:

http://www.ebay.com/itm/200986676436

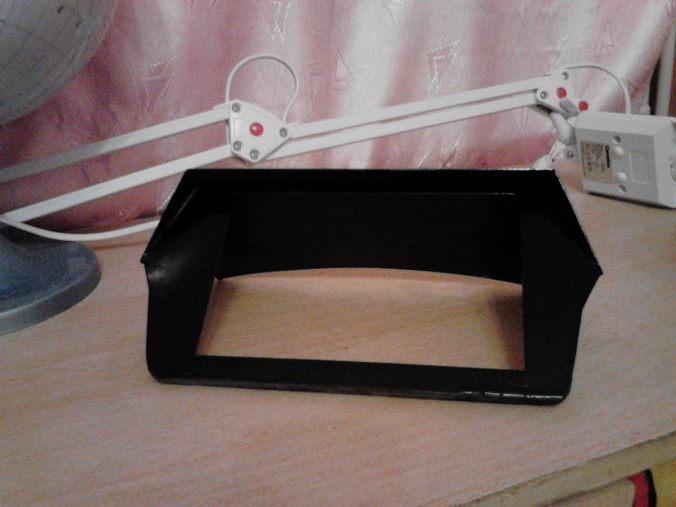

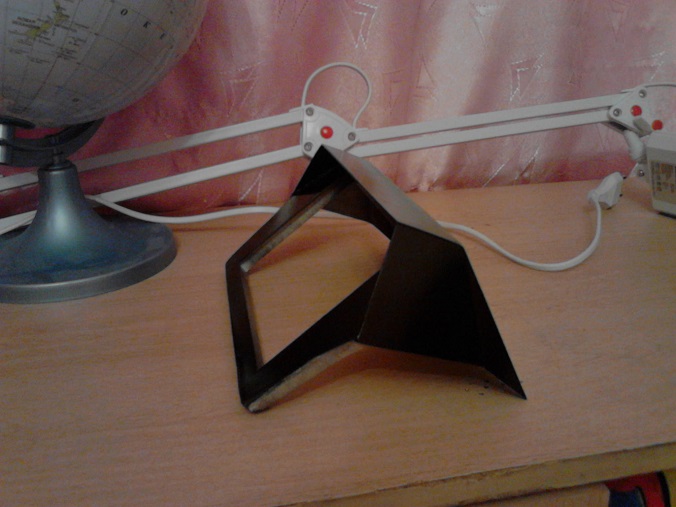

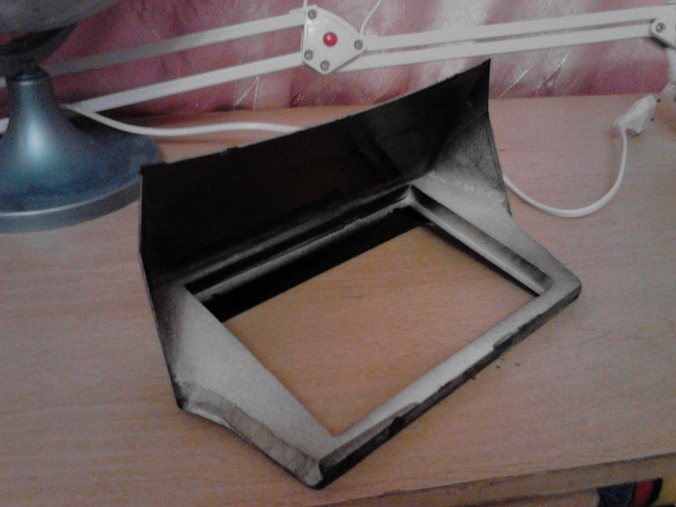

На бороде у Дастера есть карман куда можно запихнуть монитор 4 ", но не 7", соответственно необходимо мутить нарост, у меня пока получилось так:

http://pccar.ru/attachment.php?attac...1&d=1391573256
http://pccar.ru/attachment.php?attac...1&d=1391573256
http://pccar.ru/attachment.php?attac...1&d=1391573256

Разобрал купленный в уценке планшет Navitel 7222HD Premium. Он хорош тем что имеет HDMI выход и лицензионный навител со всеми необходимыми картами. В уценке все это вышло в 1990 рублей. Имеет один недостаток, плохая GPS антенна, пришлось делать самодельную.

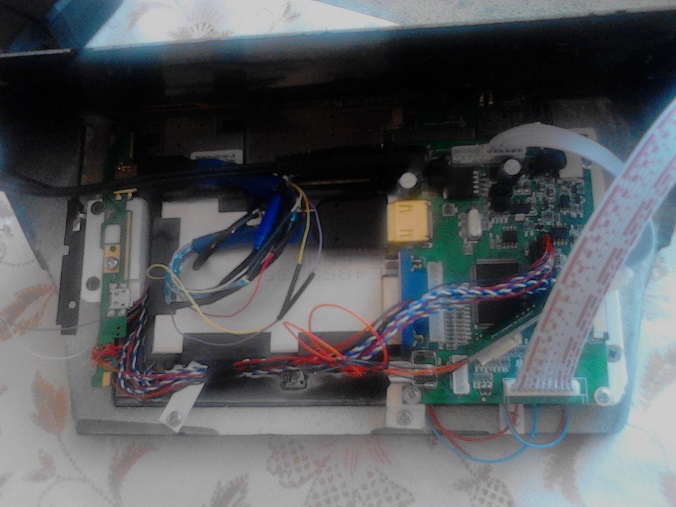

Вытащил материнку и зацепил к своему мониторчику пока временно:

http://pccar.ru/attachment.php?attac...1&d=1391573377
http://pccar.ru/attachment.php?attac...1&d=1391573377

Ну пока всё, впереди еще куча нерешенных вопросов.:pleasantry:

Всё отдельно это хорошо, я сам делаю.Скоро убедишься в жадности французов когда увидишь сечение проводочков,однозначно придётся питать всё отдельной проводкой.Непонятно РС железо, нет необходимости в мощном камне и материнки.Если с камнем понятно,то вот как строить РС без материнки не совсем.

На основе материнки с интегрированным процем и 12 вольтовым питанием... На Али я видел такую за 110 баксов. А ставить на полноценных двухядерных(и более) пнях, затем мутить отдельный DC преобразователь ко всей канители, ставить вебку за две тыщи и GPS приемник выходит по моим подсчетам, в зависимости от аппетита еще дороже проект, чем когда все отдельно, а главное универсальность убивает эргономику. Да и Навигация на РС далека от совершенства.

Понятно, а я уж подумал новое направление в РС строение. Из фото я понял в отдельную рамку ты вставляешь монитор к нему подключаешь планшет, а где будет планшет и как управлять им с монитора?

Привет. Я так понял ты подключил планшет к монитору через кабель HDMI который купил на ебее. Сенсер функционирует через юисби подключенный к планшету?

Да фотки с телефона, не особо увидишь.
Планшет раздербанен, из него вынута материнская плата и прикручена внутрь рамки монитора, там же отдельно за козырьком новая самопальная антеннка для GPS. Наруже выведена щель для вставки флешкарты, кнопка резет и щель для смарткарты телефонной. Мать планшета зацеплена по HDMI к монитору.
Тач скрин пока не цеплял, на столе пользуюсь мышкой. С тачскрином надо еще разбираться, родной(от монитора) не имеет дров под андроид. Буду сам ковырять контроллер на микроконтроллере, если лень не победит и я не куплю готовый, чего я боюсь, так как давно мечтал найти тему для изучения программирования микроконтроллеров.

Через юисби работает сенсер, пробуй.

Контроллер есть у форумчанина как раз для твоих целей тема Простой хид контроллер

Собственно уже ответил, с тачем еще не решил что делать.

Вот я и стараюсь не повестись на данный соблазн.... Как радиолюбителю хочется самостоятельно разобраться. А вот купить проще.
