Рамка для монитора (бескомпромиссная)


Всем привет :)

Хочу поделится высокотехнологичным методом изготовления переходной рамки для установки TFT-панели в машину.
Сразу предупреждаю, метод не дешевый. Применять его есть смысл когда требуется высокое качество при сложной конфигурации места установки.

Итак:
Шаг 1. Берем линейку, штангенциркуль и че-там-еще... и очень основательно измеряем место установки и саму TFT-панель. Желательная точность 0.1мм

Шаг 2. Прикидываем как должна располагаться TFT-панель. Проверяем обзор, конфликты со штатными деталями автомобиля (выступы, провода, разъемы, кнопки, воздуховоды и т.п.). Можно набросать эскиз на бумажке.

Шаг 3. Берем комп, SolidWorks (или Inventor, кому что больше нравится) и по снятым размерам креативим полнотелую 3D модель рамки.

http://s017.radikal.ru/i407/1202/19/ff517f8f3db0.jpg

Ключевые моменты дизайна:
* стенки не тоньше 2мм
* ребер жесткости много не бывает
* избегать мелких выступов, отверстий
* минимизировать объем материала
* посадочное место под TFT-панель сделать на 5-8мм больше, и добавить центрирующие выступы (2мм толщиной).
Последний пункт позволит легко компенсировать косяки производства.

http://s57.radikal.ru/i155/1202/74/75ee1d96594f.jpg

Шаг 4. Режем в SolidWorks модель по ключевым плоскостям, печатаем сечения в масштабе 1:1 и примеряем по месту.

http://s017.radikal.ru/i435/1203/f6/f0c74c304342.jpg

Устраняем баги, опять печатаем сечения и так до достижения идеальной 3D модели.

Шаг 5. Экспортируем 3D модель в STL-файл. Гуглим "FDM", "Быстрое прототипирование", "3D печать". Рассылаем запрос цены во все конторы.

Основные методы производства:
* FDM, ABS пластик - самый прочный результат, цены средние, точность средняя, можно делать защелки
* 3D Printer (ZCorp и др.), композит на основе гипса - низкие цены, ломкий материал, высокая точность
* фотополимер, смола с фото-отвердителем - высокие цены, очень хорошая точность, средняя прочность, позволяет делать глянцевые поверхности

Шаг 6. Отправляем заказ, забираем рамку. Шкурим (№800 или мельче) лицевую поверхность. Доводим косяки производства, красим.

результат до покраски (FDM)
https://lh3.googleusercontent.com/-A...0/DSC04215.JPG

https://lh3.googleusercontent.com/-r...0/DSC04279.JPG

Данный метод изготовления рамки требует много работы мозгами и мало - руками.
На выходе получается деталь практически заводского качества.

Сколько получилось стоимость изготовления в организации?

Очень хорошо

А цены примерные на эту рамку можно узнать? И вес использовавшегося материала

7200р
73 куб.см ABS-пластика
86 грамм

Сколько материала поддержки - не знаю, его контора рассчитывает автоматически.

Если заказывать из композита на основе гипса, то цена 2900р
За фотополимер хотят 9000р

Отличная технология. Может стоит в дальнейшем обмениваться в этой теме 3D моделями под разные машины?

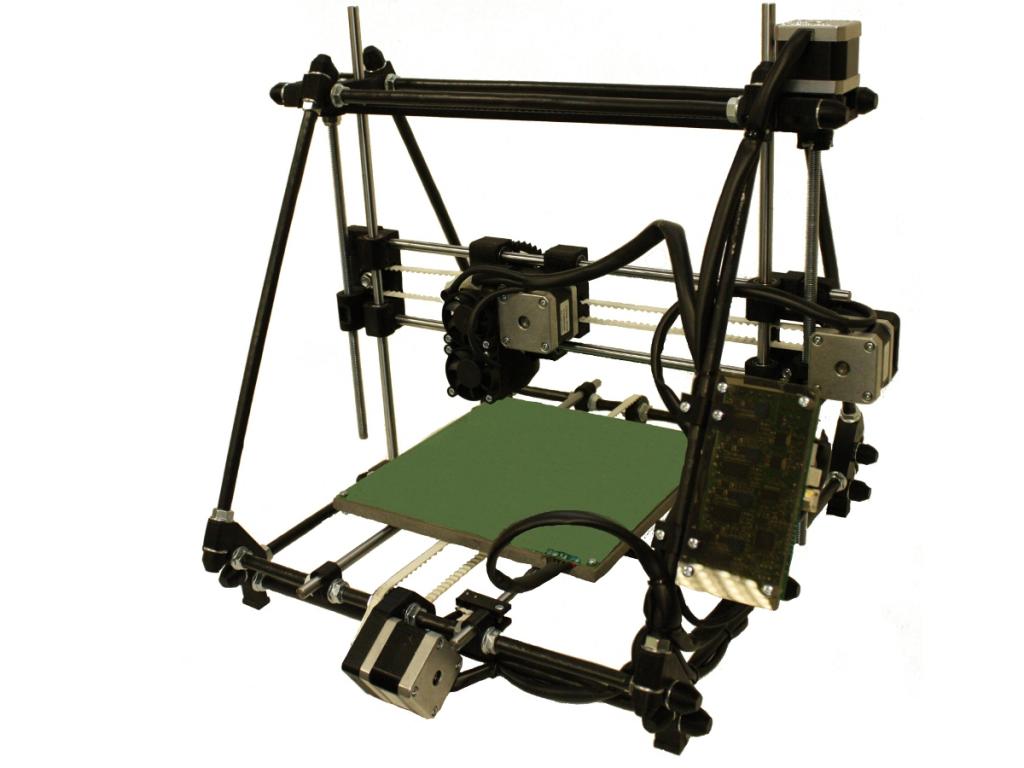

Нашел 3D-принтер за 50000 рублей. :)

Вложение 25643

3D-принтер для самостоятельного изготовления. Его обсуждение.
Видео работы принтера.

Во-первых этот принтер Open Source, RepRap в оригинале, продают за $1K в Москве (готовый), или еще дешевле из Омерики в виде кита для сборки.
Из-за больших допусков в деталях каждый принтер нужно калибровать, на это легко можно убить пару недель до получения сносного результата.

Во-вторых в нем только одна головка. Нет материала поддержки, и это сильно ограничивает его применение. Расплавленный пластик на воздух укладывать нельзя, должна быть основа. Это все равно что заливать перекрытие без опалубки.

Головка этого принтера имеет отверстие 0.5мм, ни о какой точности тут нет и речи. Для скрытых от глаз деталей может прокатить, но не для лицевой стороны.

Самый дешевый вариант 3D принтера, способного выдать рамку в первом посте стоит $20K :(

Кроме производства можно еще заюзать 3D сканирование штатной панели на место которой делается рамка. Это сильно сокращает время разработки.

Класс!!! У Вас еще и сканер есть :) Сильно.

Кстати, для изготовления подложки используете водорастворимые нити? Или другая технология?

У меня нет 3D сканера. Предложений на сканирование в Инете навалом, нет смысла закупать для разовой задачи.

Изготовление рамки заказывал в конторе с FDM машиной. В качестве материала поддержки там используется парафин, который потом вымывается в щелочной ванне.
