Audi 80 - Жертва Чайника

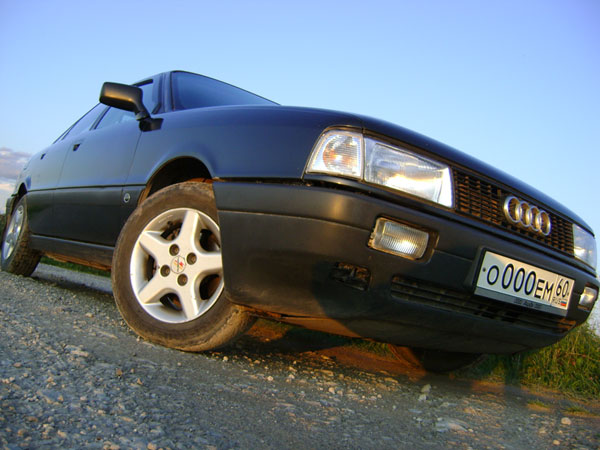

Итак, вот мой автомобиль.
Вложение 19521

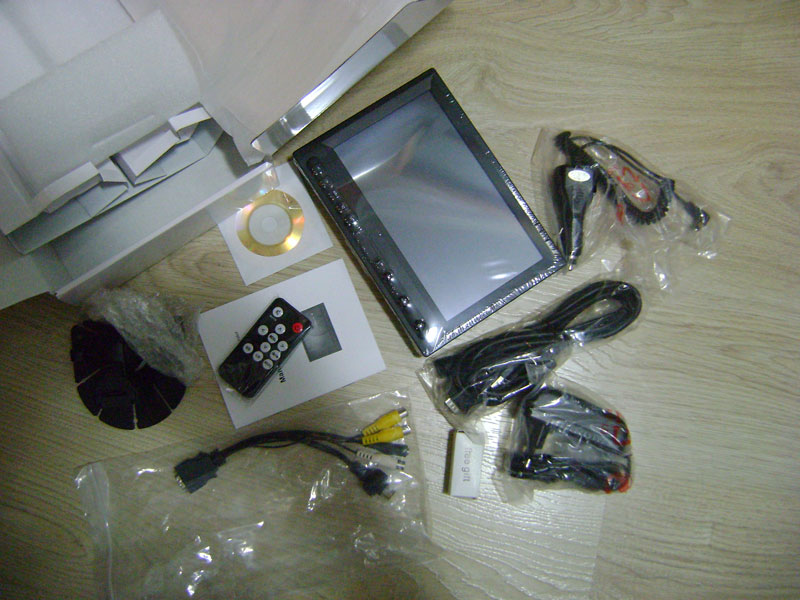

Монитор
Вложение 19522

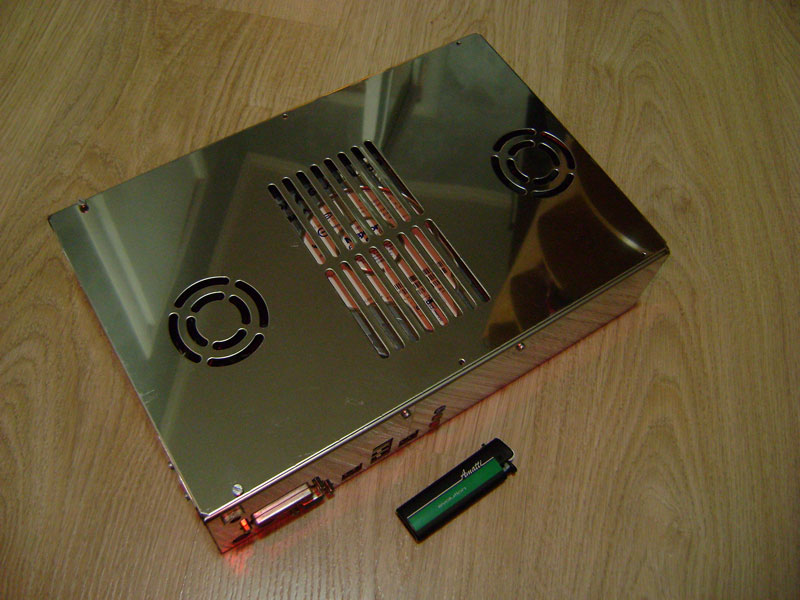

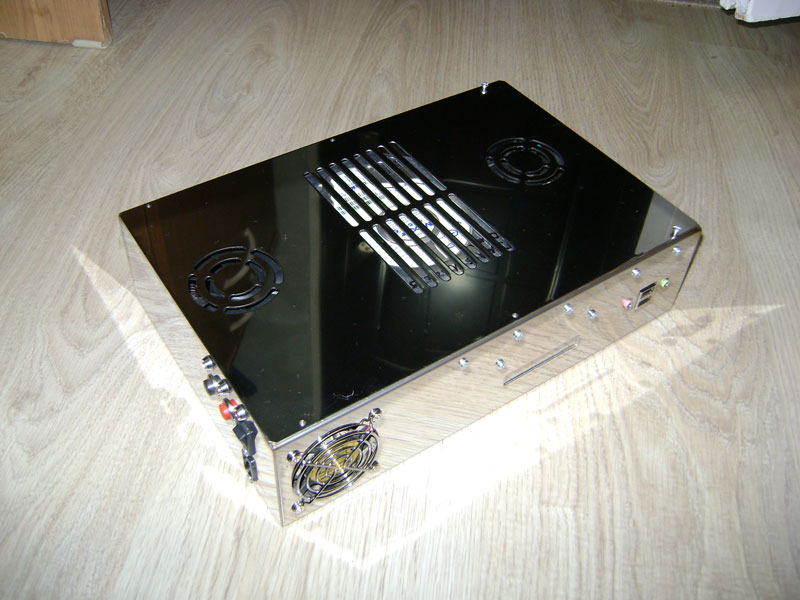

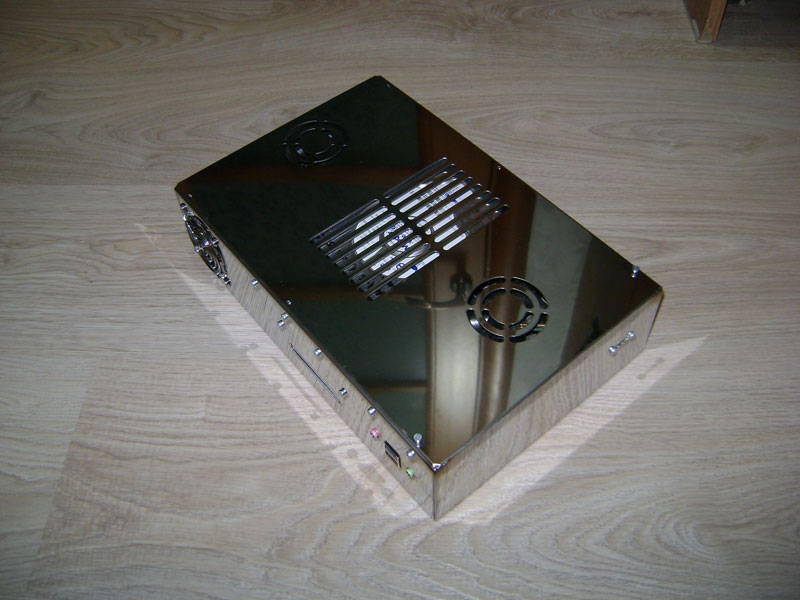

и карпьютер ручной работы)
Вложение 19523
Вложение 19525
Вложение 19524
Карпьютер был сделан на производстве.

Audi 80 - Жертва Чайника

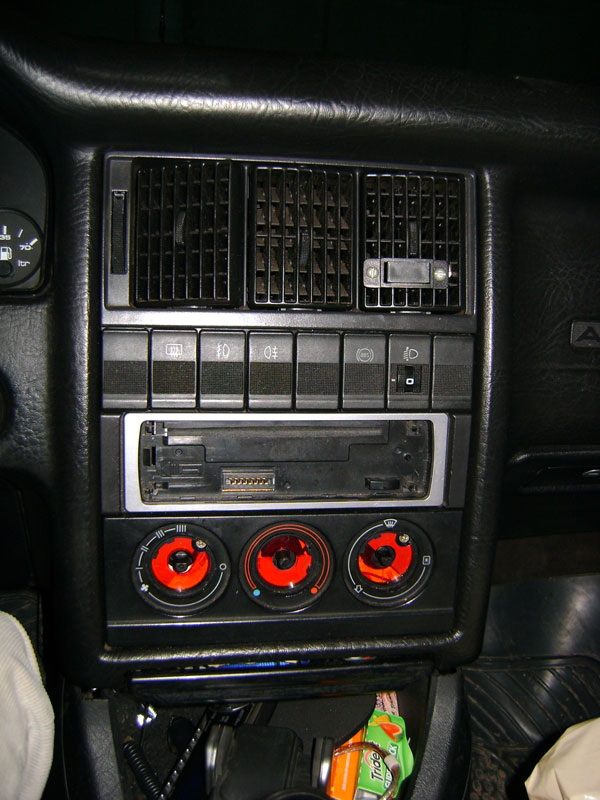

Вот как выглядит моя центральная консоль:
Вложение 19526

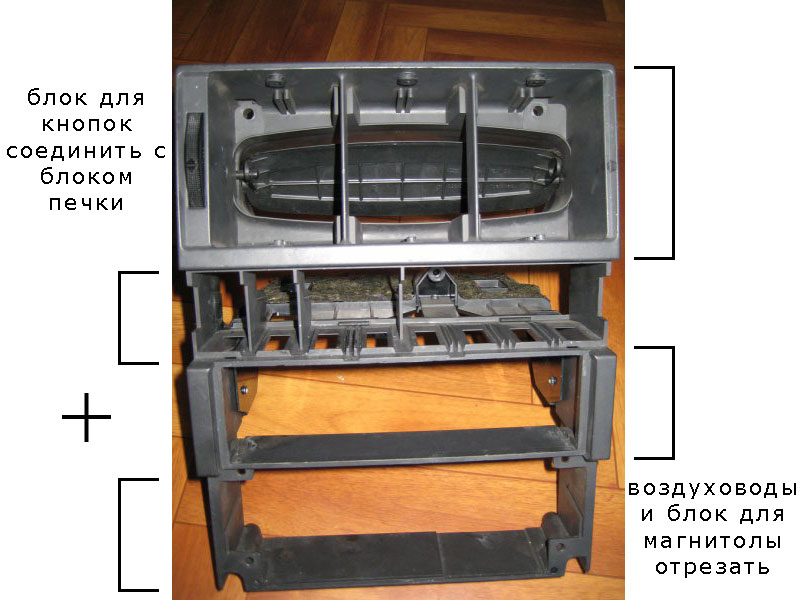

Итак, что хочется получить. Компьютер, который будет снимать (видеорегистратор и камера заднего вида), играть (музыку, фильмы), входить в интернет и, конечно, у него должна быть навигация. Обязательно должен быть набор горячих клавиш, чтобы, например, переключение трека или его остановка не занимала время. Так как от магнитолы я избавляюсь, обязательно должен быть регулятор громкости. Под удаление — воздуховоды и место под магнитолу.
Вложение 19527

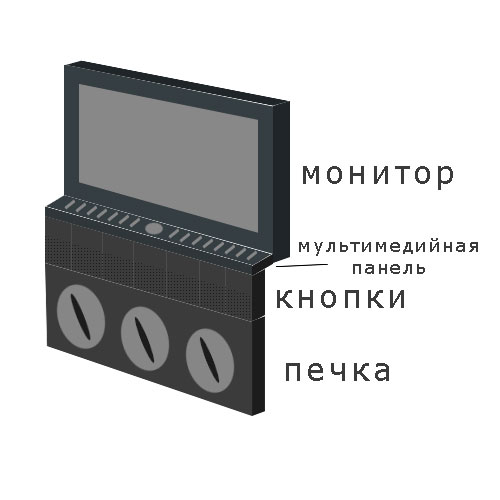

Т.к. мне нужны мультимедийные клавиши, будет изготовлена что-то вроде дополнительной панели (из клавиатуры), которая ляжет перед монитором. Сам монитор будет немного утоплен в торпедо. Я схематично набросал что хочу получить в итоге.
Вложение 19528

Корпус супер!! Блестючий!!

Audi 80 - Жертва Чайника

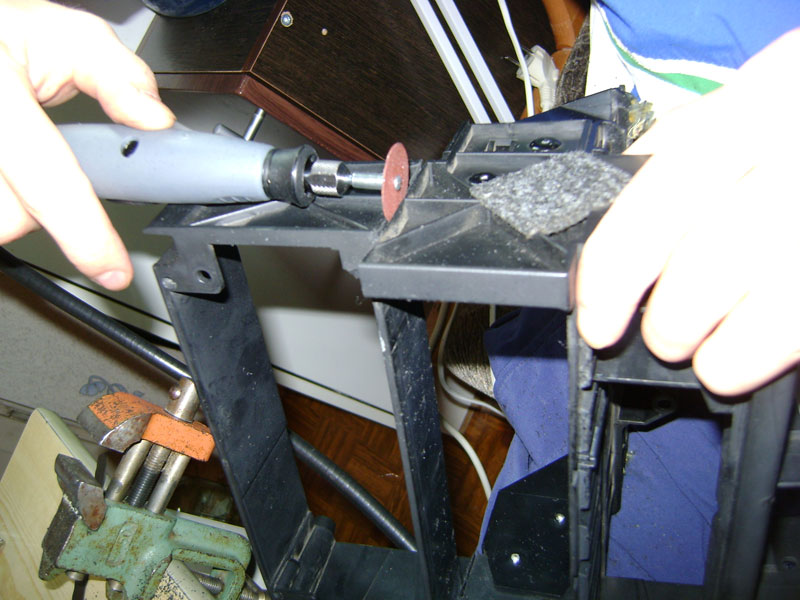

Итак, начнем избавляться от блока воздуховодов и блока магнитолы. Сначала отпиливаем блок переключателей печки.
Вложение 19529
Вложение 19530
Блок переключателей печки отпилен.
Вложение 19531

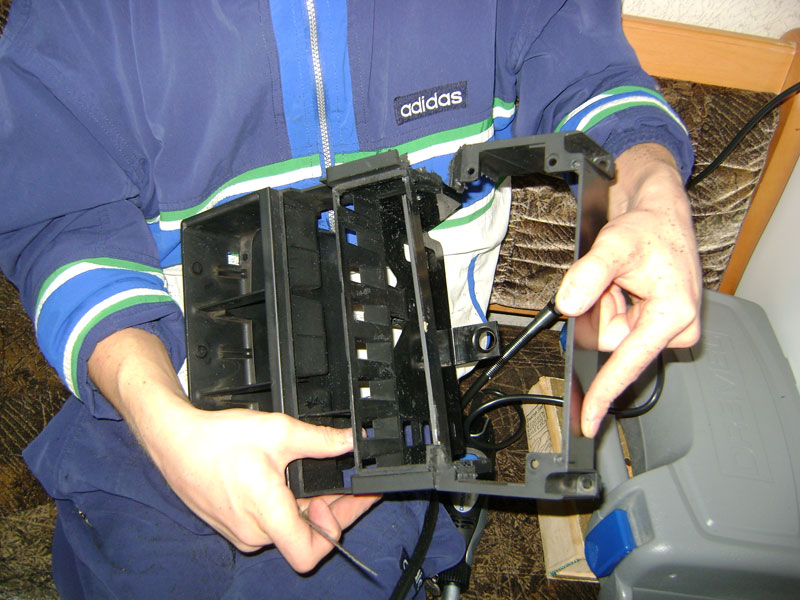

Теперь отпиливаем отсек для магнитолы. Отпилили, и у нас остались блок кнопок и воздуховоды:
Вложение 19532

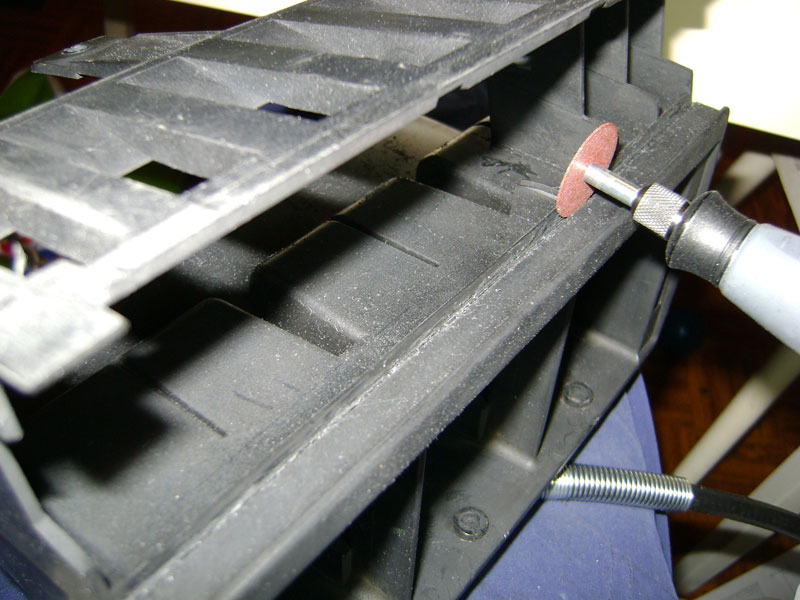

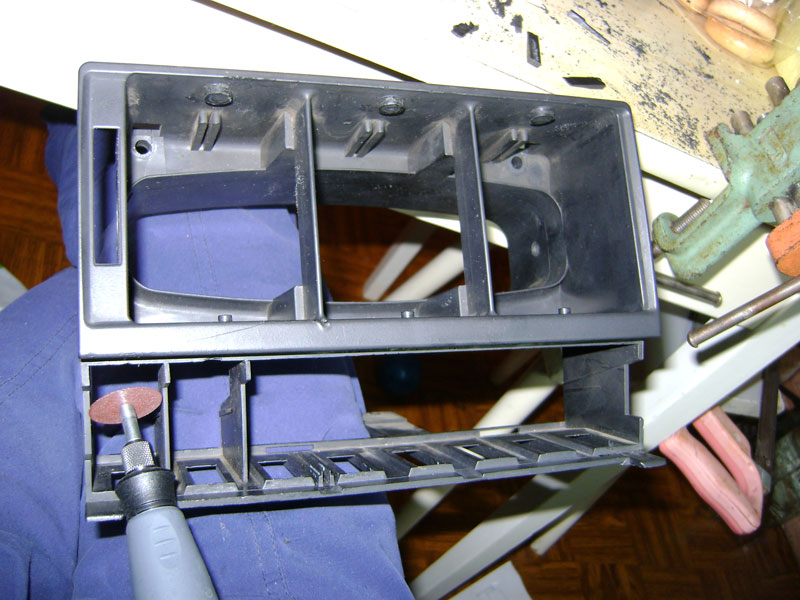

Теперь необходимо отделить воздуховоды от блока кнопок. Пилим:
Вложение 19533

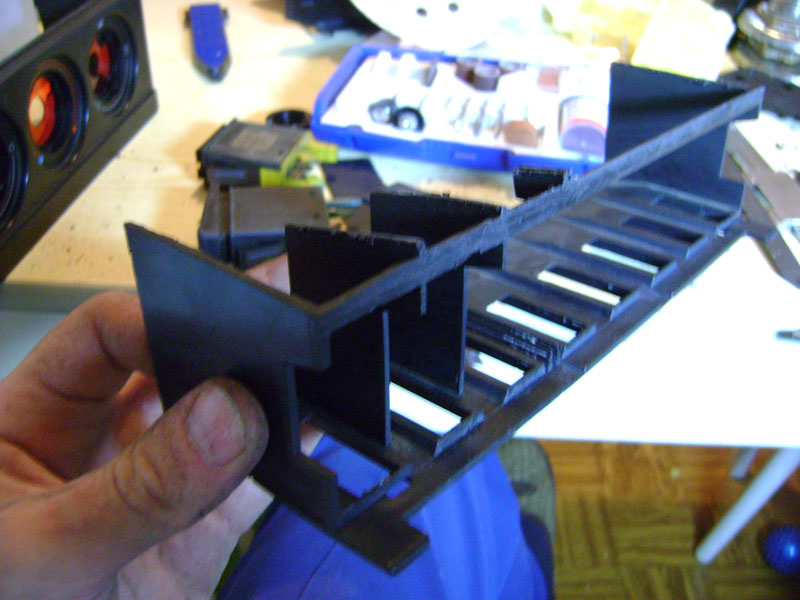

И вот перед нами отпиленный блок кнопок:
Вложение 19534

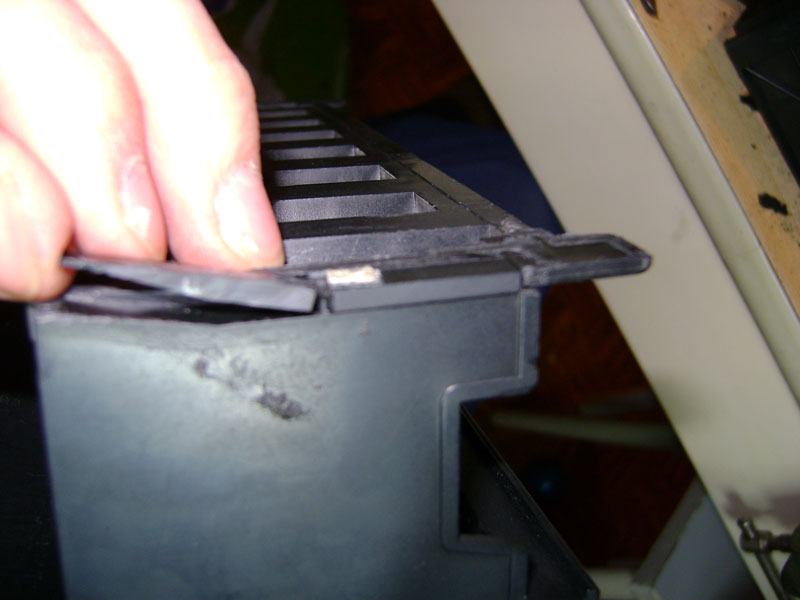

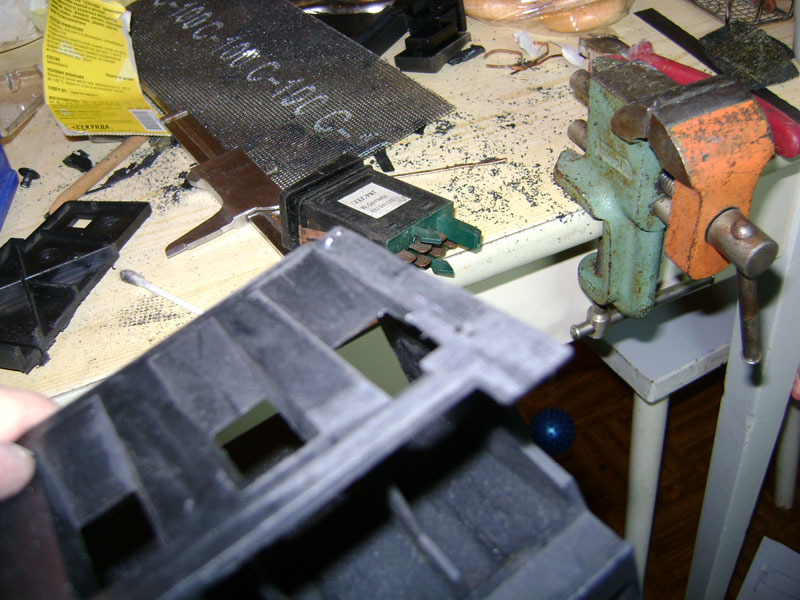

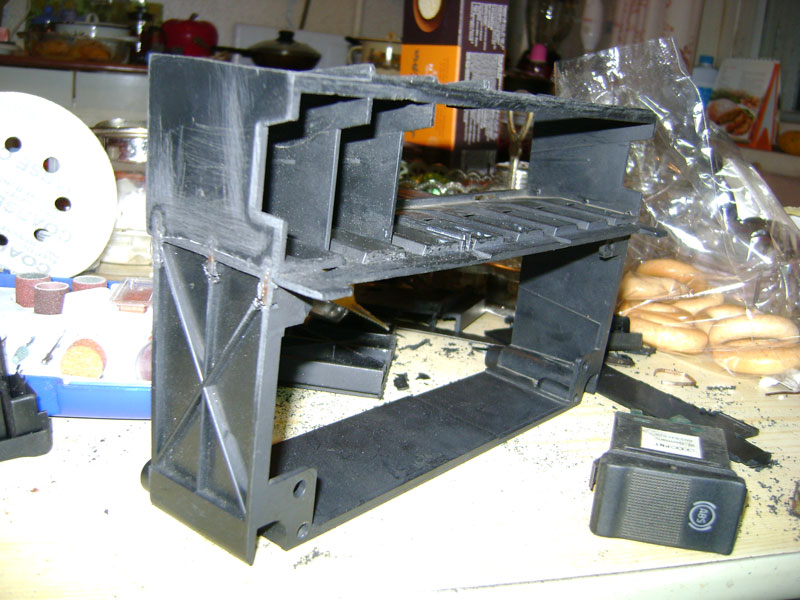

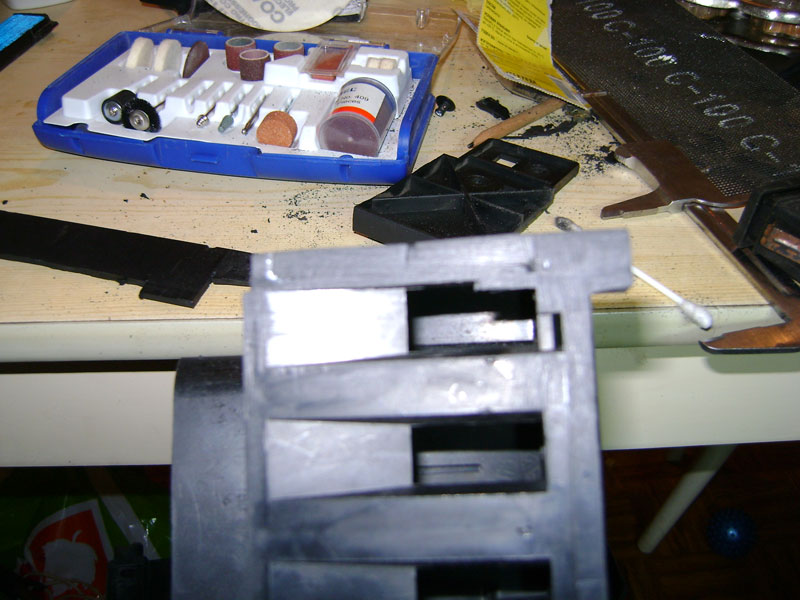

Теперь мне надо соединить блок переключателей печки с блоком кнопок. У блока кнопок есть технические полости, из-за которых не приклеить блок печки. Эти полости я заделал, и теперь появилась площадка для приклеивания блока переключателей печки.
Вложение 19535

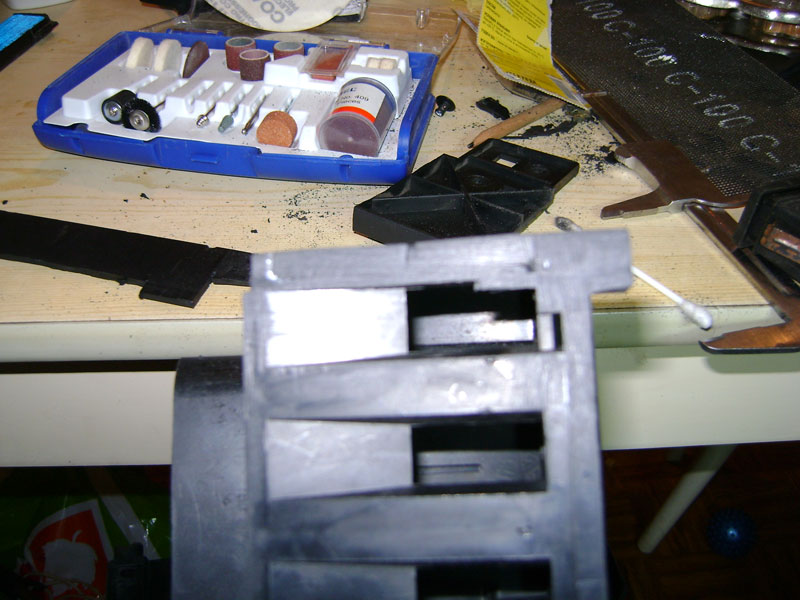

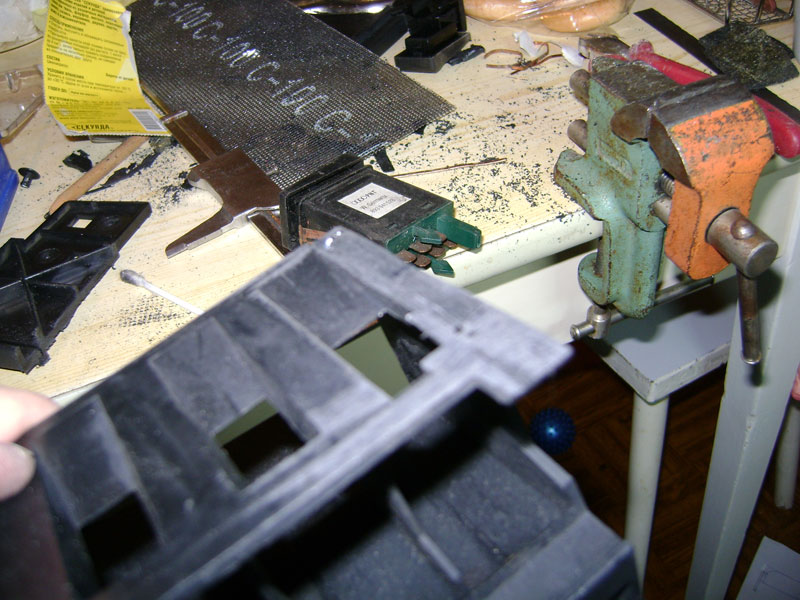

Зашкурил:
Вложение 19536
Вложение 19537

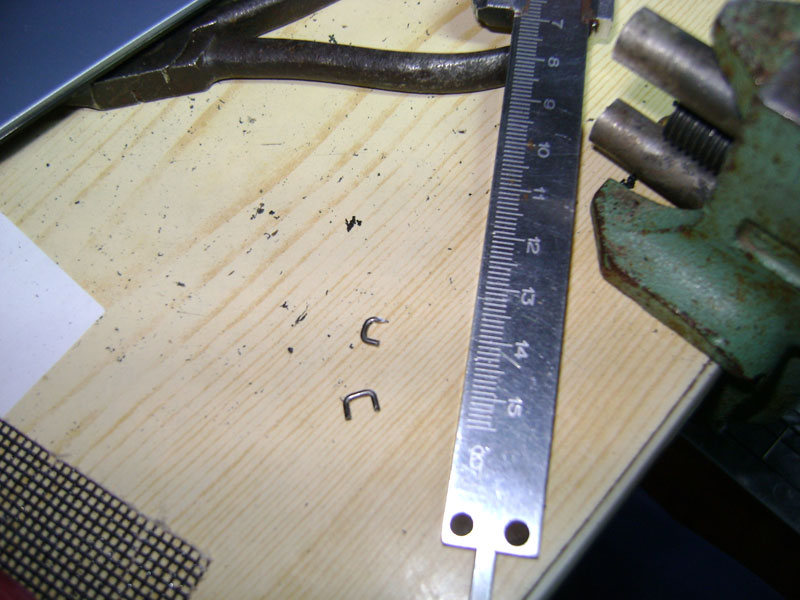

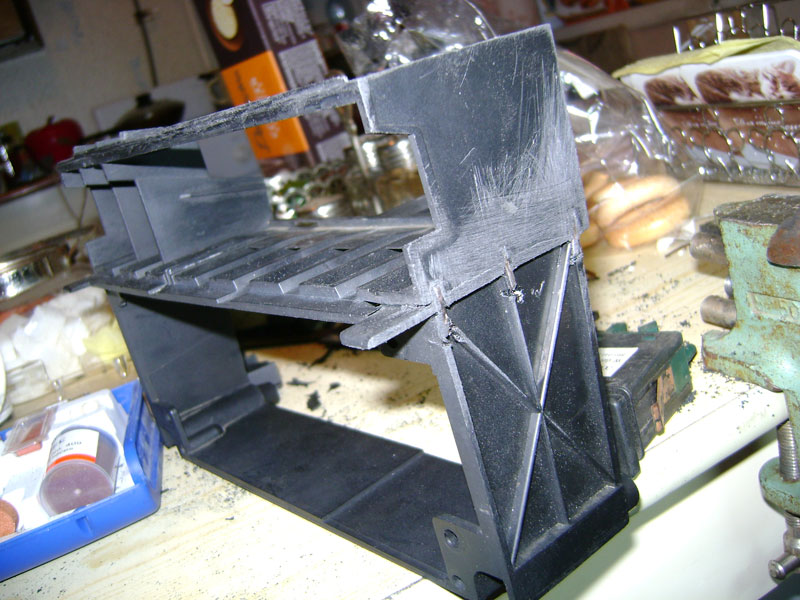

Теперь скрепляем, клеим, паяем и впаиваем скобки:
Вложение 19538

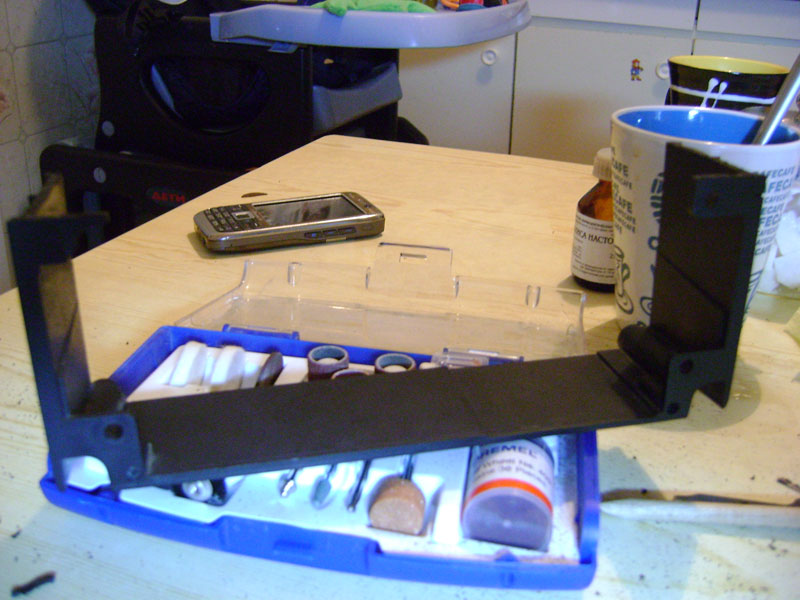

И вот что получилось. Как и планировалось, удалены воздуховоды с отсеком для магнитолы и соединены между собой кнопки с печкой:
Вложение 19539
Вложение 19540

Audi 80 - Жертва Чайника


Ага, красивый! Предположительно, будет блестеть на полке под задним стеклом.

Фигасе жертва.... Бочке очень повезло! :)
Очень аккуратно и по уму, респект!

Audi 80 - Жертва Чайника

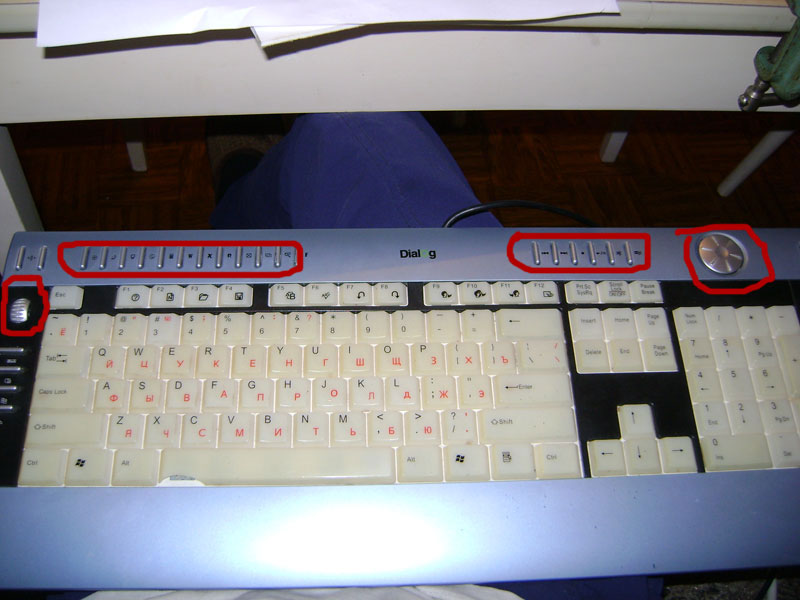

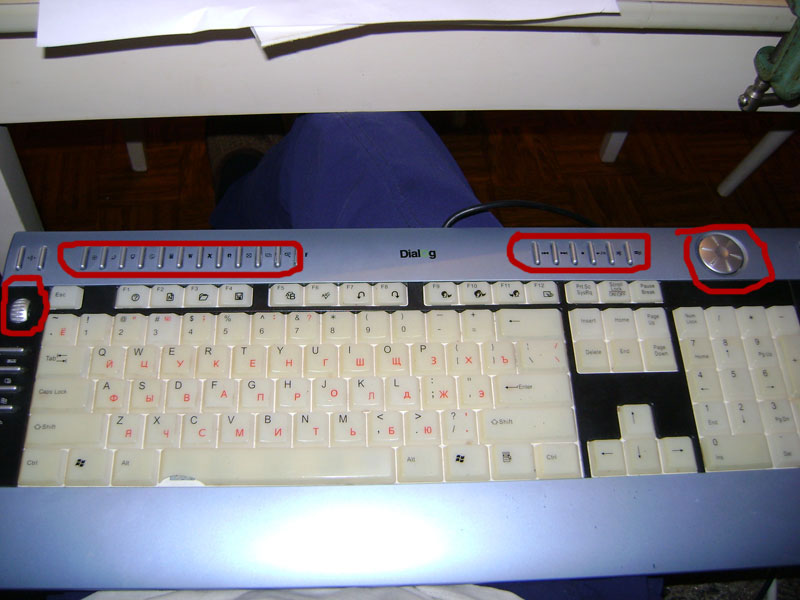

Теперь надо изготовить мультимедийную панель управления. Решено делать из этой клавы.
Вложение 19541
От нее мне нужны кнопки, колесо прокрутки, регулятор громкости и конечно мозги. По задумке, там будут все необходимые функции и кнопки из монитора. Я насчитал 16 кнопок плюс колесо прокрутки и регулятор громкости.

Audi 80 - Жертва Чайника


Спасибо! Старался. Все еще впереди, рассчитываю на ваши советы.

Audi 80 - Жертва Чайника


Пилим.
Вложение 19542

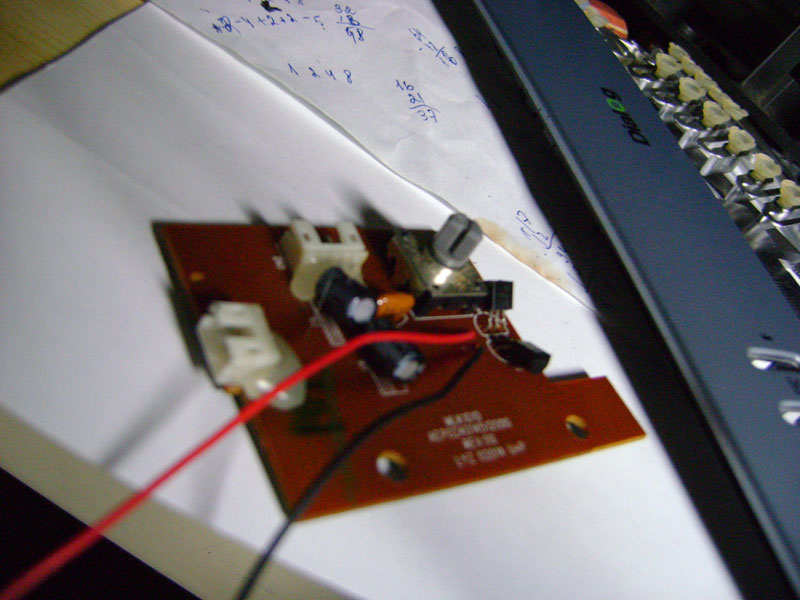

Вот и мозги:
Вложение 19543
Все необходимые части отпилены. Часть с кнопками, мозги и колесо прокрутки:
Вложение 19544

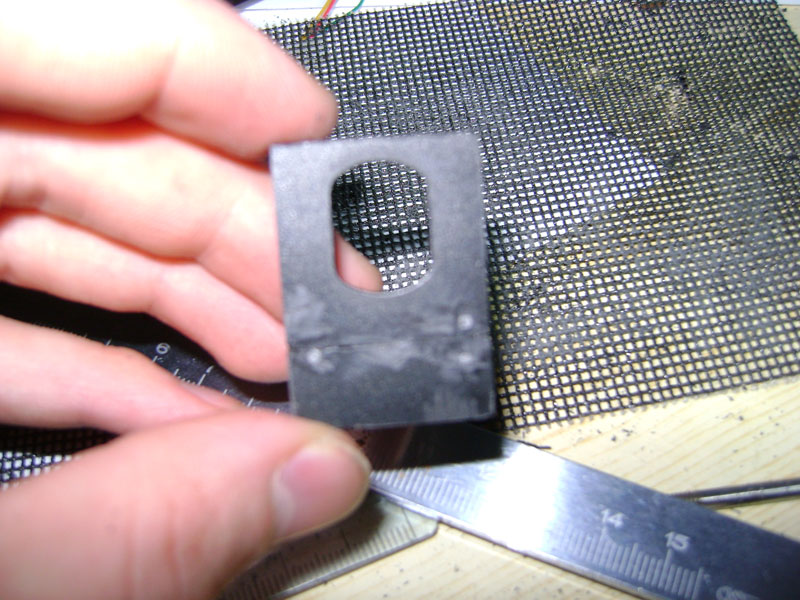

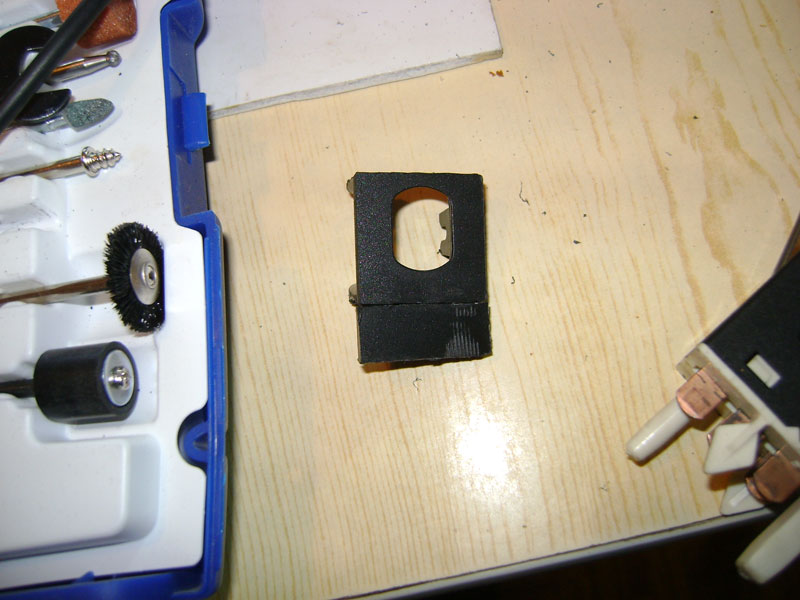

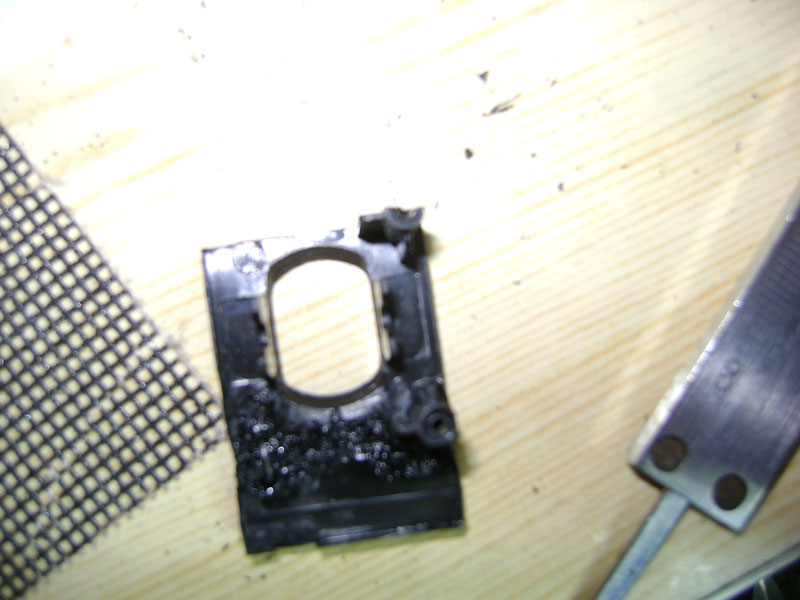

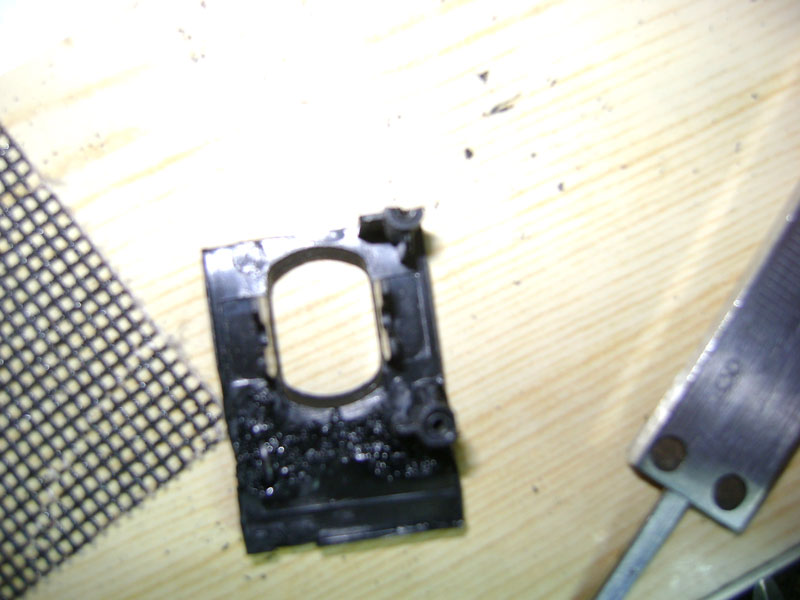

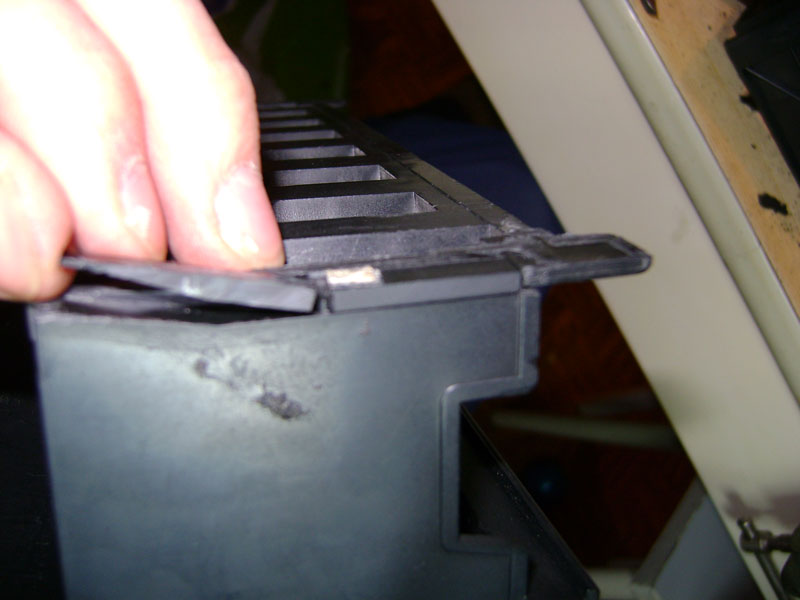

Т.к. площадка под колесо прокрутки оказалась короткая, пришлось наращивать.
Вложение 19545
потом скрепил скобками:
Вложение 19546

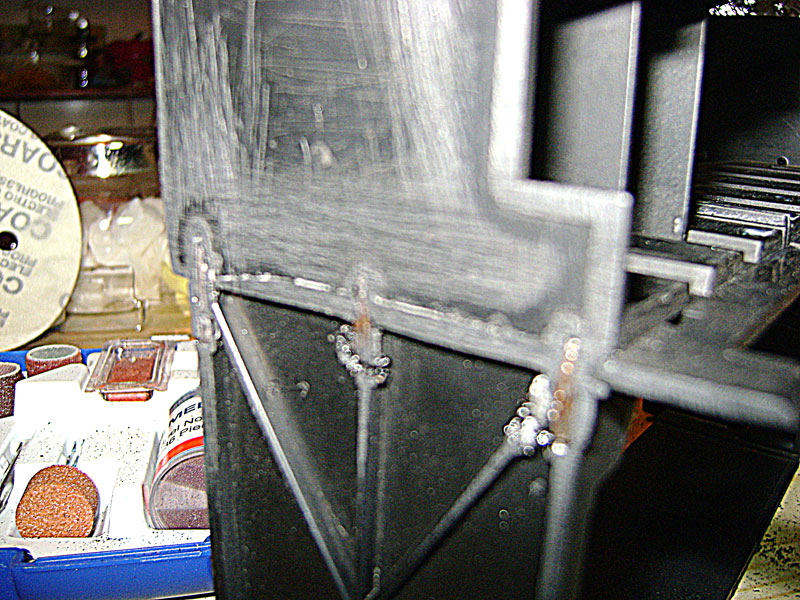

и запаял с внутренней стороны:
Вложение 19547
получилось так:
Вложение 19548

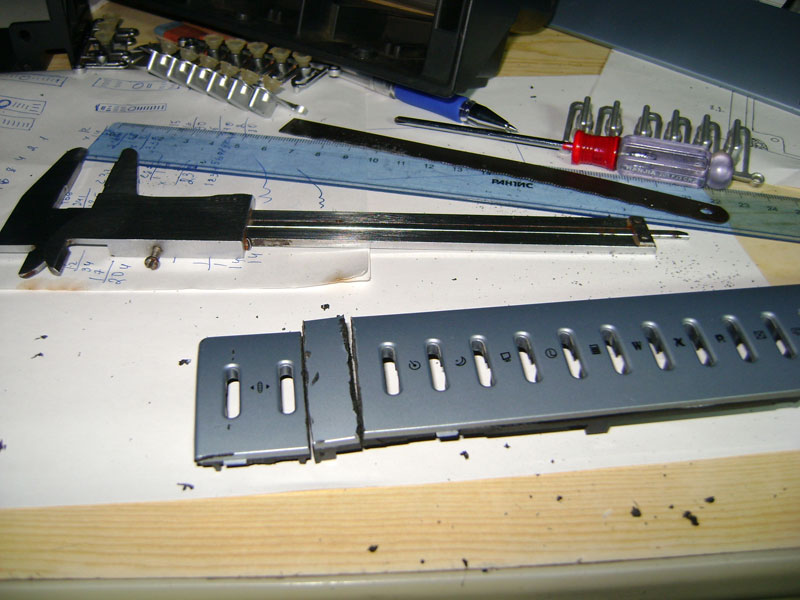

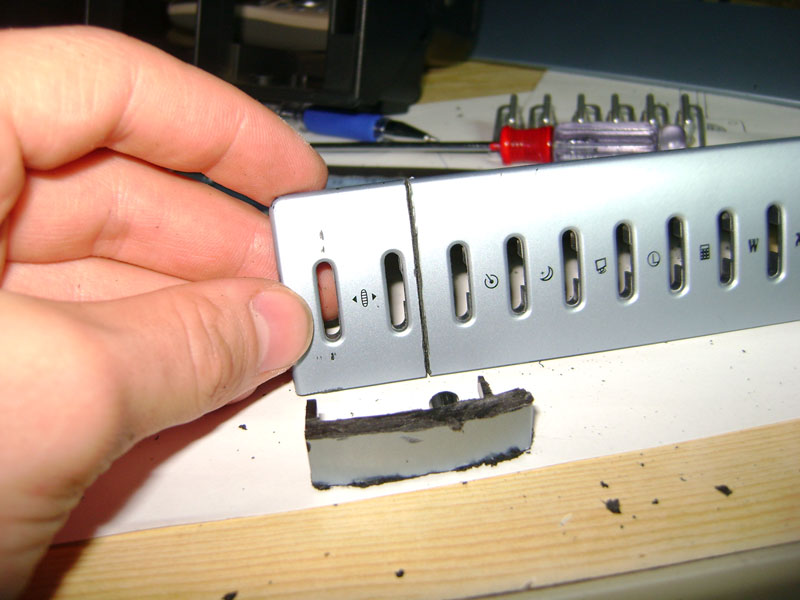

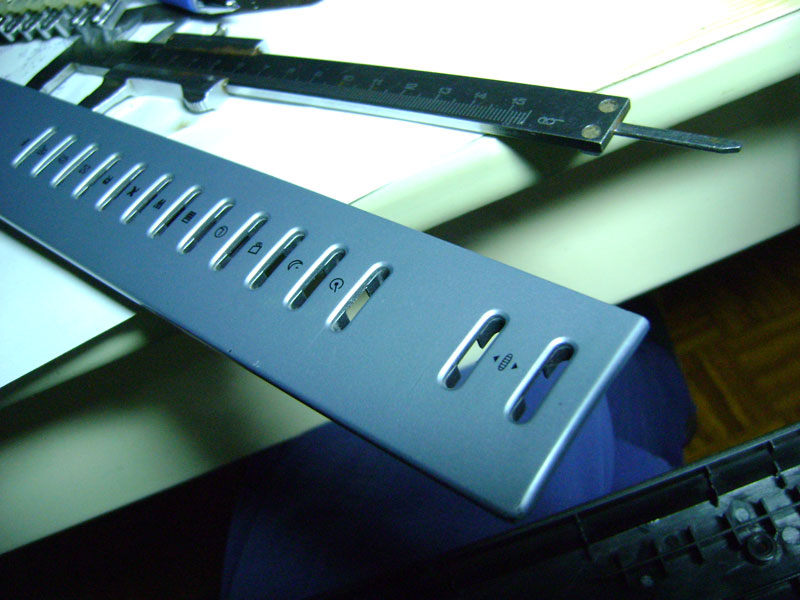

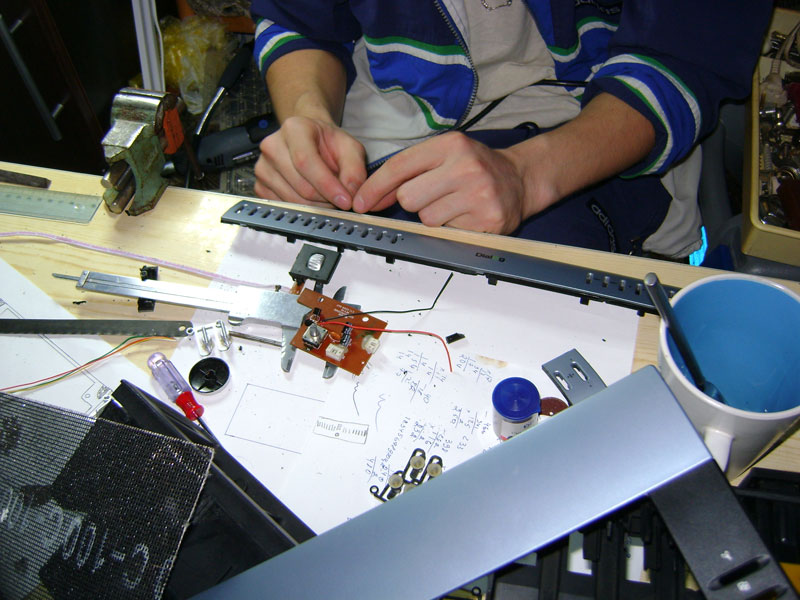

Теперь, чтобы получить ровный ряд кнопок, подгоняем расстояние между ними.
Вложение 19549
Вложение 19550

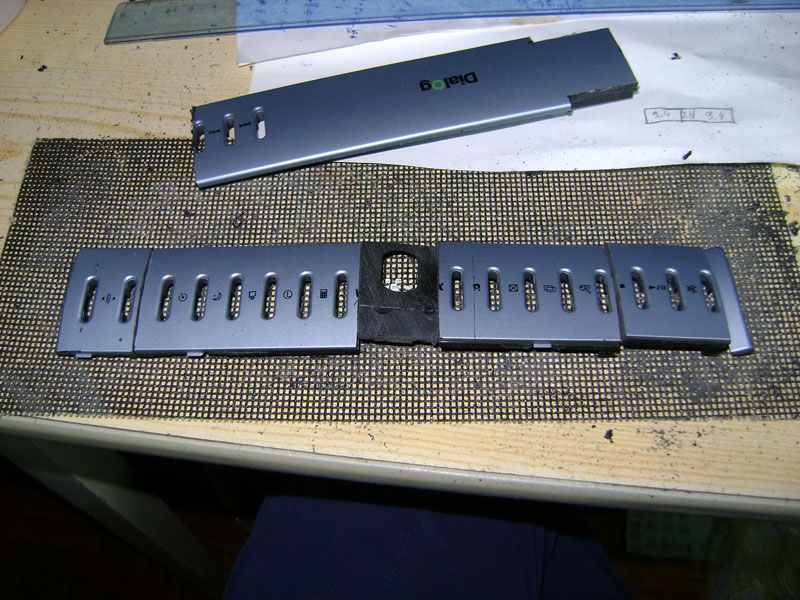

Так с каждой частью. Получилось шесть частей. Вот прикинул как должно выглядеть.
Вложение 19551
