кто нибудь пробовал собирать эту схему?

А что мешает паралельно приделать LM2576ADJ и немного покрутить для установки 5V при 3A.
Можно и MC34063A с транзистором.
Для любителей есть МАХ1626 (схема ниже).

самоделкин, как продвигаются дела с новым блоком питания?...схема уже есть?

Кто хотел ноуты питать в машине?
http://www.radiokot.ru/circuit/power/converter/11/

вот сколько схем "накидали" твори-нехочу

Ждем с нетерпением схему с супернавороченным контроллером :big: Неплохо было бы чтобы блок был размерами со спичечный коробок , а еще былоб классно еслиб у него был графический экранчик , ну как в вашем контроллере тока цветной, и чтобы можна было заставки менять. Мне бы хотелось посмотреть на схему нового блока и желательно прошивку контроллера , я искренне надеюсь, что вы выложите их сюда для всеобщего обозрения ? :)

с удовольствием выложу, но... только поле Вас

да простят меня модераторы


ГОСПОДА, блок питания представленный в этой ветке выдает легко 390 ватт, но у него есть маленький минус-нет контроллера Вкл/Выкл и размерчик немножко неправильный, вот, но зато стоимость "связки БП+контроллер" у меня получается 3999 руб и каждый может увидеть как это выглядит и на какой схемотехнике построенно и нет перекосов по выходу.
P.S и в контроллере полно настоек, а у МибМиба стимость 3300 руб и за что?

Ты ещё забыл упямянуть,что мифический БП мибмиба никто в глаза не видел(фота коробки с наклейкой меня не впечатлила ниразу) и ни одного отзыва небыло.Так ,что разговоры скока он стоит по моему бессмысленны.

А поточнее размерчик можно.

Господа обьясните пожалуста !
Если енто диоды то какие ?:acute:
И ещё кондёр 10n, какой поставить (104, 105)?

:big: ну вот перечитал топ и нашёл ответы на вопросы,
а по поводу кондёрчика у тпски жду рекомендацый

самое сложное, для меня в этом бп правильно намотать трансформатор...
штука справа с 3мя выводами это TL431
слева, вроде обычный диод (1n4001), просто так нарисовали, если не ошибаюсь
а так все это в этом топике обсуждалось

103

:tease: :tease: :tease: слов просто нет :tease: :tease: :tease:

:acute: гугл в помощь :acute:

100=10p
101=100p
102=1000p
103=10n
104=100n
105=1mk

не раз мне помогала эта штука

Ну, народ! лягушатник для самоучек находится на www.google.com или www.ya.ru , очень подробно это всё описывают(описать проблему, нажать кнопочку), в этой теме можно обойтись без флуда?

Я ешё смогу понять, если человек всю жизнь строил цифровую технику, и никогда не задумывался о блоке питания, да помочь вникнуть в тонкости построения и рассчёта БП - святое! Но как правильно держать паяльник... это не здесь.

что то ты не в тему... как раз если человек хочет что то выяснить то ему здесь и помогут. а пальцы гнуть это к MibMib-у

Всем привет! За 103 спасибо.
Подскажите! Полевики и диоды шотки как прикручивать ( через термо прокладки и диэлектрические шайбы или просто винтами на термо пасту! )?

через прокладки с шайбами :)

:big: Самоделкину респект !
Сегодня запустил БП и удивился, что ничего не взорвалось :)
С положительными напругами полный порядок! А отрицательные в 2 раза выше номинала, но нагрузив их малюсенькими лампочками всё пришло в норму! Так и должно быть ????????
И еще: в обвязке LM2931 есть переменный резюк 200К за что он отвечает? Его настраивать после установки tps3510 ?

Поздравляю!
С отрицательными напругами так и есть, так что без нагрузки лучше не включать...
Резистором выставляешь 10 вольт на выходе LM2931 , вроде так...

все верно 10-ть вольт на 5-ой ноге ЛМ2931

Отлично приду домой и настрою, но какаято фигня нету нигде tps3510 !
может они в БП каких нить производителей используются ?
Кто знает скажите фирму !!! чтобы не шарится в куче блоков! :dntknw:

Феритовые кольца попались большего размера, парится не стал и поставил их стоя, радиаторы сделал такой же высоты! Затолкав плату в корпус упру их резинкой, чтобы не болтались !

разобрал больше 2х десятков блоков, и ни в одном небыло тпски, заказывал из москвы...

А где лм можно найти????

Если в Москве, то можно попробовать вот тут - http://www.mitracon.ru/

Живу далеко от москвы....Я имел ввиду откуда ее выпаять

to Gosha39
хорошее фото хорошего БП!!!
плиз, рисуночек печатной платы?
радиаторы как я понял не стандартные?
или стянули два раздельных стойками?

На счёт рисунка печатки, дак в начале поста вся инва есть ! Ничего не менял, немного дорисовал схему согласно всем технологическим изменениям!

А насчёт радиаторов: их два и стянуты для жёсткости!

to AlexxxV
Вот печатка в .лэй формате

to Самоделкин: уважаемый! огромное спасибо за бескорысную работу! Сначала думал, что для сборки БП инфы мало, но посидев некоторое время над печаткой всё встало на свои места! Полагаю, что проект заслуживает шести звёзд :big:
ps: ждём новой разработки с тремя независимыми каналами, руки уже чешутся, хочется паять:no2:
Представляю вашему вниманию законченный мною проэкт БП_Самоделкина :)

как бороться с "недогрузом" БП?
бп не запускается если он мало нагружен, я сменил винт и двд на ноутбучный, теперь чтоб запустить бп приходится подключать старый винт:blush: для нагрузки...

Думается,что у тебя косяк в схеме.Он должен запускатся с минимальной нагрузкой.Возьми осцилограф и глянь как у тебя ШИМ работает.А вообще,глядя на твои трансы,я бы их перемотал.Перемотай так ,как мотают на БП Сергея.т.е мотай все обмотки одновременно жгутом,а потом транс становится вертикально.Нету в данный момент фотоаппарата,а то бы сфоткал как я делал.Но можешь в принципе глянуть в ветке где обсуждался Сергея блок лайт.

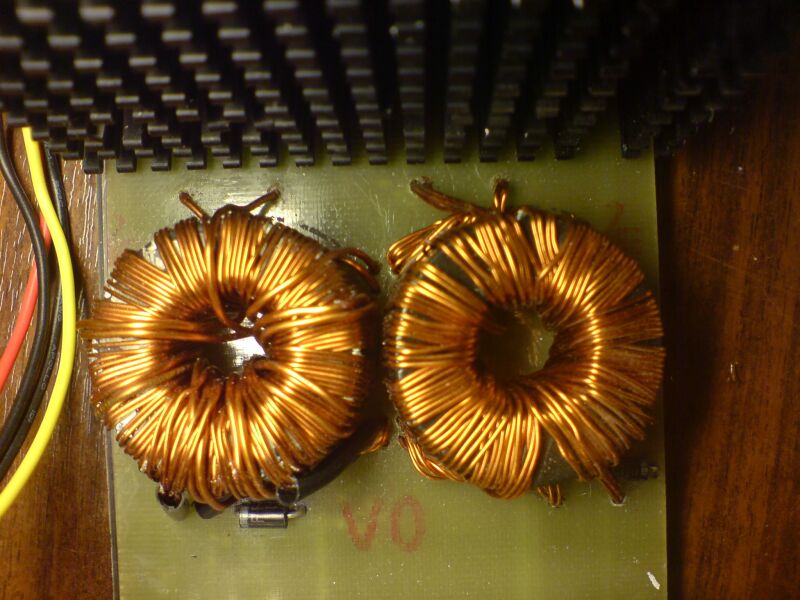

Вложение 4529
вот мои трансы

блок питания запускается, но материнка не стартует, просто неправильно выразился

как правильно считать витки?

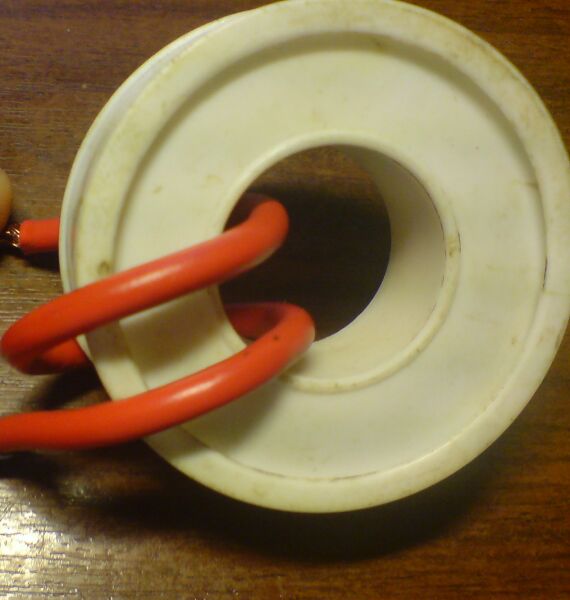

Вложение 4530

это 2 витка?

это один виток, половинки несчитаются

to Gosha39

Спасибо большое!
теперь парочка челов будут ваять БП и вольются в наши ряды:derisive:

Привет Всем!
Как я понимаю, пик сам будет следить за напряжениями (12,5,3.3)?
Тоесть TPSка уже будет не нужна.
Если следить за всеми этими напряжениями и еще за напряжением АКБ, то мне кажеться двух компараторов (которые есть в pic16f628a) будет недостаточно. Или контроль напряжения будет на других элементах?
Еще вопрос по режиму стендбай.
Это какое напряжение +5V или 5VSB? Как вообще должен реагировать БП, вернее как он может понят, что "мать" переходит в режим стенбай.
На сколько я понимаю в режиме слип на выводе мамки ps/on пропадает сигнал.

Пик заменен на 16Ф676 у него 8-мь АЦП, 5-ти вольтовый источник будет скорее всего один он будет работать и в режиме 5VSB и при полном включении блока т.е будет происходить коммутация

А зачем такие сложности? 7805 не справляеться разве со своей работой? Потребление от АБК при этом не вырастит?

Объясните мне пожалуйста разницу между режимами "Ждущий" и "спящий". И в том и другом случае полностью пропадает питание 12, 5, 3.3. Т.е. мать выдает 1 на ps/on.
При этом в спящем режиме мать ничего не потребляет, все данные из озу пишет на диск и при загрузке винды все восстанавливает.
При ждущем режиме на винт ничего не сливаеться, а озу питаеться от 5VSB.
Правильно ли я понимаю?

Вся система мне видиться следующей, см. вложение
Для контроля напряжений нужны 4 ацп, для управления 3цифровых вывода. Если объеденить вход АСС и контроль напряжения АКБ, то можно сократить кол-во требуемых ног на 1. Хотел применить 12ф675, но не получиться. MCLR только на вход работает, а жалко. Неохото многоногий МК применять.
При подаче АСС, (после задержки) подаем 0 на кн. PWR. Мамка дает сигнал PS/ON, БП запускаеться. Дает напряжение на мать, эти же напряжения мониторим МК и выдаем на мать PG.
Правильный ли у меня ход мыслей?
