Я вот думаю хватит ли мощности 250W БП на КА7500В ?
Я хочу запитать системник на Атлоне CORE 4600,DDR II 2Gb,HD 250,Video 9600PRO у видео двойное питание, когда подключал этот блок к моему компу во время игр обрубался комп походу БП не тянул :sad2:

я сделал 2 по 3 витка первичку и при 8-ми вольт(блок питания) на входе срабатывает защита. Если сразу от аккумулятора то он даже не включается только вентилятор дрыгнет и все.

Вот нашёл в этой теме от пользователя MibМib начало переделки БП на SG6105D , очень бы хотелось увидеть продолжение. Помогите пожалуйста подрисуйте на схеме включение трасформатора и драйвера управлениея полевыми транзисторами, реализация дежурки я так понял уже нарисована.

Я сюда загрузил два скрина один с сообщением MibМib а другой с убранной уже высоковольтной частью, в надежде что подрисуете.В схемах не много разбираюсь :blush:

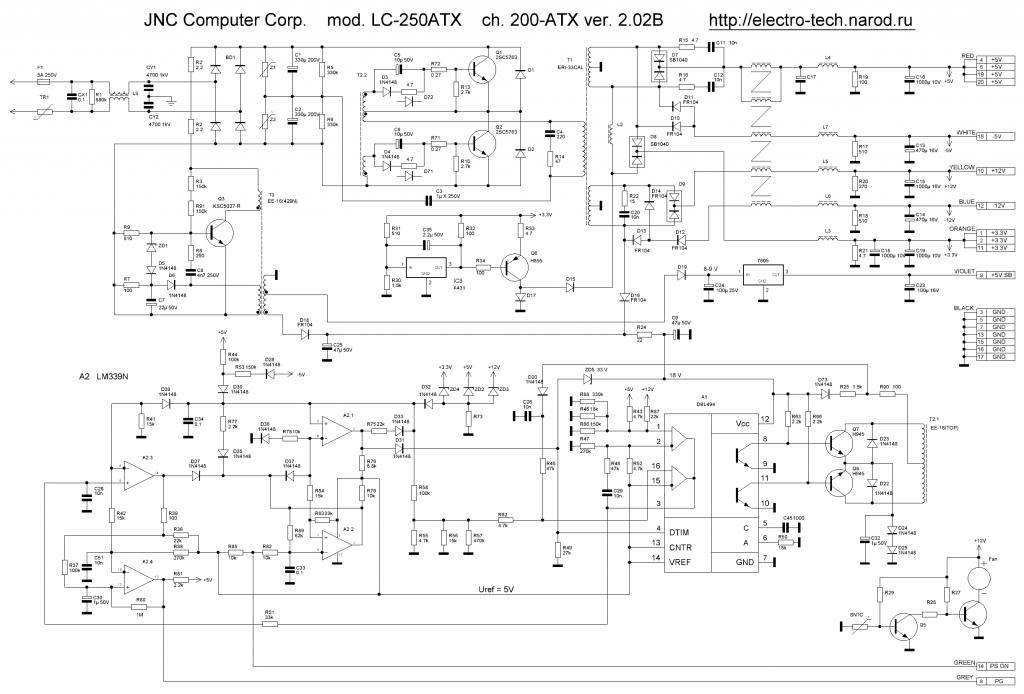

Нашёл схему моего БП идеальный вариант если на ней покажете процесс

так как на выходе у SG6105D постоянка на уровне 1.5 в,воизбежания головников не рекомендую выпаивать высоковольтную часть.
у высоковольтных транзисторов разорвать соединение между коллектором нижнего и эмитером верхнего,соеденить эмитеры вместе с обмотками к ним подходящим с общим проводом,на коллекторы повесить сопротивления 50-100 Ом,и эти сигналы подавать на затворы ключей.

пост #1346 нарисовано как нужно правильно сделать силовую часть,вместо ТЛ494 у тебя будут коллекторы транзисторов с сопротивлениями 50-100 Ом

[QUOTE=change у тебя есть cхемка БП с подключением контроллера SG6105D, драйвером и полевиками если есть таковая кинь сюда пожалуйста почти всё прочёл но подобного не нашёл либо какие то куски схем боюсь спалить

всё что нужно сделать я написал.
спалить ничего не получится.

Подопытный сердечник от трансформатора
как его намотать
вот фото
с перво наматывать первичную или вторичную ветки ?

http://image.kz/img/b0/b037cfda2b208...3f64a349dd.jpg

http://image.kz/img/e9/e90b5b9f80823...3ebb324314.jpg

первичка первой для лучшей индуктивной связи

да и еще имея каркас нужно (можно) посчитать максимальный диаметр проволоки которая сюда влезет зная ширину каркаса и высоту и количество витков можно посчитать, при этом желательно что бы первичка вся была равномерно распределена по каркасу т.е. либо в один слой все 12 витков либо равномерно в два слоя.
