Цитата:
Сообщение от Kisel39 Посмотреть сообщение
Не в обиду Олег, можно намного правильнее сделать:
Как я понимаю приемом и управлением будет рулить приложение с андройда,
Так делай всю обработку в приложении, а атмега будет только шлюзом.
Я тоже пытался читать протокол cannyo , но на ардуино ничего не вышло, вернее читать получалось, а отправлять - никак, только на 32 битах ARM заработало и то на 96 Mhz. Андройду посилу многое, да и ресурсы другие, у меня сейчас тинси наполовину шлюз на вторую ( управление питанием и чтением данных ), если андройд тупонет...
Молодец, удачи в проекте !
Тыкать в экран во время езды чревато большими неприятностями.
Покрутить крутилку и потыкать кнопки можно и не отрывая глаз от дороги. Да и на руле бывают кнопки.
А что касаемо трансляции команд с андроида на ардуину, так это уже давно придумано. Сериал менеджер. Только добавить в скетч опрос ком-порта и вызов имеющихся функций.
ali_vlad вне форума   Ответить с цитированием
Старый 06.10.2016, 20:31   #22
yuriy m
Старший Пользователь

Регистрация: 13.11.2011
Возраст: 46
Город: Гомель BY
Регион: 03
Машина: Гольф2 -> Lancia Zeta
Сообщений: 376
yuriy m is a jewel in the roughyuriy m is a jewel in the roughyuriy m is a jewel in the rough
По умолчанию

Цитата:
Сообщение от ali_vlad Посмотреть сообщение
Тыкать в экран во время езды чревато большими неприятностями.
Покрутить крутилку и потыкать кнопки можно и не отрывая глаз от дороги. Да и на руле бывают кнопки.
А что касаемо трансляции команд с андроида на ардуину, так это уже давно придумано. Сериал менеджер. Только добавить в скетч опрос ком-порта и вызов имеющихся функций.
Не ну если просто громкость менять,то да. А как у меня, несколько десятков установок,то удобней с экрана выставить, ну и в параллелей с кнопок управление тоже будит. Да и информация должна как-то отображаться. Кнопками изменишь ,а на андрюше ползунок двигается и все сразу видно...
__________________
Управление под ANDROID ... http://www.pccar.ru/showthread.php?t=24001
Мой старый проект http://www.pccar.ru/showthread.php?t=18038
yuriy m вне форума   Ответить с цитированием
Старый 06.10.2016, 21:57   #23
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 40
Город: Gdynia
Регион: другой - для добавления сообщить ab
Сообщений: 2,548
oleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond repute
По умолчанию

tda7442
умеет регулировать громкость
_____ регулировать басы
_____ регулировать пищалки
ВСЁ.
Ну ещё выбор между 4 линейными входами с возможностью микширования основного канала и одного из этих 4х.

Зачем данной конкретной микрухе связь с андроидом то?! Только на экране ползунок показать?
Даже эквалайзер я не активировал в скетче ( во первых, меня устраивает акустика в машине, а во вторых и в плеере можно настроить, как раз в андроиде), хотя на плате детали для EQ распаял.

Когда я в дороге еду я очень редко смотрю на экран, когда делаю громче-тише. Ориентир - по нужной громкости на данный момент.
Дисплей для I2C можно прикрутить, и в него уже скидывать информацию от блока питания и звукового процессора.
oleg707 вне форума   Ответить с цитированием
Старый 18.10.2016, 00:25   #24
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 40
Город: Gdynia
Регион: другой - для добавления сообщить ab
Сообщений: 2,548
oleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond repute
По умолчанию пока я не полез в дебри

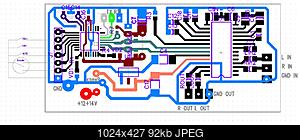

Нажмите на изображение для увеличения
Название: cxema.jpg
Просмотров: 1084
Размер:	92.1 Кб
ID:	45184
схема в диптрейсе - исходники12 2407+7808C+Atmega+ tda7442.zip

С удовольствием выслушаю критику и предложения


PHP код:
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//Скетч v22 i7442
// с подавлением дребезга кнопок
// с динамическим увеличением/уменьшением громкости при удержании кнопок ( с УСКОРЕНИЕМ при удержании)
// с энкодером (код грея)
// с функцией MUTE
// дисплей по I2C
//без активации внутреннего эквалайзера TDA7442D
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// класс титановый велосипед для тактовой кнопки. (версия 1.0)http://arduino.ru/forum/programmirovanie/klass-titanovyi-velosiped-dlya-taktovoi-knopki
// фильтр дребезга, отслеживание событий: нажатие, отпускание, двойное нажатие(doubleclick), нажато и удерживается в течении определённого времени, отпущено и неактивно в течении определённого времени.

#include <Arduino.h>
#include <Wire.h> /*добавление библиотеки I2C шины*/
#include <LiquidCrystal_I2C.h>  /*добавление библиотеки для работы с дисплеем по I2C*/
LiquidCrystal_I2C lcd(0x27162); // set the LCD address to 0x27 for a 16 chars and 2 line display для 0x27 - настройка экрана для библиотеки LiquidCrystal_I2C2004V1
//LiquidCrystal_I2C lcd(PCF8574_ADDR_A21_A11_A01, 4, 5, 6, 16, 11, 12, 13, 14, POSITIVE);  // для newE  описание библиотеки http://elchupanibrei.livejournal.com/27443.html#t23347






class BUTTON {
public:
//============================================================================================
// константы настроек класса.
static const byte bounce_            =   50// длительность отслеживания дребезга.
static const byte doubleclick_       =  250// длительность отслеживания двойного нажатия.
static const unsigned long timer_    5000// длительность отслеживания неактивности.
static const unsigned int retention_ 500// длительность отслеживания нажатия и удержания.
//============================================================================================
unsigned long start// старт отсчёта времени.
boolean p;           // состояние пина кнопки.
boolean s;           // программное состояние кнопки.
boolean b;           // состояние таймера фильтра дребезга.
byte    c;           // переменная счётчика двойного нажатия.
boolean t;           // состояние таймера неактивности.
boolean r;           // состояние таймера нажатия и удержания.
//============================================================
boolean click_down;  // событие нажатия.
boolean click_up;    // событие отпускания.
boolean doubleclick// событие двойного нажатия.
boolean timer;       // событие неактивности.
boolean retention;   // событие нажатия и удержания.
//============================================================
byte _pb;
//============================================================
BUTTON(byte pb) {
_pb pb;
pinMode(_pbINPUT);
digitalWrite(_pb1);
//===================
start millis();
p     digitalRead(_pb);
// p     = !digitalRead(_pb); // отключить тихий старт.
s     p;
b     0;
c     0;
t     0;
r     0;
//==============
click_down  0;
click_up    0;
doubleclick 0;
timer       0;
retention   0;
//==============
}

void read() {
//==============================================================================
boolean np digitalRead(_pb); // текущее состояние пина кнопки.
unsigned long stop millis(); // стоп отсчёта времени.
//==============================================================================
click_down  0;
click_up    0;
doubleclick 0;
timer       0;
retention   0;
//==============================================================================
if (np != p) {npclick(); start stop111;} // состояние цифрового пина изменилось.
//==============================================================================
if (!= 0          ) {if (stop start bounce_     ) {0click();      }} // фильтр дребезга.
if (!= 0          ) {if (stop start doubleclick_) {0;               }} // обнуление счётчика двойного клика.
if (!= && == 1) {if (stop start timer_      ) {0timer     1;}} // неактивность.
if (!= && == 0) {if (stop start retention_  ) {0retention 1;}} // нажатие и удержание.
//==============================================================================
}

void click() {                       // нажатие, отпускание, двойное нажатие.
if (== && != p) {p;
if (
== 0) {click_down 1; ++c; if (== 2) {0doubleclick 1;}}
if (
== 1) {click_up   1;}
}
}

};
// конец class BUTTON
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//конец кода для чтения состояний кнопок ~
//=====================================================================================================================================================================================================================================================










//Подтяжку для кнопок на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм

//                 ТУТ НАЗНАЧАЕМ ИМЕНА НАШИХ КНОПОК И К КАКИМ ПИНАМ ОНИ ПОДКЛЮЧЕНЫ           (также сюда пишем имена переменных, то, что обычно пишется ДО void setup().
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//BUTTON REDbutton(31);     //назначаем красной кнопке ножку 31. То есть один конец конпки подключён на пин 31 ардуины меги, а второй  конец конпки подключён на массу (GND)     Подтяжку на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм
//BUTTON BLACKbutton (33);  //назначаем красной кнопке ножку 33. То есть один конец конпки подключён на пин 33 ардуины меги, а второй  конец конпки подключён на массу (GND)    Подтяжку на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм
BUTTON VOLUPbutton(6);   //назначаем кнопке ГРОМКОСТИ++ ножку D6
BUTTON VOLDNbutton(7);   //назначаем кнопке ГРОМКОСТИ-- ножку D7
BUTTON MUTEbutton(8);   //назначаем кнопке MUTE ножку D8
   // BUTTON pin_A(9);
   // BUTTON pin_B(10);
byte MasterVolume 26//СТАВИМ НАЧАЛЬНОЕ ЗНАЧЕНИЕ ГРОМКОСТИ ПРИ ПОДАЧЕ ПИТАНИЯ НА АРДУИНУ - переменная, хранящая в себе громкость выходного звука, 0 - макс громкость, 79- минимальная, 80-255 MUTE http://arduino.ru/Reference/Byte Тип данных byte 8-ми битное беззнаковое целое число, Если DEC - в диапазоне 0..255
#define  VOLUME_INTERVAL  100UL  // интервал(время) между изменениями уровня громкости (0,05 секунд)
boolean Vupupup 0//переменная, показывающая надо ли увеличивать громкость раз в #define  VOLUME_INTERVAL  100UL (0,1Сек)
boolean Vdndndn 0//переменная, показывающая надо ли уменьшать громкость раз в #define  VOLUME_INTERVAL  100UL (0,1Сек)
byte USCORENIE 0//переменная, ускорение изменения громкости при удержании кнопок VOL+ и VOL-
boolean MuteActiv 0// Признак включённого режима MUTE (временное отключение громкости)
byte MasterVolumeDoMUTE 80//Значение грмкости во время того, как включаем MUTE
//для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
int stepVOLamount 2// шаг изменения громкости энкодером
unsigned long currentTimeVoumeControl;
unsigned long loopTimeVoumeControl;

enum {ENC_PIN1 9ENC_PIN2 10};
// Преобразование значения Грея в двоичный код
// без изменений прямиком из wilipedia
unsigned graydecode(unsigned gray) {

unsigned bin;

  for (
bin 0graygray >>= 1)

bin ^= gray;

  return
bin;
}

//  grayValue - Значение Грея
//  value     - Преобразованное значение Грея
//  oldValue  - Старое преобразованное значение Грея


//конец для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//=====================================================================================================================================================================================================================================================






void setup()
 {
Serial.begin(9600); // ком порт
pinMode(13OUTPUT); // настройка пина встроенного светодиода на выход (чтоб моргать мог)
Wire.begin(); // включение библиотеки I2C шины
lcd.init();      // initialize the lcd занимает почти секунду

/*~~~~~~~~ для энкодера~~~~~~~~~~*/
pinMode(ENC_PIN1INPUT); //настройка пинов энкодера
digitalWrite(ENC_PIN11);       // включить подтягивающий резистор http://arduino.ru/Tutorial/DigitalPins
pinMode(ENC_PIN2INPUT);
digitalWrite(ENC_PIN21);
/*~~~~~~~~конец для энкодера~~~~~~~~~~*/
Serial.println("   S E T U P  ok   ");
Serial.println("   ver e22_testenc   ");
MasterVolume 80;//mute
delay (2000);
MasterVolume 26;
Serial.println("perexodim k osnovnoy programme ");
 }
//=====================================================================================================================================================================================================================================================



//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// ЕСЛИ удерживаются кнопки регулировки громкости, то увеличиваем или уменьшаем громкость на один шаг (1dB) с периодичностью (interval - USCORENIE + 8)
void VOLFAST(unsigned long interval )
{
  static
unsigned long prevTime 0// время когда последний раз увеличивали или уменьшали громкость

if(millis() - prevTime interval-USCORENIE) {

prevTime millis();  // если зажаты сразу две кнопки, приоритет будет на громкость вниз.

if (Vupupup == && Vdndndn == 0) {if(interval-USCORENIE>8+20){USCORENIE USCORENIE 8;} if (MasterVolume==0){Serial.print ("I tak VOLUME MAX (0dB)  "); } else (MasterVolume--);  Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB");  digitalWrite(13,!digitalRead(13)); } // если зажата громкость вверх, то увеличиваем громкость на один шаг (1dB) с периодичностью interval.

if (Vdndndn == 1)                 {if(interval-USCORENIE>10+20){USCORENIE USCORENIE 10;} if (MasterVolume==80){Serial.print ("I tak VOLUME MIN (80dB-MUTE)   ");}  else (MasterVolume++);    Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); digitalWrite(13,!digitalRead(13)); }// если зажата громкость вниз, то уменьшаем громкость на один шаг (1dB) с периодичностью interval.



}
}

//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

/* функция void tda7442 вызов управления по I2C ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
void tda7442(byte subaddressbyte data)  //Вызов данных tda7442

Wire.beginTransmission(0x40); /*СТАРТ (посылается бит старта по I2C шине) и Адрес микросхемы  tda7442  (посылается 7бит адреса по I2C шине и еще один нолик)*/
/*после beginTransmission дуина ждёт по линии ДАТА ответа от tda7442 ( присаживание линии на землю во время 8 бита синхросигнала)и потом передает*/
Wire.write(subaddress);       //Подадрес команды
Wire.write(data);             //Команда
Wire.endTransmission();       //СТОП
/* То есть когда есть связь с tda7442, то функция (void tda7442) посылает сначала первый пакет tda7442(0), потом данные этого пакета 0b01000000
   Потом функция (void tda7442) посылает  второй пакет tda7442(1), потом данные этого пакета 0b00000110
   и так до конца: tda7442(9, 0b00000110); */
}
/*конец void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/





void loop() //~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~



VOLUPbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки громкости
VOLDNbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки громкости
MUTEbutton.read();     // читаем фильтрованное значение СТАТУСА кнопки MUTE

                          /*               Примеры
                           REDbutton.read();      // читаем фильтрованное значение СТАТУСА кнопки
                           BLACKbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки
                           if (REDbutton.click_down) {Serial.println("REDbutton = najata"); }             //нажатие кнопки
                           if (REDbutton.click_up) {Serial.println("REDbutton = otpustily"); }            //отпускание кнопки
                           if (REDbutton.doubleclick) {Serial.println("REDbutton = doubleclick"); }       //двойной клик
                           if (REDbutton.timer) {Serial.println("REDbutton = neaktivnost knopki"); }      //неактивность
                           if (REDbutton.retention) {Serial.println("REDbutton = uderjanie");}            // нажатие и удержание
                           */



/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~обработка MUTE~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

if (MasterVolume<80&&MuteActiv ==1){MuteActiv 0;}
 if (
MUTEbutton.click_down)//если кнопка MUTE однократно нажата



// Serial.println("   M U T E     ");

if (MuteActiv == 0){MasterVolumeDoMUTE MasterVolume;}

MuteActiv = (!MuteActiv);
        if (
MuteActiv == 1){ MasterVolumeDoMUTE MasterVolumeMasterVolume=80; }
        if (
MuteActiv==) { MasterVolume MasterVolumeDoMUTEMuteActiv 0; }

Serial.print("MuteActiv = " );Serial.print(MuteActiv);Serial.print("   MasterVolume = "); Serial.println(MasterVolume);

// Serial.println("   END M U T E     ");

}
/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~конец обработки MUTE~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/


/*~~~~~~~~~~~~~~~~~~~~~~обработка нажатия кнопок громкости~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

if (VOLUPbutton.click_down/*если кнопка VOL+ однократно нажата  то ДЕЛАЕМ ШАГ(1 РАЗ): включаем светик, уменьшаем переменную громкости (для увеличения звука)выводим значение громкости в порт.*/

{
           if (
MasterVolume==0){Serial.println ("I tak VOLUME MAX (0dB)"); } else (MasterVolume--);  Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); // выводим значение громкости в ком порт

digitalWrite(13,!digitalRead(13));
        }
  if (
VOLDNbutton.click_down/*если кнопка VOL- однократно нажата то ДЕЛАЕМ ШАГ(1 РАЗ): увеличиваем переменную громкости (для уменьшения звука)выводим значение громкости в порт*/

{
           if (
MasterVolume==80){Serial.println ("I tak VOLUME MIN (80dB-MUTE)");}  else (MasterVolume++);    Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); // выводим значение громкости в ком порт

digitalWrite(13,!digitalRead(13));
        }
/*===================================================================================================================*/

/*~~~~~~~~~~~~~~~~~~~~~~обработка удержания кнопок громкости~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
if (VOLUPbutton.retention==1){Vupupup 1;}//если кнопка нажата  и удерживается //надо бы увеличивать громкость по шагам
if (VOLDNbutton.retention==1){Vdndndn 1; }     //если кнопка нажата  и удержмвается //надо бы уменьшать громкость по шагам

if (VOLUPbutton.click_up) { Vupupup 0USCORENIE 0;}  //если отпустили кнопку, надо бы перестать увеличивать громкость по шагам

if (VOLDNbutton.click_up) { Vdndndn 0USCORENIE 0;}
VOLFAST(VOLUME_INTERVAL); //заходим в функцию VOLFAST, которая  ЕСЛИ удерживаются кнопки регулировки громкости, то увеличивает или уменьшает громкость на один шаг (1dB) с периодичностью VOLUME_INTERVAL.
/*===================================================================================================================*/



/*для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

static uint8_t oldValue 0;

uint8_t grayValue digitalRead(ENC_PIN1) | (digitalRead(ENC_PIN2) << 1), value graydecode(grayValue);

  if (
value == 0// Энкодер вращается

{
    if (
oldValue == 3) { /*  вращение по часовой стрелке // увеличиваем громкость, не более чем до 80*/

if(MasterVolume stepVOLamount <= 80) {(MasterVolume += stepVOLamount); Serial.println(MasterVolume);}
                       }
    else if (
oldValue == 1) { // Влево

if(MasterVolume stepVOLamount >= 0){ (MasterVolume -= stepVOLamount); Serial.println(MasterVolume); }  /* уменьшаем громкость, но не ниже 0*/

}
      }




oldValue value;


/*конец для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/





/*конфигурация void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

tda7442(00b01000000);  //INPUT ATTENUATION    приглушение ВХОДНОГО (IN1-IN4) канала (0 ~ -31.5dB)(0db-макс громкость, без приглушения)
tda7442(10b00000110);  //SURROUND & OUT & EFFECT CONTROL( -6 FIX OFF)
tda7442(20b00000011);  //SURROUND PHASE RESISTOR( 37KOm)
tda7442(30b00011111);  //BXXX0011 BASS SELECTION (0dB)-14dB  (0b0001100 = 14dB; 0b00011000 + 0b00000001 = 0b00011001 (+12dB)
tda7442(40b01111110);  //BXXX0100 TREBLE (0dB)
//tda7442(5, 0b00000000);  //BXXX0101 SPEAKER ATTENUATION "L" (0dB)( SPEAKER SELECTION = 0dB ~ -79dB) громкость правого канала
//tda7442(6, 0b00000000);  //BXXX0110 SPEAKER ATTENUATION "R" (0dB) громкость левого канала
// регулировку громкости можно делать  0dB ~ -79dB в DEC c шагом 1. если (80-255) - то MUTE
tda7442(5,  MasterVolume); //0 - макс громкость, 80-255 - MUTE .
tda7442(6,  MasterVolume);
tda7442(70b00000000);  //BXXX0111 NOT ALLOWED
tda7442(80b00000000);  //BXXX1000 NOT ALLOWED
tda7442(96/*0b00000110*/);  //BXXX1001 INPUT MULTIPLEXER выбор источника IN1-4 (6-in1 4-in4  2-in3 0-in2)
/*конец конфигурации void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/






lcd.backlight();

lcd.setCursor(00);

lcd.print((millis() )/1000); // вывод кол-ва сек работы блока ( 1 строка 1 символ)


lcd.setCursor(70);

/*lcd.print(flagAKB); // вывод флага AKB

  lcd.setCursor(8, 0);
  lcd.print(flagACC); // вывод флага АСС

  lcd.setCursor(9, 0);
  lcd.print(flagREM); // вывод флага rem
  lcd.setCursor(11, 0);
  lcd.print(U_acc_real); // вывод напряжения АСС

  //lcd.setCursor(5,1);
  */
  //-------------------2 строка---------------------------------

lcd.setCursor(01);

lcd.print("VOLUME -");

lcd.setCursor(81);

lcd.print(MasterVolume);

lcd.setCursor(111);

lcd.print("dB");


















}
//конец LOOP//~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~
//=====================================================================================================================================================================================================================================================
//__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
вот еще для другой библиотеки для I2C дисплея
тут я вывел ползунок текущей громкости на дисплей, приведя его к удобному виду (больше полоска = громче)
PHP код:
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//Скетч v22 i7442
// с подавлением дребезга кнопок
// с динамическим увеличением/уменьшением громкости при удержании кнопок ( с УСКОРЕНИЕМ при удержании)
// с энкодером (код грея - коррекция ошибок энкодера, но за счёт этого медленно)
// с функцией MUTE
// дисплей по I2C
//с ползунком громкости
//без активации внутреннего эквалайзера TDA7442D
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// класс титановый велосипед для тактовой кнопки. (версия 1.0)http://arduino.ru/forum/programmirovanie/klass-titanovyi-velosiped-dlya-taktovoi-knopki
// фильтр дребезга, отслеживание событий: нажатие, отпускание, двойное нажатие(doubleclick), нажато и удерживается в течении определённого времени, отпущено и неактивно в течении определённого времени.

#include <Arduino.h>
#include <Wire.h> /*добавление библиотеки I2C шины*/
#include <LiquidCrystal_I2C.h>  /*добавление библиотеки для работы с дисплеем по I2C*/
//LiquidCrystal_I2C lcd(0x27, 16, 2); // set the LCD address to 0x27 for a 16 chars and 2 line display для 0x27 - настройка экрана для библиотеки LiquidCrystal_I2C2004V1
LiquidCrystal_I2C lcd(PCF8574_ADDR_A21_A11_A014561611121314POSITIVE);  // для newE  описание библиотеки http://elchupanibrei.livejournal.com/27443.html#t23347






class BUTTON {
public:
//============================================================================================
// константы настроек класса.
static const byte bounce_            =   50// длительность отслеживания дребезга.
static const byte doubleclick_       =  250// длительность отслеживания двойного нажатия.
static const unsigned long timer_    5000// длительность отслеживания неактивности.
static const unsigned int retention_ 500// длительность отслеживания нажатия и удержания.
//============================================================================================
unsigned long start// старт отсчёта времени.
boolean p;           // состояние пина кнопки.
boolean s;           // программное состояние кнопки.
boolean b;           // состояние таймера фильтра дребезга.
byte    c;           // переменная счётчика двойного нажатия.
boolean t;           // состояние таймера неактивности.
boolean r;           // состояние таймера нажатия и удержания.
//============================================================
boolean click_down;  // событие нажатия.
boolean click_up;    // событие отпускания.
boolean doubleclick// событие двойного нажатия.
boolean timer;       // событие неактивности.
boolean retention;   // событие нажатия и удержания.
//============================================================
byte _pb;
//============================================================
BUTTON(byte pb) {
_pb pb;
pinMode(_pbINPUT);
digitalWrite(_pb1);
//===================
start millis();
p     digitalRead(_pb);
// p     = !digitalRead(_pb); // отключить тихий старт.
s     p;
b     0;
c     0;
t     0;
r     0;
//==============
click_down  0;
click_up    0;
doubleclick 0;
timer       0;
retention   0;
//==============
}

void read() {
//==============================================================================
boolean np digitalRead(_pb); // текущее состояние пина кнопки.
unsigned long stop millis(); // стоп отсчёта времени.
//==============================================================================
click_down  0;
click_up    0;
doubleclick 0;
timer       0;
retention   0;
//==============================================================================
if (np != p) {npclick(); start stop111;} // состояние цифрового пина изменилось.
//==============================================================================
if (!= 0          ) {if (stop start bounce_     ) {0click();      }} // фильтр дребезга.
if (!= 0          ) {if (stop start doubleclick_) {0;               }} // обнуление счётчика двойного клика.
if (!= && == 1) {if (stop start timer_      ) {0timer     1;}} // неактивность.
if (!= && == 0) {if (stop start retention_  ) {0retention 1;}} // нажатие и удержание.
//==============================================================================
}

void click() {                       // нажатие, отпускание, двойное нажатие.
if (== && != p) {p;
if (
== 0) {click_down 1; ++c; if (== 2) {0doubleclick 1;}}
if (
== 1) {click_up   1;}
}
}

};
// конец class BUTTON
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//конец кода для чтения состояний кнопок ~
//=====================================================================================================================================================================================================================================================










//Подтяжку для кнопок на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм

//                 ТУТ НАЗНАЧАЕМ ИМЕНА НАШИХ КНОПОК И К КАКИМ ПИНАМ ОНИ ПОДКЛЮЧЕНЫ           (также сюда пишем имена переменных, то, что обычно пишется ДО void setup().
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//BUTTON REDbutton(31);     //назначаем красной кнопке ножку 31. То есть один конец конпки подключён на пин 31 ардуины меги, а второй  конец конпки подключён на массу (GND)     Подтяжку на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм
//BUTTON BLACKbutton (33);  //назначаем красной кнопке ножку 33. То есть один конец конпки подключён на пин 33 ардуины меги, а второй  конец конпки подключён на массу (GND)    Подтяжку на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм
BUTTON VOLUPbutton(6);   //назначаем кнопке ГРОМКОСТИ++ ножку D6
BUTTON VOLDNbutton(7);   //назначаем кнопке ГРОМКОСТИ-- ножку D7
BUTTON MUTEbutton(8);   //назначаем кнопке MUTE ножку D8
byte MasterVolume 26//СТАВИМ НАЧАЛЬНОЕ ЗНАЧЕНИЕ ГРОМКОСТИ ПРИ ПОДАЧЕ ПИТАНИЯ НА АРДУИНУ - переменная, хранящая в себе громкость выходного звука, 0 - макс громкость, 79- минимальная, 80-255 MUTE http://arduino.ru/Reference/Byte Тип данных byte 8-ми битное беззнаковое целое число, Если DEC - в диапазоне 0..255
#define  VOLUME_INTERVAL  100UL  // интервал(время) между изменениями уровня громкости (0,05 секунд)
boolean Vupupup 0//переменная, показывающая надо ли увеличивать громкость раз в #define  VOLUME_INTERVAL  100UL (0,1Сек)
boolean Vdndndn 0//переменная, показывающая надо ли уменьшать громкость раз в #define  VOLUME_INTERVAL  100UL (0,1Сек)
byte USCORENIE 0//переменная, ускорение изменения громкости при удержании кнопок VOL+ и VOL-
boolean MuteActiv 0// Признак включённого режима MUTE (временное отключение громкости)
byte MasterVolumeDoMUTE 80//Значение грмкости во время того, как включаем MUTE
//для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
int stepVOLamount 2// шаг изменения громкости энкодером
unsigned long currentTimeVoumeControl;
unsigned long loopTimeVoumeControl;

enum {ENC_PIN1 9ENC_PIN2 10};
// Преобразование значения Грея в двоичный код
// без изменений прямиком из wilipedia
unsigned graydecode(unsigned gray) {

unsigned bin;

  for (
bin 0graygray >>= 1)

bin ^= gray;

  return
bin;
}

//  grayValue - Значение Грея
//  value     - Преобразованное значение Грея
//  oldValue  - Старое преобразованное значение Грея


//конец для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//=====================================================================================================================================================================================================================================================






void setup()
 {
Serial.begin(9600); // ком порт
pinMode(13OUTPUT); // настройка пина встроенного светодиода на выход (чтоб моргать мог)
Wire.begin(); // включение библиотеки I2C шины
//lcd.init();      // initialize the lcd занимает почти секунду
lcd.begin(162);//initialize the lcd newE

/*~~~~~~~~ для энкодера~~~~~~~~~~*/
pinMode(ENC_PIN1INPUT); //настройка пинов энкодера
digitalWrite(ENC_PIN11);       // включить подтягивающий резистор http://arduino.ru/Tutorial/DigitalPins
pinMode(ENC_PIN2INPUT);
digitalWrite(ENC_PIN21);
/*~~~~~~~~конец для энкодера~~~~~~~~~~*/
Serial.println("   S E T U P  ok   ");
Serial.println("   ver e24_NEW_E   ");
MasterVolume 80;//mute
delay (2000);
MasterVolume 26;
Serial.println("perexodim k osnovnoy programme ");
 }
//=====================================================================================================================================================================================================================================================



//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// ЕСЛИ удерживаются кнопки регулировки громкости, то увеличиваем или уменьшаем громкость на один шаг (1dB) с периодичностью (interval - USCORENIE + 8)
void VOLFAST(unsigned long interval )
{
  static
unsigned long prevTime 0// время когда последний раз увеличивали или уменьшали громкость

if(millis() - prevTime interval-USCORENIE) {

prevTime millis();  // если зажаты сразу две кнопки, приоритет будет на громкость вниз.

if (Vupupup == && Vdndndn == 0) {if(interval-USCORENIE>8+20){USCORENIE USCORENIE 8;} if (MasterVolume==0){Serial.print ("I tak VOLUME MAX (0dB)  "); } else (MasterVolume--);  Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB");  digitalWrite(13,!digitalRead(13)); } // если зажата громкость вверх, то увеличиваем громкость на один шаг (1dB) с периодичностью interval.

if (Vdndndn == 1)                 {if(interval-USCORENIE>10+20){USCORENIE USCORENIE 10;} if (MasterVolume==80){Serial.print ("I tak VOLUME MIN (80dB-MUTE)   ");}  else (MasterVolume++);    Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); digitalWrite(13,!digitalRead(13)); }// если зажата громкость вниз, то уменьшаем громкость на один шаг (1dB) с периодичностью interval.



}
}

//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~



/* функция void tda7442 вызов управления по I2C ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
void tda7442(byte subaddressbyte data)  //Вызов данных tda7442

Wire.beginTransmission(0x40); /*СТАРТ (посылается бит старта по I2C шине) и Адрес микросхемы  tda7442  (посылается 7бит адреса по I2C шине и еще один нолик)*/
/*после beginTransmission дуина ждёт по линии ДАТА ответа от tda7442 ( присаживание линии на землю во время 8 бита синхросигнала)и потом передает*/
Wire.write(subaddress);       //Подадрес команды
Wire.write(data);             //Команда
Wire.endTransmission();       //СТОП
/* То есть когда есть связь с tda7442, то функция (void tda7442) посылает сначала первый пакет tda7442(0), потом данные этого пакета 0b01000000
   Потом функция (void tda7442) посылает  второй пакет tda7442(1), потом данные этого пакета 0b00000110
   и так до конца: tda7442(9, 0b00000110); */
}
/*конец void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/





void loop() //~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~



VOLUPbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки громкости
VOLDNbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки громкости
MUTEbutton.read();     // читаем фильтрованное значение СТАТУСА кнопки MUTE

                          /*               Примеры
                           REDbutton.read();      // читаем фильтрованное значение СТАТУСА кнопки
                           BLACKbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки
                           if (REDbutton.click_down) {Serial.println("REDbutton = najata"); }             //нажатие кнопки
                           if (REDbutton.click_up) {Serial.println("REDbutton = otpustily"); }            //отпускание кнопки
                           if (REDbutton.doubleclick) {Serial.println("REDbutton = doubleclick"); }       //двойной клик
                           if (REDbutton.timer) {Serial.println("REDbutton = neaktivnost knopki"); }      //неактивность
                           if (REDbutton.retention) {Serial.println("REDbutton = uderjanie");}            // нажатие и удержание
                           */



/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~обработка MUTE~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

if (MasterVolume<80&&MuteActiv ==1){MuteActiv 0;}
 if (
MUTEbutton.click_down)//если кнопка MUTE однократно нажата



// Serial.println("   M U T E     ");

if (MuteActiv == 0){MasterVolumeDoMUTE MasterVolume;}

MuteActiv = (!MuteActiv);
        if (
MuteActiv == 1){ MasterVolumeDoMUTE MasterVolumeMasterVolume=80; }
        if (
MuteActiv==) { MasterVolume MasterVolumeDoMUTEMuteActiv 0; }

Serial.print("MuteActiv = " );Serial.print(MuteActiv);Serial.print("   MasterVolume = "); Serial.println(MasterVolume);

// Serial.println("   END M U T E     ");

}
/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~конец обработки MUTE~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/


/*~~~~~~~~~~~~~~~~~~~~~~обработка нажатия кнопок громкости~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

if (VOLUPbutton.click_down/*если кнопка VOL+ однократно нажата  то ДЕЛАЕМ ШАГ(1 РАЗ): включаем светик, уменьшаем переменную громкости (для увеличения звука)выводим значение громкости в порт.*/

{
           if (
MasterVolume==0){Serial.println ("I tak VOLUME MAX (0dB)"); } else (MasterVolume--);  Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); // выводим значение громкости в ком порт

digitalWrite(13,!digitalRead(13));
        }
  if (
VOLDNbutton.click_down/*если кнопка VOL- однократно нажата то ДЕЛАЕМ ШАГ(1 РАЗ): увеличиваем переменную громкости (для уменьшения звука)выводим значение громкости в порт*/

{
           if (
MasterVolume==80){Serial.println ("I tak VOLUME MIN (80dB-MUTE)");}  else (MasterVolume++);    Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); // выводим значение громкости в ком порт

digitalWrite(13,!digitalRead(13));
        }
/*===================================================================================================================*/

/*~~~~~~~~~~~~~~~~~~~~~~обработка удержания кнопок громкости~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
if (VOLUPbutton.retention==1){Vupupup 1;}//если кнопка нажата  и удерживается //надо бы увеличивать громкость по шагам
if (VOLDNbutton.retention==1){Vdndndn 1; }     //если кнопка нажата  и удержмвается //надо бы уменьшать громкость по шагам

if (VOLUPbutton.click_up) { Vupupup 0USCORENIE 0;}  //если отпустили кнопку, надо бы перестать увеличивать громкость по шагам

if (VOLDNbutton.click_up) { Vdndndn 0USCORENIE 0;}
VOLFAST(VOLUME_INTERVAL); //заходим в функцию VOLFAST, которая  ЕСЛИ удерживаются кнопки регулировки громкости, то увеличивает или уменьшает громкость на один шаг (1dB) с периодичностью VOLUME_INTERVAL.
/*===================================================================================================================*/



/*для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

static uint8_t oldValue 0;

uint8_t grayValue digitalRead(ENC_PIN1) | (digitalRead(ENC_PIN2) << 1), value graydecode(grayValue);

  if (
value == 0// Энкодер вращается

{
    if (
oldValue == 3) { /*  вращение по часовой стрелке // увеличиваем громкость, не более чем до 80*/

if(MasterVolume stepVOLamount <= 80) {(MasterVolume += stepVOLamount); Serial.println(MasterVolume);digitalWrite(13,!digitalRead(13));}
                       }
    else if (
oldValue == 1) { // Влево

if(MasterVolume stepVOLamount >= 0){ (MasterVolume -= stepVOLamount); Serial.println(MasterVolume);digitalWrite(13,!digitalRead(13)); }  /* уменьшаем громкость, но не ниже 0*/

}
      }




oldValue value;


/*конец для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/





/*конфигурация void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

tda7442(00b01000000);  //INPUT ATTENUATION    приглушение ВХОДНОГО (IN1-IN4) канала (0 ~ -31.5dB)(0db-макс громкость, без приглушения)
tda7442(10b00000110);  //SURROUND & OUT & EFFECT CONTROL( -6 FIX OFF)
tda7442(20b00000011);  //SURROUND PHASE RESISTOR( 37KOm)
tda7442(30b00011111);  //BXXX0011 BASS SELECTION (0dB)-14dB  (0b0001100 = 14dB; 0b00011000 + 0b00000001 = 0b00011001 (+12dB)
tda7442(40b01111110);  //BXXX0100 TREBLE (0dB)
//tda7442(5, 0b00000000);  //BXXX0101 SPEAKER ATTENUATION "L" (0dB)( SPEAKER SELECTION = 0dB ~ -79dB) громкость правого канала
//tda7442(6, 0b00000000);  //BXXX0110 SPEAKER ATTENUATION "R" (0dB) громкость левого канала
// регулировку громкости можно делать  0dB ~ -79dB в DEC c шагом 1. если (80-255) - то MUTE
tda7442(5,  MasterVolume); //0 - макс громкость, 80-255 - MUTE .
tda7442(6,  MasterVolume);
tda7442(70b00000000);  //BXXX0111 NOT ALLOWED
tda7442(80b00000000);  //BXXX1000 NOT ALLOWED
tda7442(96/*0b00000110*/);  //BXXX1001 INPUT MULTIPLEXER выбор источника IN1-4 (6-in1 4-in4  2-in3 0-in2)
/*конец конфигурации void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/






lcd.backlight();





int Mdisp =map(MasterVolume080800);// переменная, зеркалим значение громкости, чтобы нормально выводить на дисплей(громче-больше)http://arduino.ua/ru/prog/Map






lcd.printHorizontalGraph('v'0Mdisp80); //name of the bar, first  row, current value, max. value

lcd.setCursor(00);

//lcd.print((millis() )/1000); // вывод кол-ва сек работы блока ( 1 строка 1 символ)


lcd.setCursor(70);

/*lcd.print(flagAKB); // вывод флага AKB

  lcd.setCursor(8, 0);
  lcd.print(flagACC); // вывод флага АСС

  lcd.setCursor(9, 0);
  lcd.print(flagREM); // вывод флага rem
  lcd.setCursor(11, 0);
  lcd.print(U_acc_real); // вывод напряжения АСС

  //lcd.setCursor(5,1);
  */
  //-------------------2 строка---------------------------------

lcd.setCursor(01);

lcd.print("VOLUME -");

lcd.setCursor(81);
  if (
MasterVolume==80){ lcd.print("MUTE");} else  {lcd.print(MasterVolume); }

lcd.setCursor(111);

lcd.print("dB");


















}
//конец LOOP//~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~
//=====================================================================================================================================================================================================================================================
//__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Последний раз редактировалось oleg707; 18.10.2016 в 02:13.
oleg707 вне форума   Ответить с цитированием
Старый 18.10.2016, 22:50   #25
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 40
Город: Gdynia
Регион: другой - для добавления сообщить ab
Сообщений: 2,548
oleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond repute
По умолчанию

столкнулся с одним моментом. Когда подключен дисплей, то звуковой тракт ловит помеху от I2C шины. Если дисплей отключен - всё тихо.
Выражается в лёгком писке.
Как бороть?


РАЗОБРАЛСЯ.
Не было массы на кондёре С4, который идёт на ножку 23(CREF).
Из-за этого шла помеха от I2C шины на OUT.
Теперь на максимальной громкости абсолютная тишина.

Последний раз редактировалось oleg707; 20.10.2016 в 22:36.
oleg707 вне форума   Ответить с цитированием
Старый 19.10.2016, 00:04   #26
demtro
Старший Пользователь

Регистрация: 17.12.2014
Возраст: 33
Город: Самара
Регион: 63, 163
Машина: Lifan Solano
Сообщений: 184
demtro is on a distinguished road
По умолчанию

Если не трудно в диптрейсе укажите номиналы элементов, какую атмегу используете? Планирую повторить вашу схему с небольшими доработками и добавлением необходимых мне частей
demtro вне форума   Ответить с цитированием
Старый 19.10.2016, 00:19   #27
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 40
Город: Gdynia
Регион: другой - для добавления сообщить ab
Сообщений: 2,548
oleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond repute
По умолчанию

Цитата:
Сообщение от demtro Посмотреть сообщение
Если не трудно в диптрейсе укажите номиналы элементов, какую атмегу используете? Планирую повторить вашу схему с небольшими доработками и добавлением необходимых мне частей
328P. Можно 8, они по выводам одинаковые. Только скетч сразу залить.
номиналы в диптрейсе указаны, или я что пропустил?
oleg707 вне форума   Ответить с цитированием
Старый 21.10.2016, 01:24   #28
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 40
Город: Gdynia
Регион: другой - для добавления сообщить ab
Сообщений: 2,548
oleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond repute
По умолчанию вот скетч, который начал меня устраивать 3

PHP код:
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//Скетч v29 i7442
// с подавлением дребезга кнопок
// с динамическим увеличением/уменьшением громкости при удержании кнопок ( с УСКОРЕНИЕМ при удержании)
// с энкодером (код грея - коррекция ошибок энкодера)
// динамическое изменение скорости уменьшения\увеличения громкости при долгом воздействии на энкодер++. (требуется тонкая подстройка в реальной машине)
// с функцией MUTE
// дисплей по I2C
// с ползунком громкости
// с монитором по ком-порту
//мигание встроенного светодиода при вращении энкодером или при нажатии-удержании кнопок громкости.
//без активации внутреннего эквалайзера TDA7442D
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// класс титановый велосипед для тактовой кнопки. (версия 1.0)http://arduino.ru/forum/programmirovanie/klass-titanovyi-velosiped-dlya-taktovoi-knopki
// фильтр дребезга, отслеживание событий: нажатие, отпускание, двойное нажатие(doubleclick), нажато и удерживается в течении определённого времени, отпущено и неактивно в течении определённого времени.

#include <Arduino.h>
#include <Wire.h> /*добавление библиотеки I2C шины*/
#include <LiquidCrystal_I2C.h>  /*добавление библиотеки для работы с дисплеем по I2C*/
//LiquidCrystal_I2C lcd(0x27, 16, 2); // set the LCD address to 0x27 for a 16 chars and 2 line display для 0x27 - настройка экрана для библиотеки LiquidCrystal_I2C2004V1
LiquidCrystal_I2C lcd(PCF8574_ADDR_A21_A11_A014561611121314POSITIVE);  // для newE  описание библиотеки http://elchupanibrei.livejournal.com/27443.html#t23347






class BUTTON {
public:
//============================================================================================
// константы настроек класса.
static const byte bounce_            =   50// длительность отслеживания дребезга.
static const byte doubleclick_       =  250// длительность отслеживания двойного нажатия.
static const unsigned long timer_    5000// длительность отслеживания неактивности.
static const unsigned int retention_ 500// длительность отслеживания нажатия и удержания.
//============================================================================================
unsigned long start// старт отсчёта времени.
boolean p;           // состояние пина кнопки.
boolean s;           // программное состояние кнопки.
boolean b;           // состояние таймера фильтра дребезга.
byte    c;           // переменная счётчика двойного нажатия.
boolean t;           // состояние таймера неактивности.
boolean r;           // состояние таймера нажатия и удержания.
//============================================================
boolean click_down;  // событие нажатия.
boolean click_up;    // событие отпускания.
boolean doubleclick// событие двойного нажатия.
boolean timer;       // событие неактивности.
boolean retention;   // событие нажатия и удержания.
//============================================================
byte _pb;
//============================================================
BUTTON(byte pb) {
_pb pb;
pinMode(_pbINPUT);
digitalWrite(_pb1);
//===================
start millis();
p     digitalRead(_pb);
// p     = !digitalRead(_pb); // отключить тихий старт.
s     p;
b     0;
c     0;
t     0;
r     0;
//==============
click_down  0;
click_up    0;
doubleclick 0;
timer       0;
retention   0;
//==============
}

void read() {
//==============================================================================
boolean np digitalRead(_pb); // текущее состояние пина кнопки.
unsigned long stop millis(); // стоп отсчёта времени.
//==============================================================================
click_down  0;
click_up    0;
doubleclick 0;
timer       0;
retention   0;
//==============================================================================
if (np != p) {npclick(); start stop111;} // состояние цифрового пина изменилось.
//==============================================================================
if (!= 0          ) {if (stop start bounce_     ) {0click();      }} // фильтр дребезга.
if (!= 0          ) {if (stop start doubleclick_) {0;               }} // обнуление счётчика двойного клика.
if (!= && == 1) {if (stop start timer_      ) {0timer     1;}} // неактивность.
if (!= && == 0) {if (stop start retention_  ) {0retention 1;}} // нажатие и удержание.
//==============================================================================
}

void click() {                       // нажатие, отпускание, двойное нажатие.
if (== && != p) {p;
if (
== 0) {click_down 1; ++c; if (== 2) {0doubleclick 1;}}
if (
== 1) {click_up   1;}
}
}

};
// конец class BUTTON
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//конец кода для чтения состояний кнопок ~
//=====================================================================================================================================================================================================================================================










//Подтяжку для кнопок на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм

//                 ТУТ НАЗНАЧАЕМ ИМЕНА НАШИХ КНОПОК И К КАКИМ ПИНАМ ОНИ ПОДКЛЮЧЕНЫ           (также сюда пишем имена переменных, то, что обычно пишется ДО void setup().
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//BUTTON REDbutton(31);     //назначаем красной кнопке ножку 31. То есть один конец конпки подключён на пин 31 ардуины меги, а второй  конец конпки подключён на массу (GND)     Подтяжку на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм
//BUTTON BLACKbutton (33);  //назначаем красной кнопке ножку 33. То есть один конец конпки подключён на пин 33 ардуины меги, а второй  конец конпки подключён на массу (GND)    Подтяжку на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм
BUTTON VOLUPbutton(6);   //назначаем кнопке ГРОМКОСТИ++ ножку D6
BUTTON VOLDNbutton(7);   //назначаем кнопке ГРОМКОСТИ-- ножку D7
BUTTON MUTEbutton(8);   //назначаем кнопке MUTE ножку D8
byte MasterVolume 24//СТАВИМ НАЧАЛЬНОЕ ЗНАЧЕНИЕ ГРОМКОСТИ ПРИ ПОДАЧЕ ПИТАНИЯ НА АРДУИНУ - переменная, хранящая в себе громкость выходного звука, 0 - макс громкость, 79- минимальная, 80-255 MUTE http://arduino.ru/Reference/Byte Тип данных byte 8-ми битное беззнаковое целое число, Если DEC - в диапазоне 0..255
#define  VOLUME_INTERVAL  100UL  // интервал(время) между изменениями уровня громкости (0,05 секунд)
boolean Vupupup 0//переменная, показывающая надо ли увеличивать громкость раз в #define  VOLUME_INTERVAL  100UL (0,1Сек)
boolean Vdndndn 0//переменная, показывающая надо ли уменьшать громкость раз в #define  VOLUME_INTERVAL  100UL (0,1Сек)
byte USCORENIE 0//переменная, ускорение изменения громкости при удержании кнопок VOL+ и VOL-
boolean MuteActiv 0// Признак включённого режима MUTE (временное отключение громкости)
byte MasterVolumeDoMUTE 80//Значение грмкости во время того, как включаем MUTE

//====================================================================================
//для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
byte stepVOLamount 0// шаг изменения громкости энкодером. Логика меняется в строках 310
int stepENC 0// шаг изменения громкости энкодером в режиме ускорения (постоянное вращение)

unsigned long currentTimeVoumeControl;
unsigned long loopTimeVoumeControl;

unsigned long prevTimeE millis(); // время когда последний раз переключали энкодер

enum {ENC_PIN1 9ENC_PIN2 10};
// Преобразование значения Грея в двоичный код
// без изменений прямиком из wilipedia


unsigned graydecode(unsigned gray) {

unsigned bin;

  for (
bin 0graygray >>= 1)

bin ^= gray;

  return
bin;
}

//  grayValue - Значение Грея
//  value     - Преобразованное значение Грея
//  oldValue  - Старое преобразованное значение Грея


//конец для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//====================================================================================
//=====================================================================================================================================================================================================================================================






void setup()
 {
Serial.begin(9600); // ком порт
pinMode(13OUTPUT); // настройка пина встроенного светодиода на выход (чтоб моргать мог)
Wire.begin(); // включение библиотеки I2C шины
//lcd.init();      // initialize the lcd занимает почти секунду
lcd.begin(162);//initialize the lcd newE

/*~~~~~~~~ для энкодера~~~~~~~~~~*/
pinMode(ENC_PIN1INPUT); //настройка пинов энкодера
digitalWrite(ENC_PIN11);       // включить подтягивающий резистор http://arduino.ru/Tutorial/DigitalPins
pinMode(ENC_PIN2INPUT);
digitalWrite(ENC_PIN21);

/*~~~~~~~~конец для энкодера~~~~~~~~~~*/
Serial.println("   S E T U P  ok   ");
Serial.println("   ver e31_NEW_E   ");
MasterVolume 80;//mute
delay (2000);
MasterVolume 24;
Serial.println("perexodim k osnovnoy programme ");
 }
//=====================================================================================================================================================================================================================================================



//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// ЕСЛИ удерживаются кнопки регулировки громкости, то увеличиваем или уменьшаем громкость на один шаг (1dB) с периодичностью (interval - USCORENIE + 8)
void VOLFAST(unsigned long interval )
{
  static
unsigned long prevTime 0// время когда последний раз увеличивали или уменьшали громкость

if(millis() - prevTime interval-USCORENIE) {

prevTime millis();  // если зажаты сразу две кнопки, приоритет будет на громкость вниз.

if (Vupupup == && Vdndndn == 0) {if(interval-USCORENIE>8+20){USCORENIE USCORENIE 8;} if (MasterVolume==0){Serial.print ("I tak VOLUME MAX (0dB)  "); } else (MasterVolume--);  Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB");  digitalWrite(13,!digitalRead(13)); } // если зажата громкость вверх, то увеличиваем громкость на один шаг (1dB) с периодичностью interval.

if (Vdndndn == 1)                 {if(interval-USCORENIE>10+20){USCORENIE USCORENIE 10;} if (MasterVolume==80){Serial.print ("I tak VOLUME MIN (80dB-MUTE)   ");}  else (MasterVolume++);    Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); digitalWrite(13,!digitalRead(13)); }// если зажата громкость вниз, то уменьшаем громкость на один шаг (1dB) с периодичностью interval.



}
}

//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~



/* функция void tda7442 вызов управления по I2C ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
void tda7442(byte subaddressbyte data)  //Вызов данных tda7442

Wire.beginTransmission(0x40); /*СТАРТ (посылается бит старта по I2C шине) и Адрес микросхемы  tda7442  (посылается 7бит адреса по I2C шине и еще один нолик)*/
/*после beginTransmission дуина ждёт по линии ДАТА ответа от tda7442 ( присаживание линии на землю во время 8 бита синхросигнала)и потом передает*/
Wire.write(subaddress);       //Подадрес команды
Wire.write(data);             //Команда
Wire.endTransmission();       //СТОП
/* То есть когда есть связь с tda7442, то функция (void tda7442) посылает сначала первый пакет tda7442(0), потом данные этого пакета 0b01000000
   Потом функция (void tda7442) посылает  второй пакет tda7442(1), потом данные этого пакета 0b00000110
   и так до конца: tda7442(9, 0b00000110); */
}
/*конец void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

//===========================================================================================================================================================================
//===========================================================================================================================================================================
//===========================================================================================================================================================================

void printDISPLAY(unsigned long interval){
  static
unsigned long prevTime=0;
  if(
millis()-prevTime>interval){

prevTime=millis();


int Mdisp =map(MasterVolume080800);// переменная, зеркалим значение громкости, чтобы нормально выводить на дисплей(громче-больше)http://arduino.ua/ru/prog/Map






lcd.printHorizontalGraph('v'0Mdisp80); //name of the bar, first  row, current value, max. value

lcd.setCursor(00);

//lcd.print((millis() )/1000); // вывод кол-ва сек работы блока ( 1 строка 1 символ)


lcd.setCursor(70);


//-------------------2 строка---------------------------------

lcd.setCursor(01);
  if (
MasterVolume==80){ lcd.print("  MUTE  ");  } else  {lcd.print("VOLUME -");  }

// lcd.write(("VOLUME -")+(MasterVolume));   // так получится только с двумя аргументами

lcd.print(MasterVolume);
//  lcd.setCursor(12, 1);
lcd.print(" dB ");

if (
13,1){digitalWrite(13,0);}
//lcd.noBacklight();
//lcd.Backlight();


}
}



//===========================================================================================================================================================================
//===========================================================================================================================================================================
//===========================================================================================================================================================================

void ENCODER (unsigned long interval){
  static
unsigned long prevTime=0;
  if(
millis()-prevTime>interval){

prevTime=millis();

//    ENCuscorenie(500);

static uint8_t oldValue 0;

uint8_t grayValue digitalRead(ENC_PIN1) | (digitalRead(ENC_PIN2) << 1), value graydecode(grayValue);




  if (
stepENC >0)
  {
    if((
millis() - prevTimeE 120 )  )
    {

      if (
stepENC>6){stepENC=6;}//НАДО ОбНУЛЯТЬРАЗ В 420

if((millis() - prevTimeE 130 )  ) { prevTimeE millis(); stepENC--; }
    }
  }

  if (
value == 0// Энкодер вращается






    if (
oldValue == 3) { /*  вращение по часовой стрелке // увеличиваем громкость, не более чем до 80*/


if (MasterVolume == 80){stepENC 1;} else {stepENC++;}    Serial.println(stepENC);
                                                        if(
stepENC ) {stepVOLamount 1;}
                                                        else  if(
stepENC 10 ) {stepVOLamount 4;}
                                                        else  if(
stepENC 14 ) {stepVOLamount 6;}
                                                        else  if(
stepENC 24 ) {stepVOLamount 8;}

prevTimeE millis();
                                                        if(
MasterVolume stepVOLamount <= 80) {(MasterVolume += stepVOLamount);}else {MasterVolume 80;}


                       }
    else if (
oldValue == 1) { // Влево



if (MasterVolume == 0){stepENC 1;} else {stepENC++;}    Serial.println(stepENC);
                                                        if(
stepENC ) {stepVOLamount 1;}
                                                        else  if(
stepENC ) {stepVOLamount 4;}
                                                        else  if(
stepENC 12 ) {stepVOLamount 6;}
                                                        else  if(
stepENC 18 ) {stepVOLamount 10;}

prevTimeE millis();
                                                        if(
MasterVolume stepVOLamount >= 0){ (MasterVolume -= stepVOLamount);} else{ MasterVolume 0/*Serial.println(MasterVolume);*/ }  /* уменьшаем громкость, но не ниже 0*/


}
      }





oldValue value;




  }
}

//===========================================================================================================================================================================
//===========================================================================================================================================================================
//===========================================================================================================================================================================
/*/~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//  с периодичностью interval
void ENCuscorenie(unsigned long interval )
{

  static unsigned long prevTime = 0; // время когда последний раз переключали
  if((millis() - prevTime > interval)  )
  {
    prevTime = millis();  //
    digitalWrite(13,0);


  }
}
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ */
//===========================================================================================================================================================================
//===========================================================================================================================================================================
//===========================================================================================================================================================================


void loop() //~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~





VOLUPbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки громкости
VOLDNbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки громкости
MUTEbutton.read();     // читаем фильтрованное значение СТАТУСА кнопки MUTE

                          /*               Примеры
                           REDbutton.read();      // читаем фильтрованное значение СТАТУСА кнопки
                           BLACKbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки
                           if (REDbutton.click_down) {Serial.println("REDbutton = najata"); }             //нажатие кнопки
                           if (REDbutton.click_up) {Serial.println("REDbutton = otpustily"); }            //отпускание кнопки
                           if (REDbutton.doubleclick) {Serial.println("REDbutton = doubleclick"); }       //двойной клик
                           if (REDbutton.timer) {Serial.println("REDbutton = neaktivnost knopki"); }      //неактивность
                           if (REDbutton.retention) {Serial.println("REDbutton = uderjanie");}            // нажатие и удержание
                           */



/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~обработка MUTE~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

if (MasterVolume<80&&MuteActiv ==1){MuteActiv 0;}
 if (
MUTEbutton.click_down)//если кнопка MUTE однократно нажата



// Serial.println("   M U T E     ");

if (MuteActiv == 0){MasterVolumeDoMUTE MasterVolume;}

MuteActiv = (!MuteActiv);
        if (
MuteActiv == 1){ MasterVolumeDoMUTE MasterVolumeMasterVolume=80; }
        if (
MuteActiv==) { MasterVolume MasterVolumeDoMUTEMuteActiv 0; }

Serial.print("MuteActiv = " );Serial.print(MuteActiv);Serial.print("   MasterVolume = "); Serial.println(MasterVolume);

// Serial.println("   END M U T E     ");

}
/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~конец обработки MUTE~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/


/*~~~~~~~~~~~~~~~~~~~~~~обработка нажатия кнопок громкости~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

if (VOLUPbutton.click_down/*если кнопка VOL+ однократно нажата  то ДЕЛАЕМ ШАГ(1 РАЗ): включаем светик, уменьшаем переменную громкости (для увеличения звука)выводим значение громкости в порт.*/

{
           if (
MasterVolume==0){Serial.println ("I tak VOLUME MAX (0dB)"); } else (MasterVolume--);  Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); // выводим значение громкости в ком порт

digitalWrite(13,!digitalRead(13));
        }
  if (
VOLDNbutton.click_down/*если кнопка VOL- однократно нажата то ДЕЛАЕМ ШАГ(1 РАЗ): увеличиваем переменную громкости (для уменьшения звука)выводим значение громкости в порт*/

{
           if (
MasterVolume==80){Serial.println ("I tak VOLUME MIN (80dB-MUTE)");}  else (MasterVolume++);    Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); // выводим значение громкости в ком порт

digitalWrite(13,!digitalRead(13));
        }
/*===================================================================================================================*/

/*~~~~~~~~~~~~~~~~~~~~~~обработка удержания кнопок громкости~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
if (VOLUPbutton.retention==1){Vupupup 1;}                  //если кнопка нажата  и удерживается //надо бы увеличивать громкость по шагам
if (VOLDNbutton.retention==1){Vdndndn 1; }                 //если кнопка нажата  и удержмвается //надо бы уменьшать громкость по шагам

if (VOLUPbutton.click_up) { Vupupup 0USCORENIE 0;}   //если отпустили кнопку, надо бы перестать увеличивать громкость по шагам

if (VOLDNbutton.click_up) { Vdndndn 0USCORENIE 0;}
VOLFAST(VOLUME_INTERVAL); //заходим в функцию VOLFAST, которая  ЕСЛИ удерживаются кнопки регулировки громкости, то увеличивает или уменьшает громкость на один шаг (1dB) с периодичностью VOLUME_INTERVAL.
/*===================================================================================================================*/



/*для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
ENCODER(0); // опрос энкодера раз в 0 миллисекунду
/*конец для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/





/*конфигурация void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

tda7442(00b01000000);  //INPUT ATTENUATION    приглушение ВХОДНОГО (IN1-IN4) канала (0 ~ -31.5dB)(0db-макс громкость, без приглушения)
tda7442(10b00000110);  //SURROUND & OUT & EFFECT CONTROL( -6 FIX OFF)
tda7442(20b00000011);  //SURROUND PHASE RESISTOR( 37KOm)
tda7442(30b00011111);  //BXXX0011 BASS SELECTION (0dB)-14dB  (0b0001100 = 14dB; 0b00011000 + 0b00000001 = 0b00011001 (+12dB)
tda7442(40b01111110);  //BXXX0100 TREBLE (0dB)
//tda7442(5, 0b00000000);  //BXXX0101 SPEAKER ATTENUATION "L" (0dB)( SPEAKER SELECTION = 0dB ~ -79dB) громкость правого канала
//tda7442(6, 0b00000000);  //BXXX0110 SPEAKER ATTENUATION "R" (0dB) громкость левого канала
// регулировку громкости можно делать  0dB ~ -79dB в DEC c шагом 1. если (80-255) - то MUTE
tda7442(5,  MasterVolume); //0 - макс громкость, 80-255 - MUTE .
tda7442(6,  MasterVolume);
tda7442(70b00000000);  //BXXX0111 NOT ALLOWED
tda7442(80b00000000);  //BXXX1000 NOT ALLOWED
tda7442(96/*0b00000110*/);  //BXXX1001 INPUT MULTIPLEXER выбор источника IN1-4 (6-in1 4-in4  2-in3 0-in2)
/*конец конфигурации void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/



















printDISPLAY(100); // выводим на дисплей раз в 100( запуская фушкцию)






}//конец LOOP//~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~
//=====================================================================================================================================================================================================================================================
//__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Последний раз редактировалось oleg707; 21.10.2016 в 22:36. Причина: доработка
oleg707 вне форума   Ответить с цитированием
Старый 24.10.2016, 22:28   #29
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 40
Город: Gdynia
Регион: другой - для добавления сообщить ab
Сообщений: 2,548
oleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond repute
По умолчанию

PHP код:
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//Скетч v32 i7442
// с подавлением дребезга кнопок
// с динамическим увеличением/уменьшением громкости при удержании кнопок ( с УСКОРЕНИЕМ при удержании)
// с энкодером (код грея - коррекция ошибок энкодера)
// динамическое изменение скорости уменьшения\увеличения громкости при долгом воздействии на энкодер++. (требуется тонкая подстройка в реальной машине)
// с функцией MUTE
// дисплей по I2C
// с ползунком громкости на дисплее
// с монитором по ком-порту
//мигание встроенного светодиода при вращении энкодером или при нажатии-удержании кнопок громкости.
//без активации внутреннего эквалайзера TDA7442D
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// класс титановый велосипед для тактовой кнопки. (версия 1.0)http://arduino.ru/forum/programmirovanie/klass-titanovyi-velosiped-dlya-taktovoi-knopki
// фильтр дребезга, отслеживание событий: нажатие, отпускание, двойное нажатие(doubleclick), нажато и удерживается в течении определённого времени, отпущено и неактивно в течении определённого времени.

#include <Arduino.h>
#include <Wire.h> /*добавление библиотеки I2C шины*/
#include <LiquidCrystal_I2C.h>  /*добавление библиотеки для работы с дисплеем по I2C*/
//LiquidCrystal_I2C lcd(0x27, 16, 2); // set the LCD address to 0x27 for a 16 chars and 2 line display для 0x27 - настройка экрана для библиотеки LiquidCrystal_I2C2004V1
LiquidCrystal_I2C lcd(PCF8574_ADDR_A21_A11_A014561611121314POSITIVE);  // для newE  описание библиотеки http://elchupanibrei.livejournal.com/27443.html#t23347






class BUTTON {
public:
//============================================================================================
// константы настроек класса.
static const byte bounce_            =   50// длительность отслеживания дребезга.
static const byte doubleclick_       =  250// длительность отслеживания двойного нажатия.
static const unsigned long timer_    5000// длительность отслеживания неактивности.
static const unsigned int retention_ 500// длительность отслеживания нажатия и удержания.
//============================================================================================
unsigned long start// старт отсчёта времени.
boolean p;           // состояние пина кнопки.
boolean s;           // программное состояние кнопки.
boolean b;           // состояние таймера фильтра дребезга.
byte    c;           // переменная счётчика двойного нажатия.
boolean t;           // состояние таймера неактивности.
boolean r;           // состояние таймера нажатия и удержания.
//============================================================
boolean click_down;  // событие нажатия.
boolean click_up;    // событие отпускания.
boolean doubleclick// событие двойного нажатия.
boolean timer;       // событие неактивности.
boolean retention;   // событие нажатия и удержания.
//============================================================
byte _pb;
//============================================================
BUTTON(byte pb) {
_pb pb;
pinMode(_pbINPUT);
digitalWrite(_pb1);
//===================
start millis();
p     digitalRead(_pb);
// p     = !digitalRead(_pb); // отключить тихий старт.
s     p;
b     0;
c     0;
t     0;
r     0;
//==============
click_down  0;
click_up    0;
doubleclick 0;
timer       0;
retention   0;
//==============
}

void read() {
//==============================================================================
boolean np digitalRead(_pb); // текущее состояние пина кнопки.
unsigned long stop millis(); // стоп отсчёта времени.
//==============================================================================
click_down  0;
click_up    0;
doubleclick 0;
timer       0;
retention   0;
//==============================================================================
if (np != p) {npclick(); start stop111;} // состояние цифрового пина изменилось.
//==============================================================================
if (!= 0          ) {if (stop start bounce_     ) {0click();      }} // фильтр дребезга.
if (!= 0          ) {if (stop start doubleclick_) {0;               }} // обнуление счётчика двойного клика.
if (!= && == 1) {if (stop start timer_      ) {0timer     1;}} // неактивность.
if (!= && == 0) {if (stop start retention_  ) {0retention 1;}} // нажатие и удержание.
//==============================================================================
}

void click() {                       // нажатие, отпускание, двойное нажатие.
if (== && != p) {p;
if (
== 0) {click_down 1; ++c; if (== 2) {0doubleclick 1;}}
if (
== 1) {click_up   1;}
}
}

};
// конец class BUTTON
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//конец кода для чтения состояний кнопок ~
//=====================================================================================================================================================================================================================================================










//Подтяжку для кнопок на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм

//                 ТУТ НАЗНАЧАЕМ ИМЕНА НАШИХ КНОПОК И К КАКИМ ПИНАМ ОНИ ПОДКЛЮЧЕНЫ           (также сюда пишем имена переменных, то, что обычно пишется ДО void setup().
//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//BUTTON REDbutton(31);     //назначаем красной кнопке ножку 31. То есть один конец конпки подключён на пин 31 ардуины меги, а второй  конец конпки подключён на массу (GND)     Подтяжку на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм
//BUTTON BLACKbutton (33);  //назначаем красной кнопке ножку 33. То есть один конец конпки подключён на пин 33 ардуины меги, а второй  конец конпки подключён на массу (GND)    Подтяжку на +5В делать не надо,  код для чтения состояний кнопок включает внутренний подтягивающий резистор на 20кОм
BUTTON VOLUPbutton(6);   //назначаем кнопке ГРОМКОСТИ++ ножку D6
BUTTON VOLDNbutton(7);   //назначаем кнопке ГРОМКОСТИ-- ножку D7
BUTTON MUTEbutton(8);   //назначаем кнопке MUTE ножку D8
byte MasterVolume 24//СТАВИМ НАЧАЛЬНОЕ ЗНАЧЕНИЕ ГРОМКОСТИ ПРИ ПОДАЧЕ ПИТАНИЯ НА АРДУИНУ - переменная, хранящая в себе громкость выходного звука, 0 - макс громкость, 79- минимальная, 80-255 MUTE http://arduino.ru/Reference/Byte Тип данных byte 8-ми битное беззнаковое целое число, Если DEC - в диапазоне 0..255
#define  VOLUME_INTERVAL  100UL  // интервал(время) между изменениями уровня громкости (0,05 секунд)
boolean Vupupup 0//переменная, показывающая надо ли увеличивать громкость раз в #define  VOLUME_INTERVAL  100UL (0,1Сек)
boolean Vdndndn 0//переменная, показывающая надо ли уменьшать громкость раз в #define  VOLUME_INTERVAL  100UL (0,1Сек)
byte USCORENIE 0//переменная, ускорение изменения громкости при удержании кнопок VOL+ и VOL-
boolean MuteActiv 0// Признак включённого режима MUTE (временное отключение громкости)
byte MasterVolumeDoMUTE 80//Значение грмкости во время того, как включаем MUTE

//====================================================================================
//для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
byte stepVOLamount 0// шаг изменения громкости энкодером. Логика меняется в строках 310
int stepENC 0// шаг изменения громкости энкодером в режиме ускорения (постоянное вращение)

unsigned long currentTimeVoumeControl;
unsigned long loopTimeVoumeControl;
unsigned long prevTimeE millis(); // время когда последний раз переключали энкодер

enum {ENC_PIN1 9ENC_PIN2 10};
// Преобразование значения Грея в двоичный код
// без изменений прямиком из wilipedia


unsigned graydecode(unsigned gray) {

unsigned bin;

  for (
bin 0graygray >>= 1)

bin ^= gray;

  return
bin;
}

//  grayValue - Значение Грея
//  value     - Преобразованное значение Грея
//  oldValue  - Старое преобразованное значение Грея


//конец для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
//====================================================================================
//=====================================================================================================================================================================================================================================================






void setup()
 {
Serial.begin(9600); // ком порт
pinMode(13OUTPUT); // настройка пина встроенного светодиода на выход (чтоб моргать мог)
Wire.begin(); // включение библиотеки I2C шины
//lcd.init();      // initialize the lcd занимает почти секунду
lcd.begin(162);//initialize the lcd newE

/*~~~~~~~~ для энкодера~~~~~~~~~~*/
pinMode(ENC_PIN1INPUT); //настройка пинов энкодера
digitalWrite(ENC_PIN11);       // включить подтягивающий резистор http://arduino.ru/Tutorial/DigitalPins
pinMode(ENC_PIN2INPUT);
digitalWrite(ENC_PIN21);

/*~~~~~~~~конец для энкодера~~~~~~~~~~*/
Serial.println("   S E T U P  ok   ");
Serial.println("   ver e32_NEW_Eopt   ");
MasterVolume 80;//mute
lcd.noBacklight();
delay (2000);
MasterVolume 24;
Serial.println("perexodim k osnovnoy programme ");
lcd.backlight();
 }
//=====================================================================================================================================================================================================================================================



//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// ЕСЛИ удерживаются кнопки регулировки громкости, то увеличиваем или уменьшаем громкость на один шаг (1dB) с периодичностью (interval - USCORENIE + 8)
void VOLFAST(unsigned long interval )
{
  static
unsigned long prevTime 0// время когда последний раз увеличивали или уменьшали громкость

if(millis() - prevTime interval-USCORENIE) {

prevTime millis();  // если зажаты сразу две кнопки, приоритет будет на громкость вниз.

if (Vupupup == && Vdndndn == 0) {if(interval-USCORENIE>8+20){USCORENIE USCORENIE 8;} if (MasterVolume==0){Serial.print ("I tak VOLUME MAX (0dB)  "); } else (MasterVolume--);  Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB");  digitalWrite(13,!digitalRead(13)); } // если зажата громкость вверх, то увеличиваем громкость на один шаг (1dB) с периодичностью interval.

if (Vdndndn == 1)                 {if(interval-USCORENIE>10+20){USCORENIE USCORENIE 10;} if (MasterVolume==80){Serial.print ("I tak VOLUME MIN (80dB-MUTE)   ");}  else (MasterVolume++);    Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); digitalWrite(13,!digitalRead(13)); }// если зажата громкость вниз, то уменьшаем громкость на один шаг (1dB) с периодичностью interval.



}
}

//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~



/* функция void tda7442 вызов управления по I2C ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
void tda7442(byte subaddressbyte data)  //Вызов данных tda7442

Wire.beginTransmission(0x40); /*СТАРТ (посылается бит старта по I2C шине) и Адрес микросхемы  tda7442  (посылается 7бит адреса по I2C шине и еще один нолик)*/
/*после beginTransmission дуина ждёт по линии ДАТА ответа от tda7442 ( присаживание линии на землю во время 8 бита синхросигнала)и потом передает*/
Wire.write(subaddress);       //Подадрес команды
Wire.write(data);             //Команда
Wire.endTransmission();       //СТОП
/* То есть когда есть связь с tda7442, то функция (void tda7442) посылает сначала первый пакет tda7442(0), потом данные этого пакета 0b01000000
   Потом функция (void tda7442) посылает  второй пакет tda7442(1), потом данные этого пакета 0b00000110
   и так до конца: tda7442(9, 0b00000110); */
}
/*конец void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

//===========================================================================================================================================================================
//===========================================================================================================================================================================
//===========================================================================================================================================================================

void printDISPLAY(unsigned long interval){
  static
unsigned long prevTime=0;
  if(
millis()-prevTime>interval){

prevTime=millis();

int Mdisp =map(MasterVolume080800);// переменная, зеркалим значение громкости, чтобы нормально выводить на дисплей(громче-больше)http://arduino.ua/ru/prog/Map


// lcd.setCursor(0, 0); не надо явно указывать, т.к. отсчет все равно с 0,0
lcd.printHorizontalGraph('v'0Mdisp80); //name of the bar, first  row, current value, max. value вывод полоски громкости в первой строке

  //-------------------2 строка---------------------------------
lcd.setCursor(01); //2строка 0символ
if (MasterVolume==80){ lcd.print("  MUTE  ");  } else  {lcd.print("VOLUME -");  }
lcd.print(MasterVolume);
lcd.print("dB ");

if (
13,1){digitalWrite(13,0);}


  }
}



//===========================================================================================================================================================================
//===========================================================================================================================================================================
//===========================================================================================================================================================================

void ENCODER (unsigned long interval){
  static
unsigned long prevTime=0;
  if(
millis()-prevTime>interval){

prevTime=millis();

      static
uint8_t oldValue 0;

uint8_t grayValue digitalRead(ENC_PIN1) | (digitalRead(ENC_PIN2) << 1), value graydecode(grayValue);




  if (
stepENC >0)
  {
    if((
millis() - prevTimeE 120 )  )
    {

      if (
stepENC>6){stepENC=6;}//НАДО ОбНУЛЯТЬРАЗ В 420

if((millis() - prevTimeE 130 )  ) { prevTimeE millis(); stepENC--; }
    }
  }

  if (
value == 0// Энкодер вращается






    if (
oldValue == 3) { /*  вращение по часовой стрелке // увеличиваем громкость, не более чем до 80*/


if (MasterVolume == 80){stepENC 1;} else {stepENC++;}    Serial.println(stepENC);
                                                        if(
stepENC ) {stepVOLamount 1;}
                                                        else  if(
stepENC 10 ) {stepVOLamount 4;}
                                                        else  if(
stepENC 14 ) {stepVOLamount 6;}
                                                        else  if(
stepENC 24 ) {stepVOLamount 8;}

prevTimeE millis();
                                                        if(
MasterVolume stepVOLamount <= 80) {(MasterVolume += stepVOLamount);}else {MasterVolume 80;}


                       }
    else if (
oldValue == 1) { // Влево



if (MasterVolume == 0){stepENC 1;} else {stepENC++;}    Serial.println(stepENC);
                                                        if(
stepENC ) {stepVOLamount 1;}
                                                        else  if(
stepENC ) {stepVOLamount 4;}
                                                        else  if(
stepENC 12 ) {stepVOLamount 6;}
                                                        else  if(
stepENC 18 ) {stepVOLamount 10;}

prevTimeE millis();
                                                        if(
MasterVolume stepVOLamount >= 0){ (MasterVolume -= stepVOLamount);} else{ MasterVolume 0/*Serial.println(MasterVolume);*/ }  /* уменьшаем громкость, но не ниже 0*/


}
      }





oldValue value;




  }
}

//===========================================================================================================================================================================
//===========================================================================================================================================================================
//===========================================================================================================================================================================



void loop() //~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~





VOLUPbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки громкости
VOLDNbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки громкости
MUTEbutton.read();     // читаем фильтрованное значение СТАТУСА кнопки MUTE

                          /*               Примеры
                           REDbutton.read();      // читаем фильтрованное значение СТАТУСА кнопки
                           BLACKbutton.read();    // читаем фильтрованное значение СТАТУСА кнопки
                           if (REDbutton.click_down) {Serial.println("REDbutton = najata"); }             //нажатие кнопки
                           if (REDbutton.click_up) {Serial.println("REDbutton = otpustily"); }            //отпускание кнопки
                           if (REDbutton.doubleclick) {Serial.println("REDbutton = doubleclick"); }       //двойной клик
                           if (REDbutton.timer) {Serial.println("REDbutton = neaktivnost knopki"); }      //неактивность
                           if (REDbutton.retention) {Serial.println("REDbutton = uderjanie");}            // нажатие и удержание
                           */



/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~обработка MUTE~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

if (MasterVolume<80&&MuteActiv ==1){MuteActiv 0;}
 if (
MUTEbutton.click_down)//если кнопка MUTE однократно нажата


        if (
MuteActiv == 0){MasterVolumeDoMUTE MasterVolume;}

MuteActiv = (!MuteActiv);
        if (
MuteActiv == 1){ MasterVolumeDoMUTE MasterVolumeMasterVolume=80; }
        if (
MuteActiv==) { MasterVolume MasterVolumeDoMUTEMuteActiv 0; }

Serial.print("MuteActiv = " );Serial.print(MuteActiv);Serial.print("   MasterVolume = "); Serial.println(MasterVolume);
        }
/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~конец обработки MUTE~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/


/*~~~~~~~~~~~~~~~~~~~~~~обработка нажатия кнопок громкости~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

if (VOLUPbutton.click_down/*если кнопка VOL+ однократно нажата  то ДЕЛАЕМ ШАГ(1 РАЗ): включаем светик, уменьшаем переменную громкости (для увеличения звука)выводим значение громкости в порт.*/

{
           if (
MasterVolume==0){Serial.println ("I tak VOLUME MAX (0dB)"); } else (MasterVolume--);  Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); // выводим значение громкости в ком порт

digitalWrite(13,!digitalRead(13));
        }
  if (
VOLDNbutton.click_down/*если кнопка VOL- однократно нажата то ДЕЛАЕМ ШАГ(1 РАЗ): увеличиваем переменную громкости (для уменьшения звука)выводим значение громкости в порт*/

{
           if (
MasterVolume==80){Serial.println ("I tak VOLUME MIN (80dB-MUTE)");}  else (MasterVolume++);    Serial.print("MasterVolume = "); Serial.print(MasterVolume); Serial.println("dB"); // выводим значение громкости в ком порт

digitalWrite(13,!digitalRead(13));
        }
/*===================================================================================================================*/

/*~~~~~~~~~~~~~~~~~~~~~~обработка удержания кнопок громкости~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
if (VOLUPbutton.retention==1){Vupupup 1;}                  //если кнопка нажата  и удерживается //надо бы увеличивать громкость по шагам
if (VOLDNbutton.retention==1){Vdndndn 1; }                 //если кнопка нажата  и удержмвается //надо бы уменьшать громкость по шагам

if (VOLUPbutton.click_up) { Vupupup 0USCORENIE 0;}   //если отпустили кнопку, надо бы перестать увеличивать громкость по шагам

if (VOLDNbutton.click_up) { Vdndndn 0USCORENIE 0;}
VOLFAST(VOLUME_INTERVAL); //заходим в функцию VOLFAST, которая  ЕСЛИ удерживаются кнопки регулировки громкости, то увеличивает или уменьшает громкость на один шаг (1dB) с периодичностью VOLUME_INTERVAL.
/*===================================================================================================================*/



/*для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
ENCODER(0); // опрос энкодера раз в 0 миллисекунду
/*конец для энкодера~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/





/*конфигурация void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/

tda7442(00b01000000);  //INPUT ATTENUATION    приглушение ВХОДНОГО (IN1-IN4) канала (0 ~ -31.5dB)(0db-макс громкость, без приглушения)
tda7442(10b00000110);  //SURROUND & OUT & EFFECT CONTROL( -6 FIX OFF)
tda7442(20b00000011);  //SURROUND PHASE RESISTOR( 37KOm)
tda7442(30b00011111);  //BXXX0011 BASS SELECTION (0dB)-14dB  (0b0001100 = 14dB; 0b00011000 + 0b00000001 = 0b00011001 (+12dB)
tda7442(40b01111110);  //BXXX0100 TREBLE (0dB)
//tda7442(5, 0b00000000);  //BXXX0101 SPEAKER ATTENUATION "L" (0dB)( SPEAKER SELECTION = 0dB ~ -79dB) громкость правого канала
//tda7442(6, 0b00000000);  //BXXX0110 SPEAKER ATTENUATION "R" (0dB) громкость левого канала
// регулировку громкости можно делать  0dB ~ -79dB в DEC c шагом 1. если (80-255) - то MUTE
tda7442(5,  MasterVolume); //0 - макс громкость, 80-255 - MUTE .
tda7442(6,  MasterVolume);
tda7442(70b00000000);  //BXXX0111 NOT ALLOWED
tda7442(80b00000000);  //BXXX1000 NOT ALLOWED
tda7442(96/*0b00000110*/);  //BXXX1001 INPUT MULTIPLEXER выбор источника IN1-4 (6-in1 4-in4  2-in3 0-in2)
/*конец конфигурации void tda7442~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/



















printDISPLAY(100); // выводим на дисплей раз в 100( запуская фушкцию)






}//конец LOOP//~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~`~
//=====================================================================================================================================================================================================================================================
//__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
oleg707 вне форума   Ответить с цитированием
Старый 25.10.2016, 07:33   #30
demtro
Старший Пользователь

Регистрация: 17.12.2014
Возраст: 33
Город: Самара
Регион: 63, 163
Машина: Lifan Solano
Сообщений: 184
demtro is on a distinguished road
По умолчанию

Как на счет микширования источников? Имеет ли смысл через tda7442 это делать? Или лучше их физически объединить через сумматор? Думаю просто на счет pcm2704+бт модуль+ радио
demtro вне форума   Ответить с цитированием
Ответ


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.



Часовой пояс GMT +4, время: 23:07.


Работает на vBulletin® версия 3.8.4.
Copyright ©2000 - 2024, Jelsoft Enterprises Ltd.
Перевод: zCarot
