нужна помощь в схема технике.

[admin]

Что бы не ставить концевики и герконы , используй серву или ШД

[ViNiGaL]

Сообщение от admin

Что бы не ставить концевики и герконы , используй серву или ШД

есть шаговый двигатель от старого принтера, он очень большой

[ViNiGaL]

поставить хочу рядом с фонарем госс. знака

Сообщение от ViNiGaL

поставить хочу рядом с фонарем госс. знака

для многих автомобилей это почти единственное место для камеры. впрочем не самое плохое. при угле обзора камеры 140-150градусов углы бампера видно.

Сообщение от джи-дай

Чо так переживаешь? ....
Ничо я не впариваю...А для парковки радар есть.

я не переживаю ни сколько, просто ты уже не первый раз хвастаешься своей камерой на крыше. человек про схемотехнику спрашивает, а ты ему про накрышного робота. Понятно что на крыше камера будет пачкаться значительно меньше, но с крыши она не видит того что должна видеть.
При наличии камеры парктроники не нужны вовсе. к тому же парктроникам все равно - пять сантиметров до препятствия или двадцать, он тупо пищит и все.

[джи-дай]

У мну расстояние на мониторе и какой датчик сработал показывает...
Ладно...мир, дружба,жувачка...

[ViNiGaL]

Сообщение от mcf1

для многих автомобилей это почти единственное место для камеры. впрочем не самое плохое. при угле обзора камеры 140-150градусов углы бампера видно.

Я не до конца выразил свою мысль. Камера будет прятаца в ручку багажника, поэтому я сильно ограничен размерами конструкции, двигатель от мыльницы с планетарным редуктором выбрал из за малого размера (на рисунке в первом посте красный)

[Vic58]

Сообщение от джи-дай

А на камеру не налипает?.....
Вот так у меня стоит позиционируемая камера...(мою раз в месяц)

Думается я у многих уже руки чесались ее оттуда позаимствовать ....

Сообщение от ViNiGaL

Я не до конца выразил свою мысль. Камера будет прятаца в ручку багажника,

Интересная задумка! А ручка сможет свои функции выполнять со всеми этими надстройками?

[awtoap]

А если электромагнит приделать - подал напругу вылезла, убрал - возврат за счет пружины... :-)

[ViNiGaL]

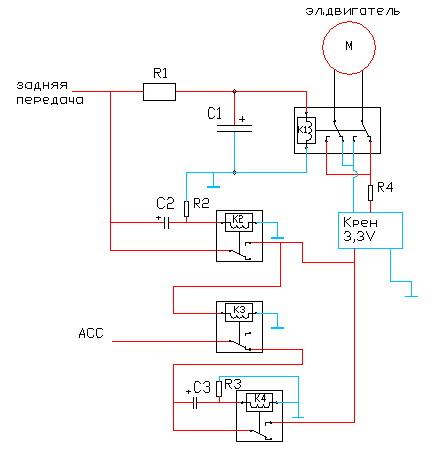

Вот начертил покритикуйте, или поправьте, о то как-то громоздко получается.
Емкость С1 подберу под задержку в пол секунды
Емкость С2 и С3 под импульс длиной в одну секунду
Вместо доводчика поставлю магнит,
Кто знаком с законом Ома, подскажите пожалуйста номинал ограничивающего резистора R4,
Потребление Эл. Двигателя в номинале 120мА.

Сообщение от Vic58

А ручка сможет свои функции выполнять со всеми этими надстройками?

да.

[джи-дай]

Сообщение от ViNiGaL

Я не до конца выразил свою мысль. Камера будет прятаца в ручку багажника, поэтому я сильно ограничен размерами конструкции, двигатель от мыльницы с планетарным редуктором выбрал из за малого размера (на рисунке в первом посте красный)

Могу ещё одну наводку дать....механизм движения каредки CD-ROM.Там довольно небоьшого размера коллекторный движок +червячный привод...
