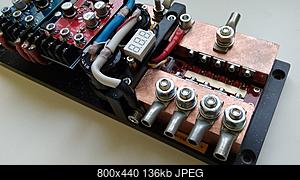

Законченный вариант дистрибьютора питания (
начало...)

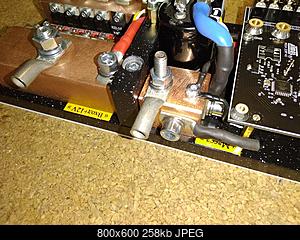

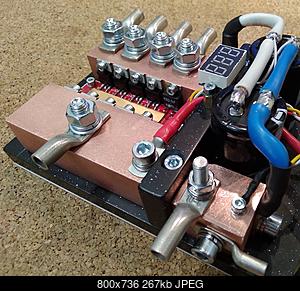

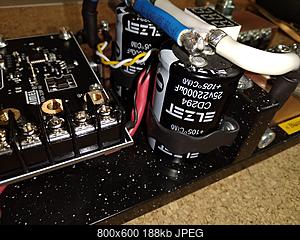

На выходе два электролита

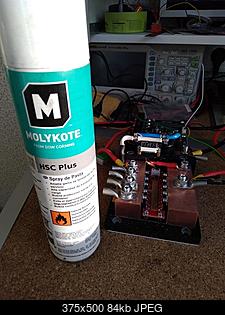

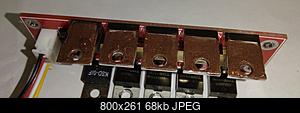

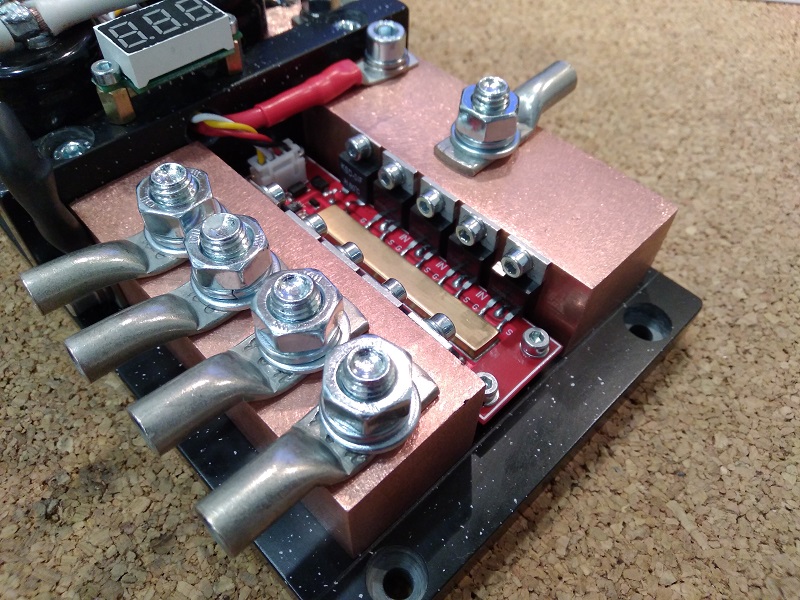

Полевики через электропроводную пасту
Molykote.

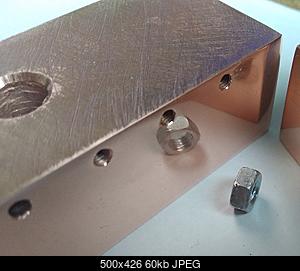

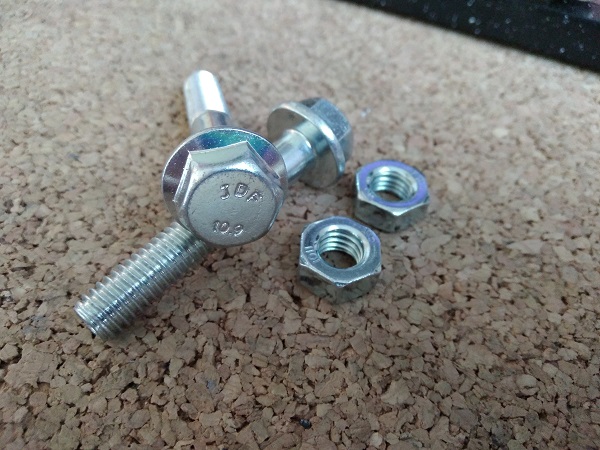

Болты М8 индекс закалки 10,9
Со спиленными "шляпами"...
Плавный пуск запуска дистрибьютора 1,2 сек. (напряжение плавно нарастает до максимального).
Задержка на отключение при КЗ на выходе 400 мс (при холодном старте, когда происходит зарядка конденсаторов в усилителях, дистрибьютор не отключается).
Максимальный ток нагрузки при напряжении +/-14,5В, который мне удалось сделать - 80А. Температура на терминалах после 4 часов работы 30-35 градусов (при окружающей в 21С). Теоретически дистрибьютор рассчитан на ток до 150А, но пока не тестировал...
В качестве контроллера управления использовал полноценный
блок питания с двумя каналами по +/-5В. Все опции БП актуальны и в этом дистрибьюторе. При кручении стартером, напряжение на силовом выходе "проседает", но не отключается. Падение напряжения на выходе относительно входного при напряжении входа 14,5В и токе нагрузки 80А составляет 0,07В.
При включённом АСС и работающем дистрибьюторе, при коротком замыкании на его выходе, система отключается. Если при этом АСС не убиралось, то происходит повторное включение контроллера управления с выставленным алгоритмом запуска каналов. Если короткое замыкание на выходе дистрибьютора присутствует, то все каналы на блоке управления включатся, кроме самого дистрибьютора (зажигается светодиод, сигнализирующий о проблеме).

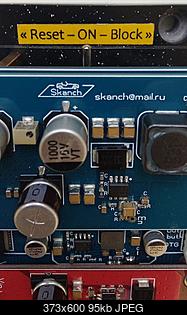

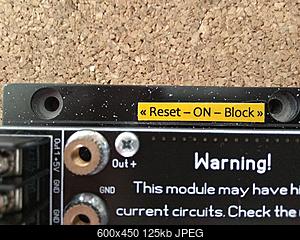

Принудительный сброс (reset) контроллера и блокировка включения системы тоже присутствует.
Габариты: длина 27 см, ширина 11 см, высота 7 см.

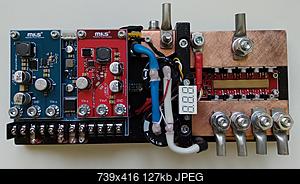

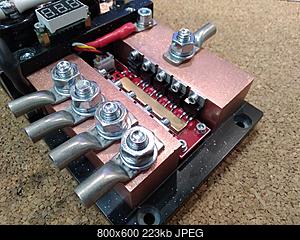

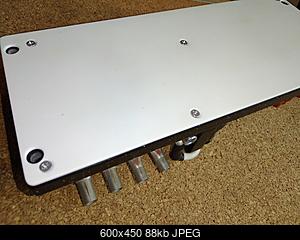

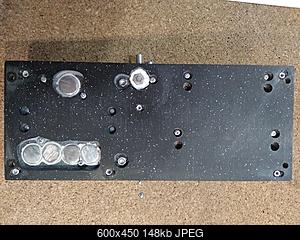

Окончательная сборка
