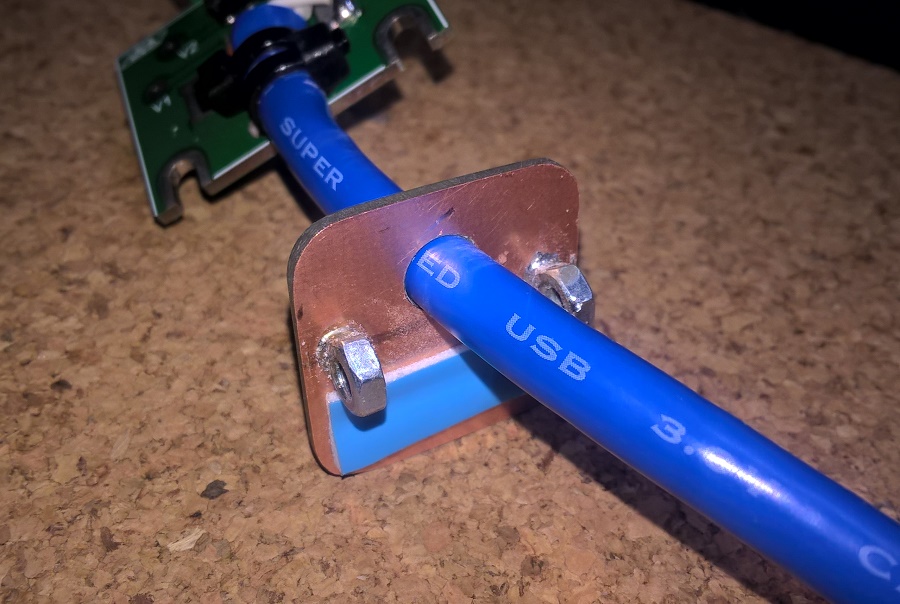

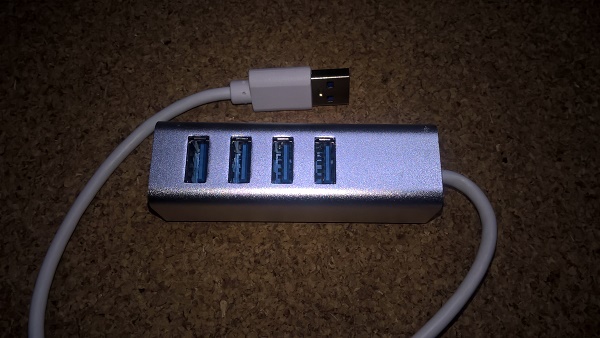

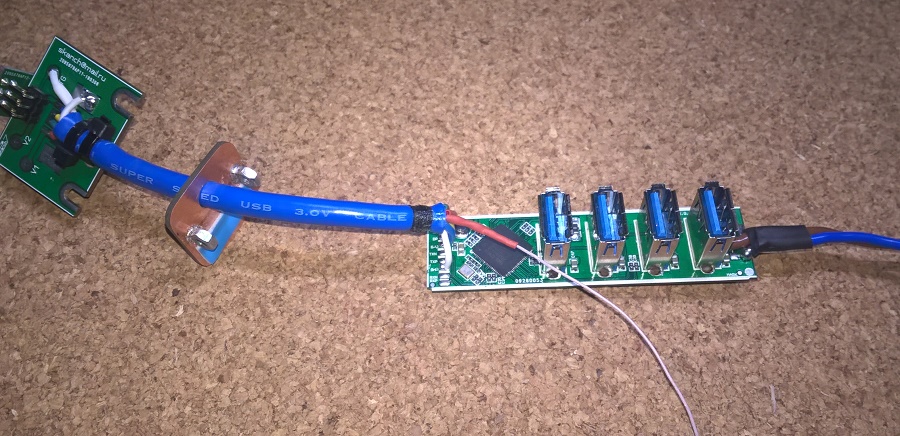

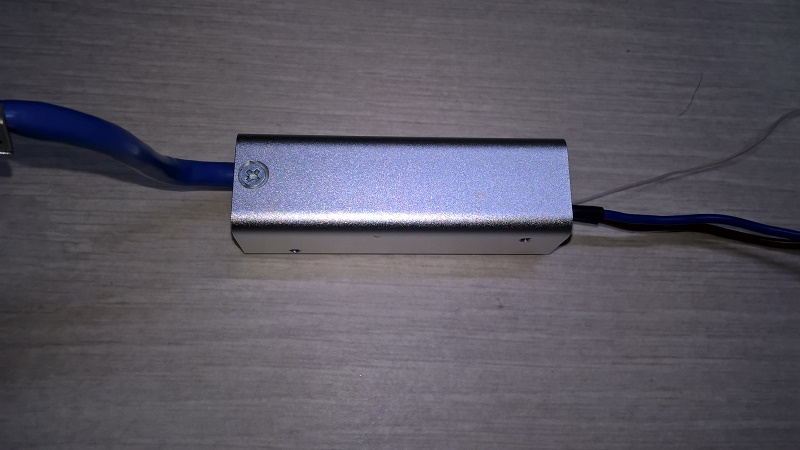

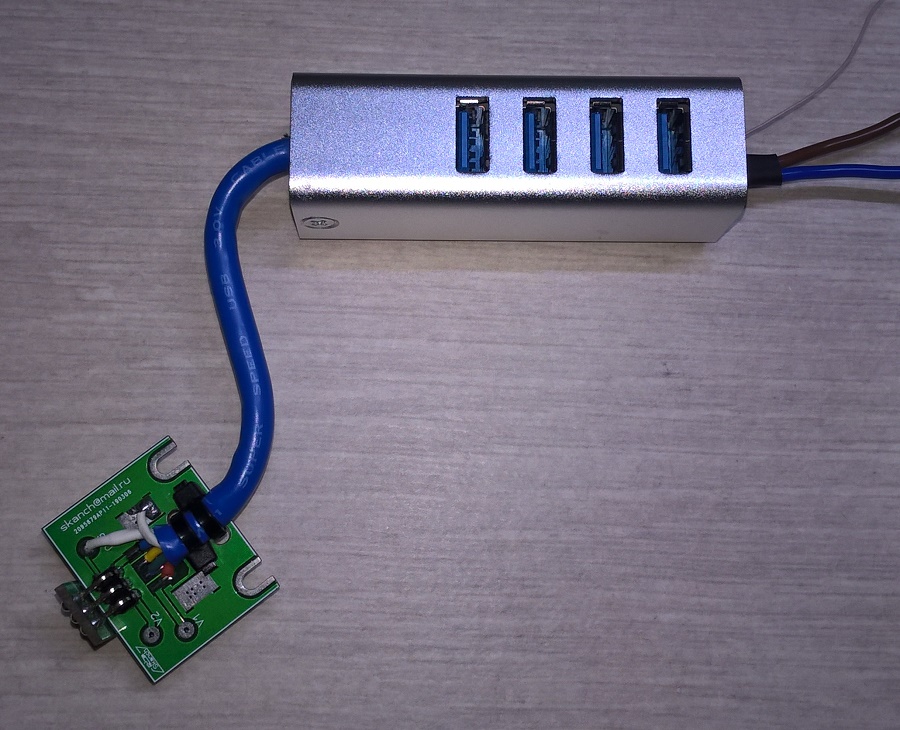

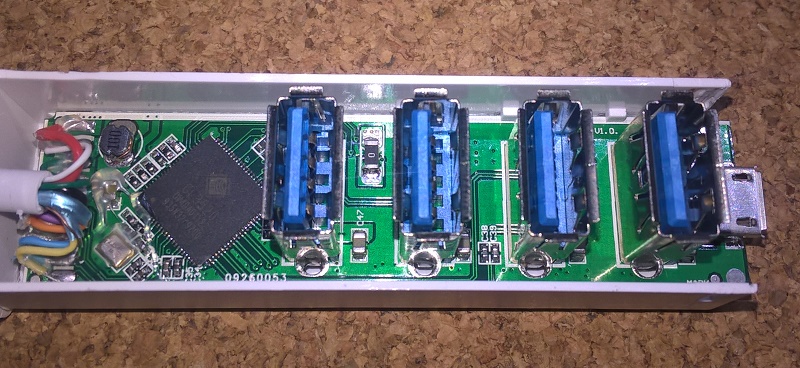

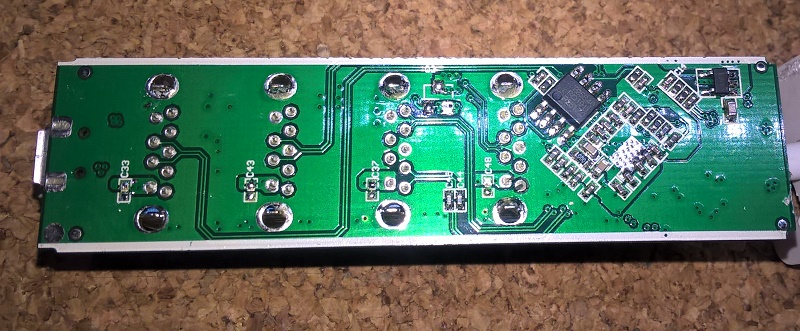

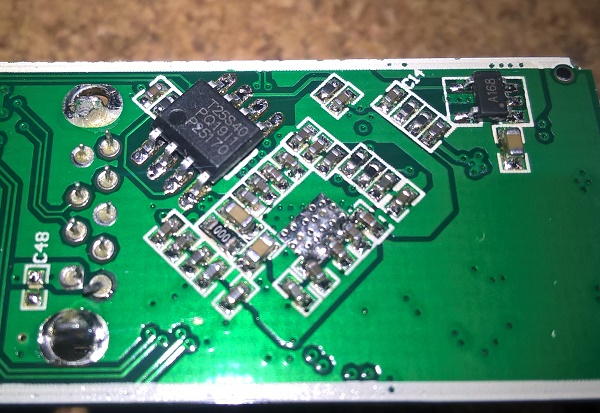

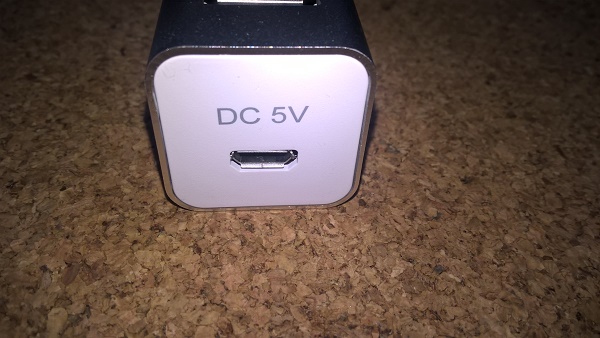

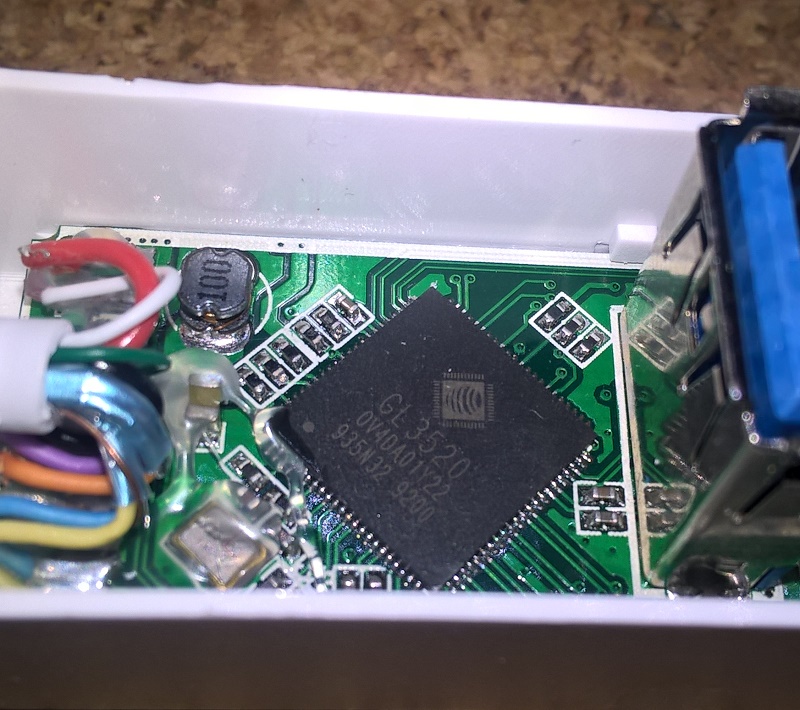

Ещё один HUB, который прошёл проверку и показал нормальные результаты. Собран на чипе GL3520 с поддержкой функции МТТ, на четырёхслойной плате, с разъёмом micro USB дополнительного внешнего питания. Качество пайки без нареканий. Очень маленький, корпус из облегчённого алюминия, толщина стенок 2 мм, что позволяет нарезать резьбу для фиксации на поверхности. При тестах охлаждения до - 25С в течение 3 часов и последующем включении все подключённые в HUB устройства определились без проблем. Ниже картинки доработки.
Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 481
Размер:	138.8 Кб
ID:	51614 Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 525
Размер:	260.6 Кб
ID:	51615

Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 445
Размер:	138.9 Кб
ID:	51616 Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 508
Размер:	225.8 Кб
ID:	51617

Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 507
Размер:	218.2 Кб
ID:	51618 Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 479
Размер:	186.3 Кб
ID:	51619

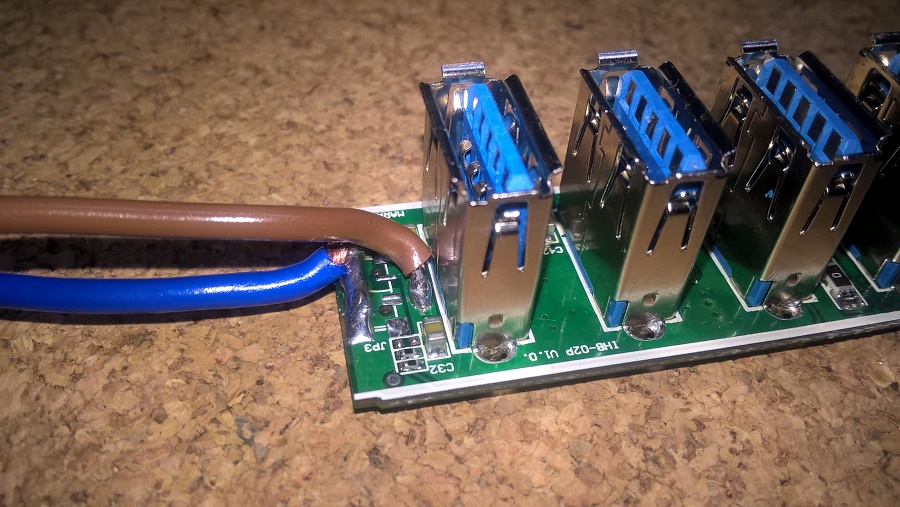

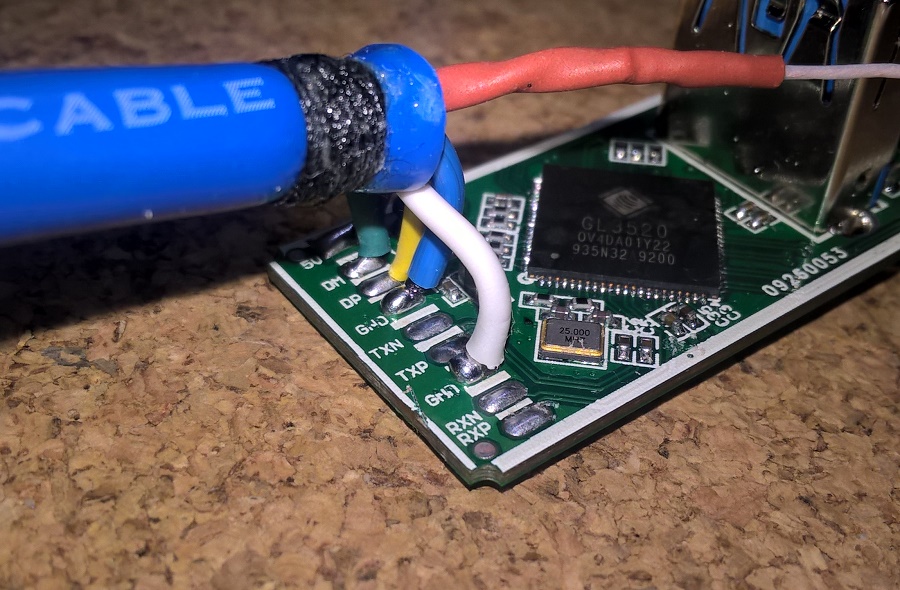

Разъём micro USB "сдул" и провода припаял прямо на плату.

Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 499
Размер:	261.9 Кб
ID:	51620 Нажмите на изображение для увеличения
Название: 8.jpg
Просмотров: 502
Размер:	274.6 Кб
ID:	51621

Нажмите на изображение для увеличения
Название: 9.jpg
Просмотров: 495
Размер:	280.9 Кб
ID:	51622 Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 451
Размер:	229.4 Кб
ID:	51623

Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 562
Размер:	296.9 Кб
ID:	51624 Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 460
Размер:	142.7 Кб
ID:	51625

Нажмите на изображение для увеличения
Название: 15.jpg
Просмотров: 418
Размер:	149.3 Кб
ID:	51626
