Цитата:
Сообщение от Ildario
Всем привет. Планшет Nexus 7 2013 Wifi. Мне нужно как-то подключить easy cap через otg. Никакого хаба не будет, только изик. Напрямую шнур не поместится, так как мешает рамка (машина Altezza). Подскажите пожалуйста как и что спаять.
По ссылке из шапки про micro usb не понял.
Мне нужно вывести micro usb порт на провода? Или сразу припаять кабель otg.
Подскажите пожалуйста, желательно поподробнее.
Спасибо
|
Пайка напрямую на плату USB кабеля в Nexus чревата "отвалами" соединения. Если нельзя использовать
подобный переходник, то паять нужно провода до резисторов на линиях D+ и D- со стороны USB разъёма.
И кабель разделывать по

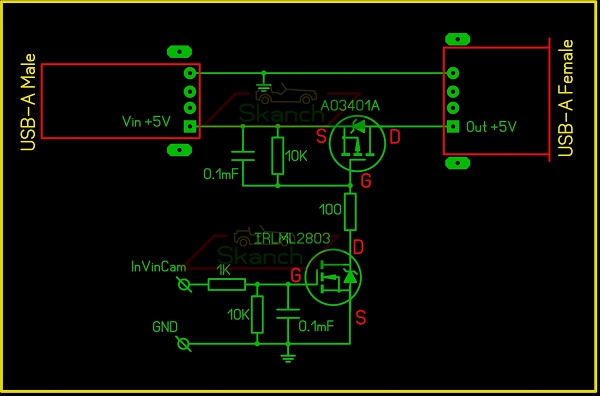

такой схеме. От 4-го контакта на micro USB планшета (этот вывод можно и к пятаку паять) выводите наружу из планшета провод управления OTG режимом. После включения планшета и его полной загрузки с небольшой задержкой в несколько секунд нужно этот провод замыкать на "массу". Для адекватной работы EasyCap нужно коммутировать его собственное питание. Перевели селектор в положение "ЗХ", включилась камера и одновременно появилось напряжение +5В на EasyCap. Желательно для этого использовать твёрдотельное реле или сделать по такой схеме
Тогда всё будет работать...
По схеме выше сделан такой переходник - коммутатор напряжения для EasyCap.
