Попал мне в руки
Nexus 9 от HTC для переделки системы питания.
Питание планшета осуществлялось от DC-DC преобразователя на
XL4005, а питание HUB-а от KIS-а. Такое распределение не совсем понятно, но скорее всего потому что планировалось подключение к HUB-у внешнего HDD на 1,5 Тбайт и была надежда, что XL4005 с заявленными 5А "вытянет" планшет . По словам пользователя были систематические зависания планшета, непредсказуемые отключения и "отваливание" USB соединений.
Подготовлен планшет по всем канонам для Nexus-ов: батарея удалена, контроллер оставлен, перемычка по "минусу", припаян провод к кнопке питания планшета ( за что мастеру, подготовившему планшет большое спасибо - реально упростил мне задачу!), сделан выброс на GPS антенну с подключением к внешнему источнику питания, а так же к разъёму для наушников припаяны провода для эмуляции варианта "включение планшета по обнаружению подключения наушников" с управлением через реле. Но что-то не заладилось у пользователя - реле сгорело и было в последствии удалено, а включение делалось вручную по физическому нажатию на кнопку питания.
Я собрал питание на
модульном БП с подключением
внешнего модуля питания планшета, который рассчитан на нагрузку до 10А.

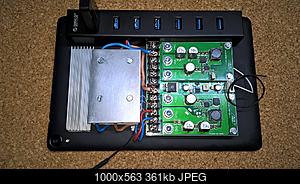

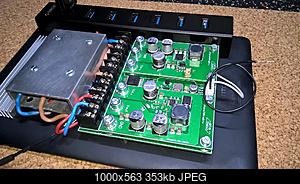

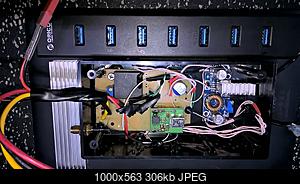

Два модуля установленные на плате контроллера: один для питания HUB-а, второй - для питания внешнего HDD. Оба модуля выполнены на двухслойной плате и с лёгкостью выдерживают длительную непрерывную нагрузку до 2,7А (кратковременно до 3А) при напряжение на выходе 5.25В. Выносной модуль в алюминиевом корпусе-радиаторе предназначен для питания планшета, с выставленным выходным напряжением 4,38В. Провёл тесты с использованием
AnTuTu benchmark.
Планшет с лёгкостью справился с тестом,
максимальный ток потребления планшетом, который был зафиксирован при проведении тестов - это
5,8А.

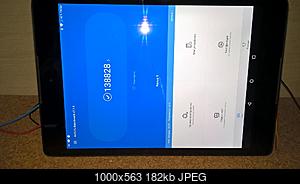

Первый тест набрал 151547,
сразу проведённый повторный тест уже показал чуть ниже 138828.

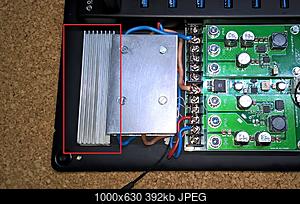

Сказалась температура на процессоре. Мастер, занимавшийся подготовкой планшета до меня поставил на процессор алюминиевый ребристый радиатор с выходом наружу через крышку планшета-и это правильное решение, поскольку при пиковых длительных нагрузках радиатор очень горячий (65-70С).
Управление планшетом сделал только по кнопке питания: при первом включении или после полного обесточивания в следствии "аварии" при снижении напряжения на АКБ до 11,5В, или после 36 часов простоя (АСС не появлялось)и снова после полного обесточивания
блок питания при появлении "АСС"
самостоятельно "нажимает" кнопку для включения планшета ( при этом играет
такая мелодия...
) На этом планшете длительность "долгого" нажатия 3 секунды.
Пропало "АСС"- БП "нажал" кнопку коротко (0,25 сек)- планшет "уснул", появилось "АСС"- снова "нажал" - проснулся...
Потребление в режиме "сна" всей системой
16-18мА. Планшет достаточно "жрущий" - при первом включении после обесточивания в момент загрузки ток поднимается до 3,7А, когда работает Яндекс-Навигатор, то возможны "подъёмы" до 4А... В "спокойном" состоянии потребление от 300 до 600 мА.
При "горячем" старте спутники "подхватывает" почти моментально после загрузки, хотя внешней антенны у меня нет, а только один разъём. Находит 6-8 спутников...

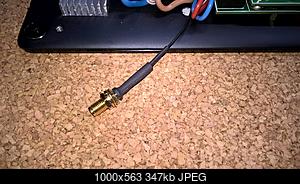

Питание на внешнюю GPS антенну взял с дополнительного канала +5В на блоке питания. После ухода в сон питание отключается, при выходе из сна подключается автоматически.

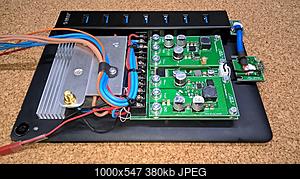

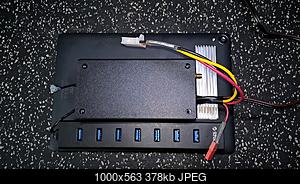

Это готовый вид

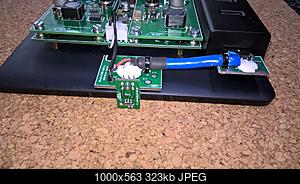

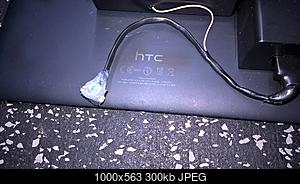

Подключение по USB сделал на самодельном кабеле USB-3.0 с дополнительным экранированием data-пары для исключения возможных наводок. Разъёмы самодельные с возможностью управления режимом OTG от блока питания.
Всё
работает в автоматическом режиме...
