Smile Рекомендованный порядок настройки БП после сборки.

Предыдущая часть


После прошивки ардуино пора приступать к настройке напряжений.
Отключаем mini-USB кабель.
Тонкой подходящей отверткой выкручиваем подстроечные резситоры на ДС-ДС модулей на минимальное напряжение.
Если ошибетесь, то сгорят защитные стабилитроны на выходе с дсдс на блоке питания.

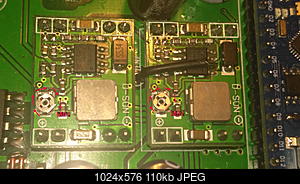

В случае MP1584EN выглядит так:
Нажмите на изображение для увеличения
Название: image017.jpg
Просмотров: 829
Размер:	110.2 Кб
ID:	50580
Теперь подключаем экран по шине I2C. Для этого подключаем провода -,+5V, SCL, SDA
Поддерживаются дисплеи:
i2c 1602Название: image042.jpg
Просмотров: 1503

Размер: 3.7 Кб и SSD1306 (ssd1306 i2c 128x64)Название: image043.jpg
Просмотров: 1486

Размер: 5.9 Кб


Теперь подключаем к настольному лабораторному источнику питания МИНУС, ПЛЮС АКБ, И ПЛЮС АСС.
И подаем туда питание 12-14В.
Нажмите на изображение для увеличения
Название: image044.jpg
Просмотров: 786
Размер:	13.5 Кб
ID:	50583

Увидели версию прошивки и общую готовность к работе БП.
Теперь настраиваем напряжения на выходах ДС-ДС.
Для этого подключаемся от настольного лабораторного источника питания: МИНУС, ПЛЮС АКБ, И ПЛЮС АСС.
И подаем но БП питание 12-14В.
Минусовой провод вольтметра подключаем на минус БП, плюсовой - на +4V (выход батареи планшета).
У нас там уже было выставлено минимальное напряжение, поэтому вольтметр показывает около 0,9В.
ОЧЕНЬ ПЛАВНО крутим подстроечный резистор на ДС-ДС, на котором не припаян дополнительный проводок регулировки против часовой стрелки, одновременно наблюдая за показаниями вольтметра.
Выставляем нужное нам значение напряжения (4,0-4,3В).
Теперь аналогично настраиваем второй дс-дс.
Минусовой провод вольтметра подключаем на минус БП, плюсовой - на +5V (+5V_USB_(POGO)).
ОЧЕНЬ ПЛАВНО крутим подстроечный резистор на ДС-ДС, на котором припаян дополнительный проводок регулировки против часовой стрелки, одновременно наблюдая за показаниями вольтметра.
Выставляем нужное нам значение напряжения (5,0-5,2В).


После настройки нам нужно откалибровать БП.
Для настройки а главное, калибровки, необходимо иметь максимально точный вольтметр.
Для его поверки самостоятельно достаточно купить один раз источник образцового напряжения.
Ссылки - обзоры 1 2 3 4

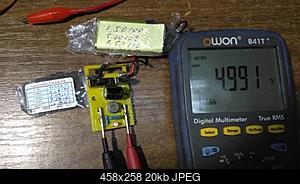

Я имею такой, на базе AD 584:
Нажмите на изображение для увеличения
Название: image045.jpg
Просмотров: 795
Размер:	19.7 Кб
ID:	50584
Также необходимо иметь лабораторный блок питания с возможностью точной регулировки (до сотых вольт).

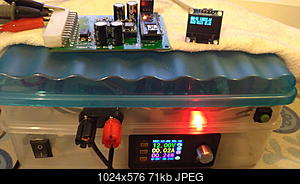

Выставляем РОВНО 12,00В, измеряя нашим поверенным вольтметром прямо на плате BP5mini.
Нажмите на изображение для увеличения
Название: image027.jpg
Просмотров: 788
Размер:	70.8 Кб
ID:	50585
Теперь нам понадобится что-нибудь металлическое ( тонкий пинцет, кусочек припоя).
Поскольку калибровка возможна только в первые 60с работы блока жмем ресет ( либо выключаем питание на несколько секунд).
Замыкаем на мгновение между собой точки, помеченные как "cal".

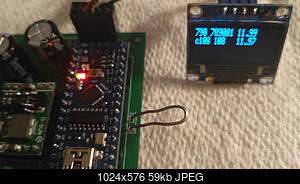

На экране увидим техническую информацию ( значения АЦП каналов БАТ и АСС 790 789 счетчик 001 значения напряжений вычисленные уже с помощью коррекции, а также на второй строчке коррекцию, которую на данный момент использует БП С108 108) ( С127 127)
Нажмите на изображение для увеличения
Название: image029.jpg
Просмотров: 788
Размер:	59.5 Кб
ID:	50586
После того 5 раз подряд замыкаем контакты "cal" и оставляем перемычку замкнутой.

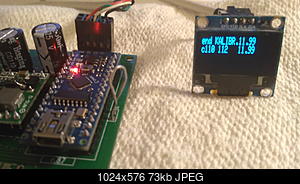

Ждем пока не появится надпись, можно посмотреть новые значения калибровки, записанные в энергонезависимую память процессора
Нажмите на изображение для увеличения
Название: image031.jpg
Просмотров: 771
Размер:	73.2 Кб
ID:	50587
Все. Теперь остались только тесты под нагрузкой. С каждого из ДС-ДС можно вытянуь без охлаждения до 2А.
После успешно пройденных тестов на подстроечные резисторы на ДС-ДС можно капнуть капельку лака, для более надежной фиксации.

Начало
