Далее, через паузу (определенную в программе процессора) после включения ACC включаем (+5V (POGO(USB)) на пого пин ( в 7-2012) либо на юсб (+5В) .
Для этого включаем логическую единицу (+5В) на

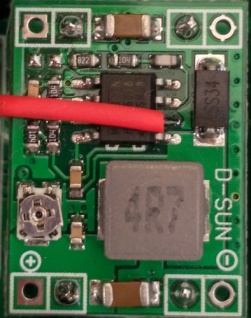

D2 ардуины. Напряжение идет через R16 на подпаянный на плату
ДС-ДС-2 дополнительный управляющий провод (
EN2). Поскольку напряжение
+12В на входе уже есть, на выходе дс-дс появляется настроенное заранее питание
5,0В.
Если напряжения на выходе дс-дс2 (5В) нет, а на входе (+12В) есть, следует проверить управляющее напряжение в точке EN2 (+5В), следует проверить (или временно выпаять) стабилитроны
ZD1, ZD2 (могут закоротить при самостоятельной подстройке напряжения выше 5,6В)
Также проверить С3, С13.
