При появлении питания на
ардуино начинает светиться светодиод питания.
Примерно через секунду ( ожидание загрузчика) начинает выполняться программа, зашитая в процессор (
наш скетч).
По выполнению некоторых операций ( всё описать не буду, это будет повторением
скетча) процессор считывает значения напряжений АКБ ( аккумулятора).

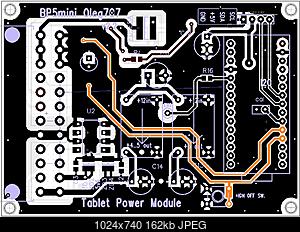

Для этого с делителя напряжения
R3-R7 уменьшенное напряжение идёт на порт
А1 ардуино.
Также процессор считывает значения напряжений
АСС ( напряжение после замка зажигания).
Для этого с делителя напряжения
R4-R8 уменьшенное напряжение идёт на порт
А0 ардуино.
При входном напряжении питания 12В на АСС и АКБ на портах А0 и А1 должно быть 3,85В.
При входном напряжении питания 14,5В на АСС и АКБ на портах А0 и А1 должно быть 4,60В.
Если при входе 12В на портах
А0 и
А1 сильно заниженные напряжения (например 0,7В, 0,2В), возможно неисправны конденсаторы С7, С8. Также стоит проверить резисторы делителей напряжения R3, R7, R4, R8.
