Микросхема MP8762 "завелась" с первого раза и с параметрами почти по даташиту...
Когда DC-DC преобразователь включён и нет нагрузки на выходе, то собственное потребление 692µA . Для режима "сон" - то, что нужно! При выставленном напряжении на выходе в 5,25В стабильно работает с нагрузкой 8,6А. При такой нагрузке держит "просадку" по напряжению на входе 8,2В. При нагрузке в 6,3А "просадка" уже возможна до 7,3В. При нагрузке в 8,6А температура на корпусе микросхемы 96С, но плата вокруг имеет температуру 47С. В таком режиме "гонял" модуль примерно 4 часа. Параметры температуры не менялись. Пульсации на выходе при максимальной нагрузке составляют 80mV. Частота переключения выставлена примерно на уровне 750-800kHz. Всё очень даже не плохо...пока. Теперь нужно "дожать" упирающихся китайцев, "запоровших" платы на повторное изготовление партии и после получения собрать полноценный распределитель питания со всеми задуманными функциями...

P.S. Оставил на ночь под полной нагрузкой 10А (примерно по времени 7 часов): температура на корпусе микросхемы 130С, температура рядом на плате на линии индуктора - 89С, индуктор - 72С, участки платы, прилегающие к микре и работающие как теплоотвод - 57С. Загнать в режим отключения по перегреву (150С) на такой нагрузке не удалось.

Нажмите на изображение для увеличения
Название: 54.jpg
Просмотров: 187
Размер:	370.8 Кб
ID:	50140

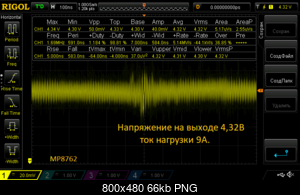

P.S. При добавлении на выход ещё двух танталов по 100 мкФ пульсации на выходе уменьшились до 50mV при нагрузке 9А.

Нажмите на изображение для увеличения
Название: NewFile2.png
Просмотров: 79
Размер:	66.1 Кб
ID:	50166

Последний раз редактировалось skanch; 07.09.2018 в 12:36.
