Снятие матплаты Nexus 7
Большие фото и оригинальный текст сайт ifixit.com

Отщелкиваем заднюю крышку.
Снимаем шлейф кнопок. Для этого аккуратно поднимаем заднюю часть разъема, куда этот шлейф вставлен. Больших усилий для этого не требуется, действуем аккуратно и неспешно. Главное правильно вычислить эту самую поднимающуюся часть. По тому же принципу устроены все остальные разъемы шлейфов на плате, и потренировавшись на шлейфе кнопок далее проблем не будет.

Название: 1.png
Просмотров: 9032

Размер: 66.5 Кб

Отсоединяем разъем аккумулятора

Название: 2.jpg
Просмотров: 9017

Размер: 23.1 Кб

Неторопливо отклеиваем радиатор процессора.

Название: 3.jpg
Просмотров: 8993

Размер: 30.8 Кб

Скорее всего с ним вместе снимется черная защитная пленка и откроются шлейфы дисплея, дигитайзера, I/O и аудио. Отсоединяем все.
Дигитайзер так же как кнопочный, аккуратно поднимая заднюю часть разъема

Название: 4.png
Просмотров: 8973

Размер: 71.7 Кб

Так же I/O

Название: 5.png
Просмотров: 9001

Размер: 49.3 Кб

Шейф дисплея просто отщелкивается вверх

Название: 6.png
Просмотров: 9007

Размер: 76.4 Кб

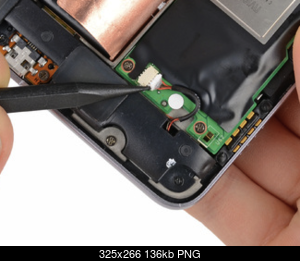

аудио кабель аккуратно вынимаем из разъема

Нажмите на изображение для увеличения
Название: 7.png
Просмотров: 3134
Размер:	136.1 Кб
ID:	30009

откручиваем крепящие плату винтики и - вуаля, золотой ключик у нас в кармане! (А вместе с ним потеря гарантии)))))
После этого сдобрив жидким флюсом контакты pogo на плате, припаиваем прямо к ним провода.
Между задней крышкой и аккумулятором достаточно места для их прокладки, я свои вывел через щель динамиков, предварительно удалив декоративную решетку.
