Привет Всем!
Начат проект по созданию CarPC в Subaru Impreza GG2. В связи с проблемами с картинками для темы создано зеркало http://compcar.ru/forum/showthread.php?t=4232 Цели и задачи или чего я жду от своего CarPC: - Мультимедиа (прослушивание музыки, просмотр видео, DVD, TV в любом формате). - GPS навигация (прокладка маршрута, поиск адреса, путеводитель, запись треков). - Диагностика двигателя и различных агрегатов. - Захват и Запись с видеокамер. - Получение информации о пробках и погоде. - Электронный штурман для раллийных заездов. Компьютер: Собран на базе Asus EeePc 701, все сделано единым, готовым модулем для установки на место 2DIN магнитолы. Технические характеристики 2DIN CarPC Напряжение питания - 9-18V Выходы - 4хUSB с максимальным током 3A (суммарно) Процессор - Intel Celeron M 900 МГц ULV, кэш L2 256 Кб, FSB 400 МГц Системная логика - Intel NG82910GMLE/NH82801FBM Память - 512 Мб DDR2 400 МГц LCD Дисплей - 7" широкоэкранный, 800 x 480 Модуль графики и видео - интегрированный Intel 910GMLE Express Устройства хранения информации - SSD 4 Гб, Flash-диск объёмом 16 Гб Усторйства ввода (встроенные) - ПДУ, Сенсорный экран Все остальные (внешние) устройства, аудио, диагностика и т.п. будут подключаться по USB. |
Вложений: 6
и так, корпус собран из 1.5мм пластика и 6мм орг.стекла.

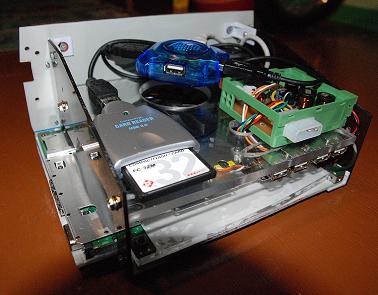

Вложение 10280 Вложение 10281 Вложение 10282 Вложение 10283 система охлаждения. корпус двух уровневый, нижний уровень продувается.. Вложение 10284 Вложение 10285 |
Вложений: 4
Блок питания импульсный 9.2V на LM2576T, и 5v на 7805.

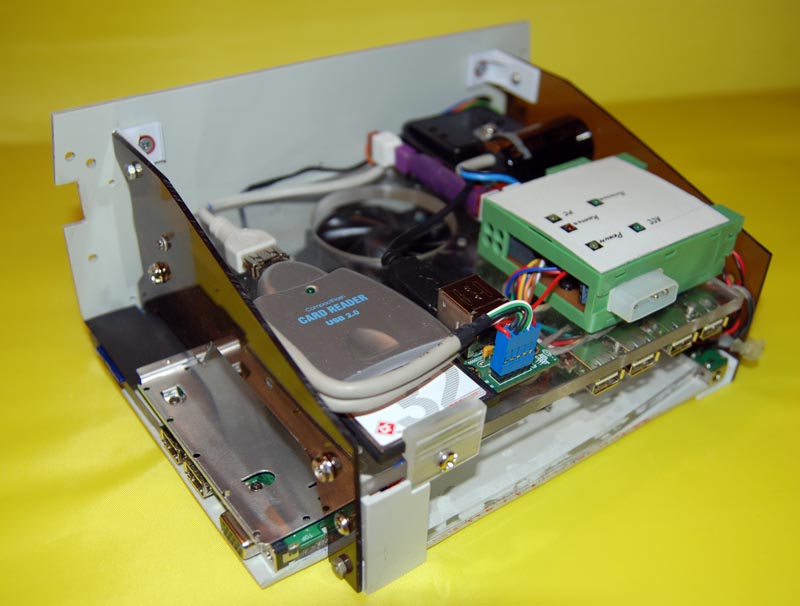

интеллектуальная часть в процессе разработки, будет сделана на AVR Вложение 10286 компоновка Вложение 10287 Вложение 10288 Вложение 10289 |
Вложений: 3
Комп пока только тестируется, в основном работает дома в качестве МедиаЦентра.
Ждем сенсорный экран, мозг блоку питания и можно будет ставить в машину. :) В машине уже сделана и обкатана (пока ЕееРС был буком) МедиаПанель. Я не любитель сенсорных экранов поэтому тач в этом проекте будет скорее дополнительным устройством ввода. Для управления музыкой собрал из старой магнитолы вот такую штучку Регулировка громкости и куча кнопочек для управления плеером.. Вложение 11006 Вложение 11007 Контроллер (управляющий панелью) помещается под обшивкой крыши имеет USB интерфейс. Вложение 11008 Программная оболочка скорее всего будет своя, из тех что есть ни одна не подходит. :( и именно изза заточенности всех оболочек под Тач! |
Цитата:
|
Корпус уматный :)
|
Цитата:
у меня не получилось как у китайцев впихнуть все в одну микросхему. :( МедиаПанель которую в видите, довольно тонкая, это просто набор кнопок соединенный 40Pin IDE шлейфом с контроллером.. в контроллере: - USB хаб на 2 свободных разъема, для доп. устройств - контроллер джойстика для обработки нажатия клавиш - мышиный контроллер для поворотного энкодера. дальше дело программы превратить все эти события в регулировку звука или переключения песен |
usb hub втопку менять на д-линк, такие горят и глючат постоянно, а так круто
|
Цитата:
и еще у кого есть хабы Dlink, Genius посмотрите, плиз, на каких чипах они сделаны.. |
Цитата:
|
Цитата:
если интересует, могу выложить полное описание.. |
Цитата:
|
Цитата:
Есть такой же только 4-х портовый, маленький |
Отличный проект!
Выложи пожалуйста подробную схему и фото блока управления. Очень интересный вариант реализации управления. Молодец! |
темка по МедиаПанели
http://www.pccar.ru/showthread.php?t=8179 |
Вложений: 1

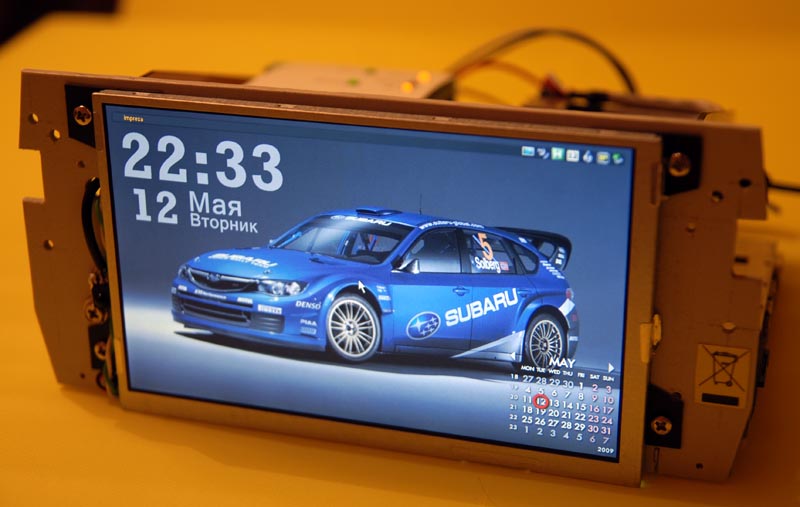

свежее фото, зачатки фронтэнда..
Вложение 10310 |
Очень понравилось оформление моноблока монитор-компьютер.
Все аккуратно и компактно. Молодец! |
ага, смотрится уматно :)
хорошая затея |
Респект. Давай описание контролера.
Конструкция зачетная получилась . |
если интересует, могу выложить полное описание..[/QUOTE]
Интересное решение. Кабель матрицы удлинял? Ждём полное описание. |
Вложений: 1
расскажу подробнее про основание корпуса.

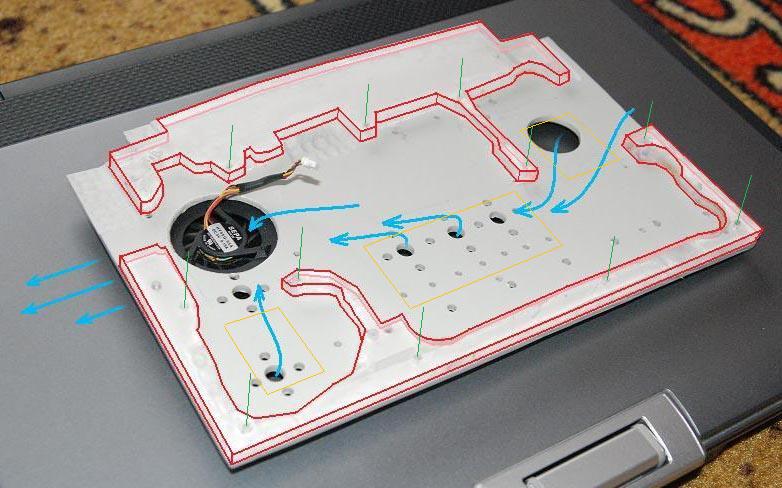

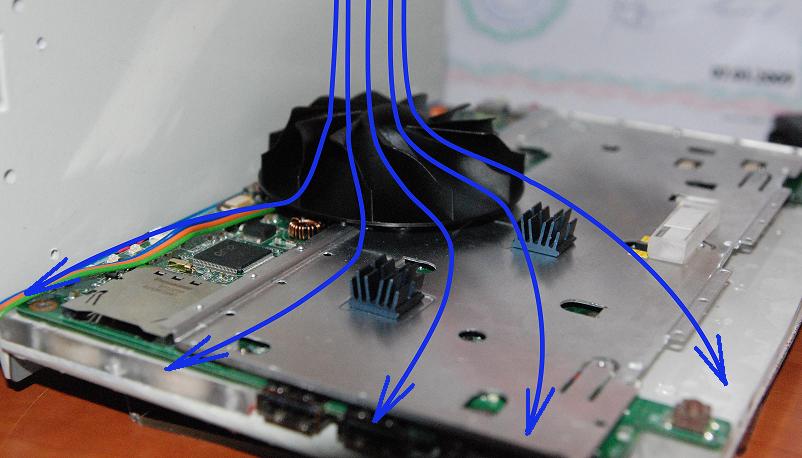

для уменьшения нагрузок плата установлена на основание из оргстекла (а не на стойки) плата полностью ложиться на основание в тех местах где на ней нет элементов, и притянута винтами (зеленые стрелки). основание выделено красным.. такая конструкция очень жестко поддерживает материнку.. Вложение 10489 охлаждением нижней части платы занимается центробежный вентилятор, тот что и был в ЕееРс. поток воздуха (показан синими стрелками) обдувает основные "теплые" места на плате - память и т.п. шлейф LCD матрицы - штатный. проходит под платой к инвертору, это видно на других фото. при такой конструкции ничего удлинять не надо. |
Вложений: 1
Турбина, охлаждающая верхнюю часть платы взята с кулера
"Cooler Master CoolViva Pro SE" http://www.overclockers.ru/lab/26925.shtml и прикручена 2-мя винтами на край пластины-радиатора (штатной с ЕееРс) На 5В скорость ее вращения всего 700об/мин. шум ее работы слышно только в полной тишине. :) он дает примерно такой поток: Вложение 10493 также с кулера взяты маленькие радиаторы (на память) они приклеены в самых "горячих" точках по направлению потока (видно на некоторых фото, на этой только тест..) на эту-же пластину-радиатор выведены "горячие" элементы с блока питания (7805 и LM2576) При малом шуме получилось довольно эффективное охлаждение при окружающей температуре 25С. температура процессора 41С, с нормальной загрузкой 44С. |
Вложений: 2
Теперь о блоке питания..
Преобразователь 12-9 собран на LM2576 по схемке из ее даташита, настроен на 9.2в. туда-же прикручен еще 7805 для 5в линии. "Мозг" блока питания пока только обкатывается и тестируется.. и так Версия "А" Вложение 10771 пайка конечно не Айс :), но тут главное размеры. собрано, примерно, по такой схеме Вложение 10772 алгоритм работы: при включении АСС.. включаем питание преобразователя, ждем Х-сек, нажимаем кнопку, ждем Y-сек, считаем что комп включен при отключении... гасим подсветку LCD, ждем М-сек, нажимаем кнопку, ждем Y-сек, считаем что комп выключен, ждем N-сек и отключаем питание.. |
Вложений: 4
Версия "В"

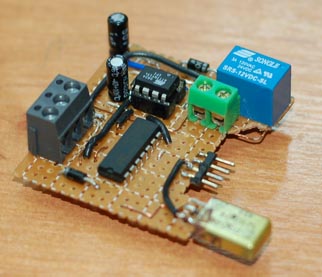

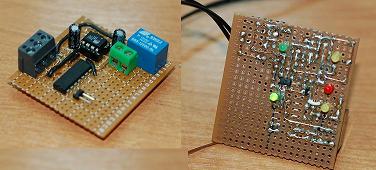

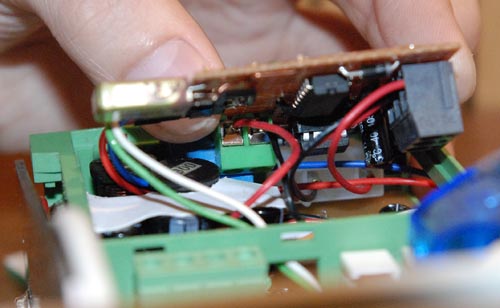

Наконец удалось уместить все в одну коробочку! :derisive: теперь преобразователь стал умнее! вот что получилось в итоге: Вложение 10864 плату пришлось немного модифицировать.. Вложение 10865 Вложение 10866 в этом слоеном бутерброде место уже точно нет.. Вложение 10867 |
Вложений: 1
USB звук.
на старенький McIntosh EF-10801, вместо головы был прикручен чип CM108 (High Integrated USB Audio I/O Controller) Все уместилось внутри корпуса самого усилителя. Включение усилителя сделано по выходу на СМ108 (есть у него лампочка "готов") так что никаких пуков.кряков при закрузке не слышно.. :) Вложение 10869 Качество звучания у СМ108, конечно не фонтан, но жить можно.. да и как показали тесты, для полученного усилка качество (моей штатной) автомобильной акустики сильно низкое.. мощность около 26Ватт на канал т.е. 130Ватт |
получается классно но можно фото инсталяции
|
читал что еее 701 слабоват для навигации
если запускать через эмулятор Win Mobile не пробовали? |
Вложений: 1
До инсталляции пока к сожалению не дошло :( но думаю скоро.. фотки конечно будут.
Навигацию пробовал только GarminMobilePC, не тормозит.. Недавно выяснилась очень неприятная вещь. использованная ранее схема питания НЕ работоспособна.. ЕееРС при небольших скачках напряжения (на входе питания) тутже отключается.. эксперименты с конденсаторами и т.п. не помогли :( Решение: Преобразователь был перестроен на напряжение 8 вольт и ЕееРС запитан через разъем батареи.. Вложение 10932 напряжение 8.3В - полностью заряженная батарея, ЕееРс нормально работает при понижении до 5.9В! на всякий случай на питание добавил большой конденсатор (400мF) проблема с просадкой побеждена.. :) |
Насчет подключения питания - очень неплохой вариант.
А почему не оставить родную батарею? |
я уже имею печальный опыт "замораживания" li-ion батарей.
один раз, зимой, забыл ноут (на долго) в машине.. время работы с 3х часов сократилось до 10мин, батарейку потом и тренировал и что только не делал.. :( безрезультатно.. поиск поэтому делу говорит тоже самое. например http://www.nvartovsk.wsnet.ru/sot/so...mulyator01.htm "Но, как и у любых других батарей, у литиевых есть один большой минус — они жутко боятся мороза." |
Цитата:
|
В связи с проблемами с картинками для темы создано зеркало
http://compcar.ru/forum/showthread.php?t=4232 |
Небольшие изменения в компоновке.
Вложений: 4
Тормозной Explorer заменен на более "легкую" оболочку LiteStep.

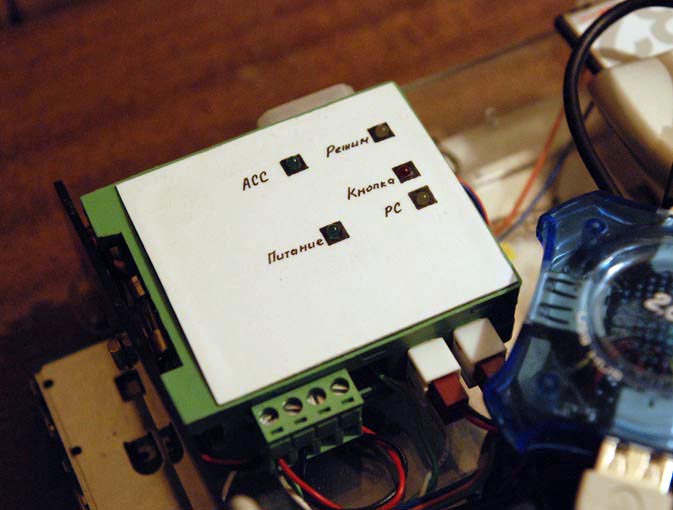

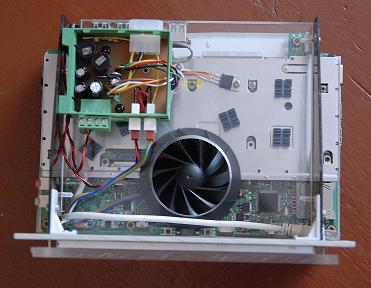

Вложение 11069 Изменилась также и внутренняя часть. Убран USB HUB, внутренние устройства теперь подключены непосредственно к мамке. Блок питания стал "умнее". на свободную ногу 7 (см схему) через делитель заведено 5в с usb. таким образом БП "видит" что комп включен. Вложение 11070 Установлено устройство управления скоростью вентиляторов. по датчику температуры эта штучка поднимает скорость вращения. Вложение 11071 в результате такой доработки, температура снизилась на 4-5 градсов., уровень шума возрос, но незаметно.. Вложение 11072 сделаны всякие крышечки и фиксаторы, чтобы от вибрации чтонибудь не выпало :) |
Вложений: 5
Видимо огорчу тех кто ждал грандиозной инсталляции :), сам не ожидал что получиться так просто. :p

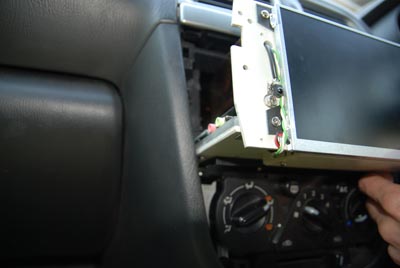

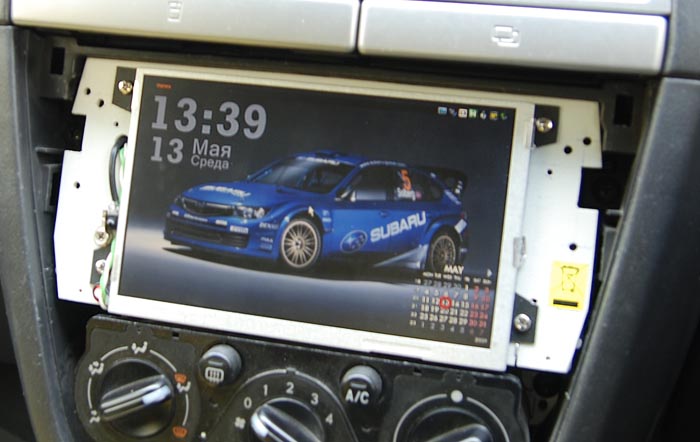

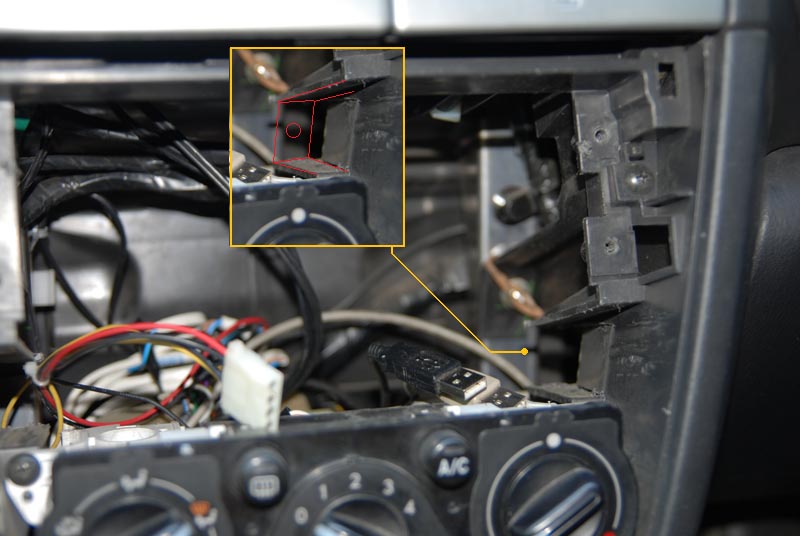

В машине были предварительно лишь срезаны ушки крепления. и подключен разъем питания. ну и провода усб само собой :) Вложение 11073 Подключил разьемы, и ком как по рельсам входит на положенное место. Вложение 11074 остаеться только притянуть винтами. помоему даже проще чем установка магнитоллы. Вложение 11075 с лицевой стороной сложнее, решение пока ищеца, пока вырезал из бумаги вставку.. Вложение 11076 ну и собственно штатная рамка. Вложение 11077 |
Вложений: 1
Прошивка и схема контроллера блока питания..
проект сделан на AvrStudio4 Вложение 11079 Гасит комп спустя 15мин после отключения АСС. работает стабильно. |
я долго смотрел все фотографии только так ине понял как ты экранчик закрепил?
Уши приклеил? не отпадут? |
можно попросить размеры лицевой чисти если не трудно и если это возможно. торпеду разбирать не хочется. я хочу в корпус от 2 din магнитолы засунуть. но не получается найти пока вот и присмотрелся к твоей реализации. заранее спасибо.
классно получается |
Цитата:
к тому-же он еще прижимается рамкой. |
Вложений: 1
Размеры лицевой части.. однако сомневаюсь что подойдут на другое авто. :big:
Вложение 11090 |
:bye:Ещё раз ОГРОМНОЕ СПАСИБО за личку-всё:be: получилось:secret:,как я и хотел!!!
|
