Задача в том, чтоб отправлять свисток в сон и будить его через hdmi.
Вопрос в том, как поднять напряжение на отходящей линии XP2? Вроде бы там напряжение в ардуинке прописано, не?

Мне нужно точно знать, какая именно версия БП у Вас. Сделайте фото платы с двух сторон, выложите здесь и я подскажу какой именно резистор нужно перепаять для изменения напряжения на выходе.
Если версия БП точно такая , на плате стрелками указаны резисторы "R1", отвечающие за регулировку напряжения на выходе. Для 5,25V нужен резистор SMD 0508 220 кОм, 1%.
Маркировка на резисторе "2203".

http://pccar.ru/attachment.php?attac...6&d=1516348788


Если подачей напряжения будить "свисток" не получится и потребуется коммутировать на массу сигнал HPD, то можно задействовать на БП канал управления датчиком Холла.

Кстати, да...
У меня там подстроечный резистор 500к 3224W-1-504E. В целом я понял направление, спасибо.

Вложение 52577

Александр, здравствуйте. В общем получается так: линию HDMI HPD повесил на выход датчика Холла, в состоянии работы БП на линии 4,6В, в режиме сна 3,16В. Этого не достаточно для перевода донгла в сон. Нужно больше 0 В и меньше 0,4 В.
подскажите где подтяжка к земле в этой линии в БП?

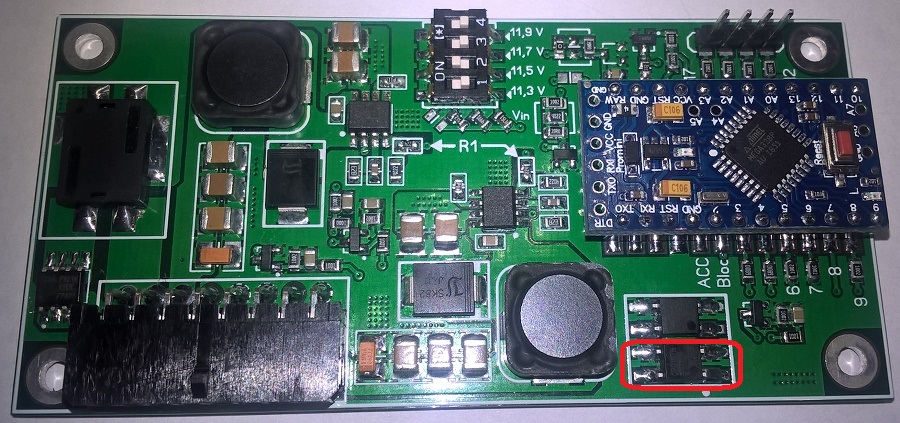

На плате нижнее твёрдотельное реле отвечает за коммутацию линии Холла. Реле нормально-замкнутое. Без питания один контакт выхода "сидит" на общей массе, второй подключается к подготовленному датчику Холла.
Нужно сделать подключение HPD по такой схеме: на контакт HPD через резистор в 10К подать напряжение +5V и в эту же точку подключить выход с БП для Холла. Когда блок питания отключён, на контакте HPD через нормально-замкнутое реле "масса", БП включён -- твёрдотельное реле разомкнёт контакт и на HPD появится напряжение +5V.

Вложение 52580

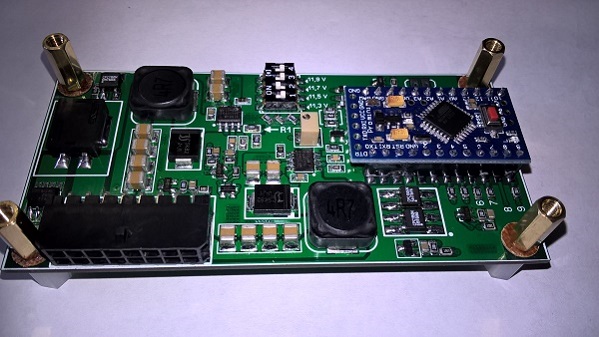

Если плата такая, то расположение немного отличается, но реле так же нижнее...

Вложение 52581

когда на 5-В HDMI-входе 19 устанавливается напряжение 0 В, напряжение HPD 18 должно быть больше 0 В и меньше 0,4 В. Простая схема ключа показана на рисунке 1б. Ее функция — управление выводом HPD и информирование источника о готовности приемника или о моменте перезапуска определенных действий, таких как идентификация HDCP.
https://russianelectronics.ru/wp-con...15/08/ris1.gif

канал датчика холла подтягивает линию 5В, но чучуть недотягивает. он просаживает только до 3,16В, а надо до 0-0,4В. если там будет земля, то это не будет работать.

Упустил, что в HDMI немного не так работает ID, прошу прощения... Но от этого работа вывода на Холл из БП не меняется. Придётся собирать схему, как на рисунке...

Вложение 52582

В точку подключаем вывод из БП для датчика Холла.

Так и собрано. И вывод холла не просаживает эту линию до нужных >0 -0,4В. Только до 3,16В.

Вывод холла же не даёт голую землю. Так? Там какое то сопротивление должно стоять к земле?

Именно "голая земля". Никаких сопротивлений нет. Возможно из-за сопротивления канала на твёрдотельном реле не хватает потенциала...
Если собрать полноценную схему по картинке, то можно коммутировать напряжением +5V от канала на БП. Для этого придётся инвертировать работу одного из каналов на БП (перепрошить). Или "поднять" ногу на твёрдотельном реле от массы и подать на неё напряжение от канала питания планшетом, а выход с разъёма на Холл подключить к схеме на рисунке.
