Доброго времени суток, имеется монитор
http://*******-elcom.ru/products/4428

на базе контроллера RTD2660 A7A88Q1
на плате написано SKD-V1.1 2009/08/29
монитор перестал реагировать на кнопки, проследил дорожку на плате, сигнал с кнопок идет на 51-й пин контроллера, какое то время включался с дистанционного пульта, но потом перестал. при подаче питания светодиод горит 2-мя цветами(зеленый и красный) подсветка марицы слегка моргает.
Предполагаю, что помер контроллер. На монитор.нет вычитал что прошивка живет во внешней флеш...
Матрица если верить наклейке AT080TN42

фоты прилагаются

http://cs622126.vk.me/v622126958/89ba/CSjru0FTQt8.jpg
http://cs622126.vk.me/v622126958/89c3/iZrrcQQpBrI.jpg
http://cs622126.vk.me/v622126958/89cc/joAKoo1H8z0.jpg
http://cs622126.vk.me/v622126958/89d5/ETMHQIMLURs.jpg[/img]

Прошивку отчитал на всякий случай даже 2 раза программатором Постал 2, перепаял контроллер, ничего не изменилось. прошивку на эту матрицу не смог найти в инете, может кто подскажет куда копнуть? визуально на плате все элементы как новые, горелого ничего не видно, напряжения на контроллере все имеются, сигнал с ик датчика до него доходит, с кнопок тоже, подсв етку матрицы отдельно запускал - работает.
по мимо внешней флеш 25X40 стоит еще я так понял еепром 24С16А.
Может завалялся у кого такой зверек? не поделитесь бэкапами?

По поиску не нашел, а кто нибудь прикручивал к контролеру такую матрицу B101UAN01.7
Ancc получится добавить поддержку? Просто она двух канальная, если получится то буду делать переходник для LVDS, а то не стандартный коннектор у нее

печально, моя ТТЛ матрица без проблем перенесла увеличение высоты в два раза чем есть на самом деле. LVDS матрицы сейчас у меня нет. чтобы проверить

двухканальные не пробовал еще заводить. может взлетит, а может и нет.

под такой ничего нет. плата похожа на какой-то лилипут.

очень грустно(((. Может хотя бы 1280х800? все же меньше искажение

Всем привет!
Имею контроллер PCB800099-v.6
ничего с ним не делал, при подаче +12В на ACC ничего не происходит.
В чем может быть проблема?


P.S. Кажется нашел, 101 пин контроллера подтягивается на "землю" при подаче питания на АСС, переключение не происходит

Разобрался я с RGB.
Ancc большое спасибо за проделанную работу. Проверил на двух блоках нави, все четко работает, но на блоке от acura почему-то изображение немного сдвинуто влево, на тойтовском все отлично.
И еще вопрос, как реализовать и vga и Rgb на одном разъеме? Чтоб и штатне функции оставить и комп по vga работал чтоб

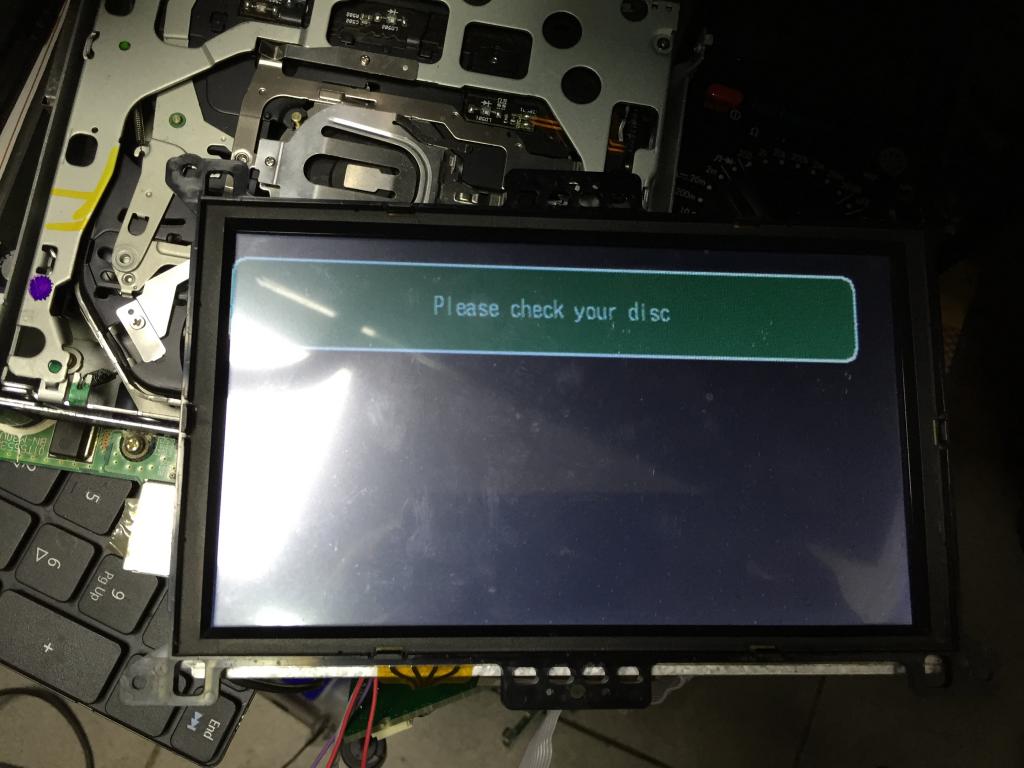

Acura navi:
Вложение 37711

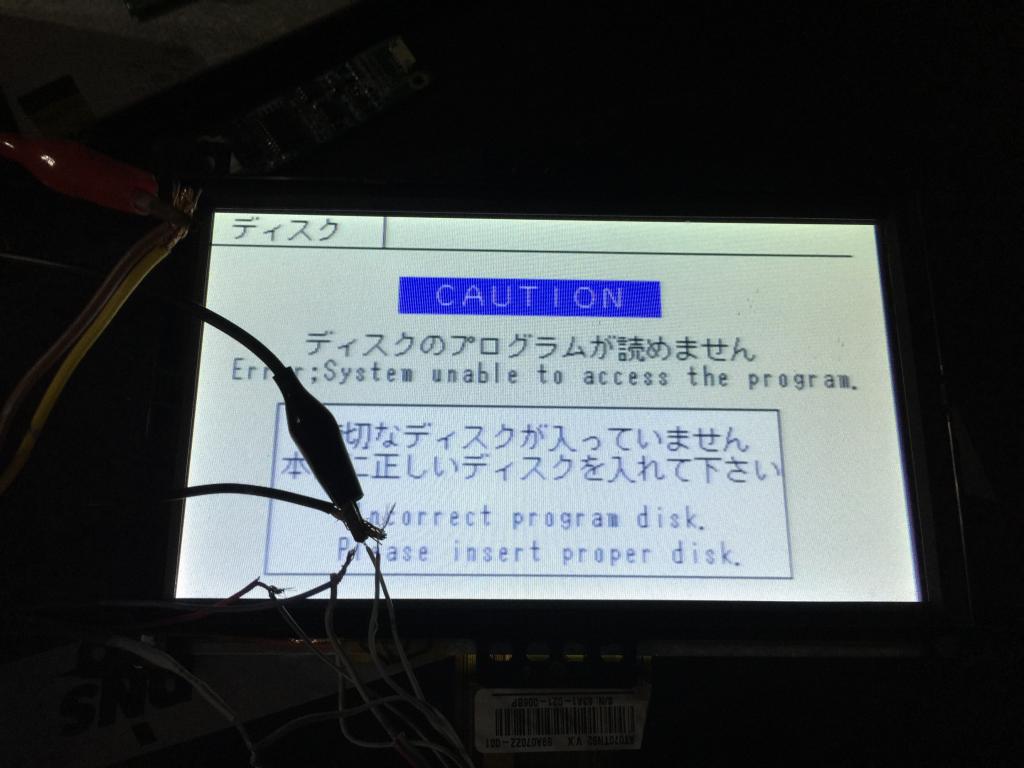

Toyota Navi:
Вложение 37712

так, поделитесь с форумчанами не только сообщением, но и подробностями реализации -- что и как подключали? какие прошивки заливали в контроллер? и т.п. Думаю, что многим это было бы интересно, например, меня интересует
