Далее, через паузу (определенную в программе процессора) после включения ACC включаем экран.

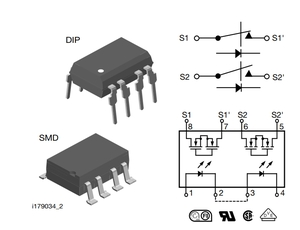

Для этого включаем логическую единицу (+5В) на D12 ардуины. Напряжение идет через R14 на 1pin твердотельного реле LH1502. При этом размыкаются нормально замкнутые контакты S1 и S1', убирая массу с соответствующего контакта HALL выходного разъема блока питания.
Если S1 и S1' не разомкнуты, проверить напряжение на 1pin твердотельного реле LH1502. Должно быть 1,2В.
Вложение 50503
Вложение 50504
*в первые 60с после выключения АСС управление на выключение экрана через ДХ не идет, нужно для корректной работы при "холодном старте" планшета.

Начать сначала

Всем, привет.
Как и было условлено при покупке кита данного БП - сам паяю, автор консультирует, результаты поэтапно выкладываются сюда.
Пост будет из 2 частей: сама сборка и первый запуск.
Погнали.
Получил посылку достаточно быстро. Олег отправил буквально через два дня, это вдвойне приятно, так как даже неделю считаю нормальным в сиу что у многих это хобби, а не постоянка, поэтому отправка по субботам - это НОРМАЛЬНО, сам так всегда отправлял, остальное от почты зависит. Ну это отступление. :) .Теперь к существу.
Упаковано ОК. доехало все целым.
Так как особо много не паяю большие партии плат, поэтому стараюсь искать новые варианты флюсов и способов паять. В данный раз решил попробовать паяльный жир, нейтральный. Купил баночку - жестковат оказался, поставил на батарею - не особо помогло.
Купил в другом магазине, там получше и при температуре +23 в комнате уже похож на мед по консистенции, очень удобно оказалось работать зубочисткой.

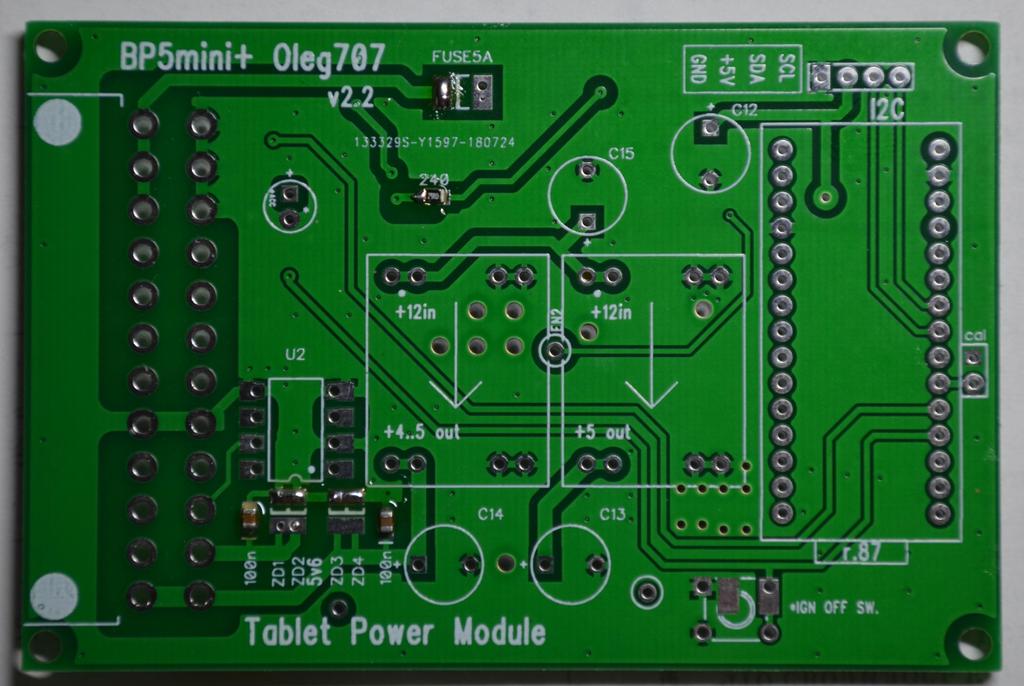

1. На пятаки под смд нанес жир только на один из выводов, пробежался припоем поставил капельки. Запаял смд резисторы и конденсаторы.
В принципе даже схемы не понадобилось, все номиналы написаны на плате.

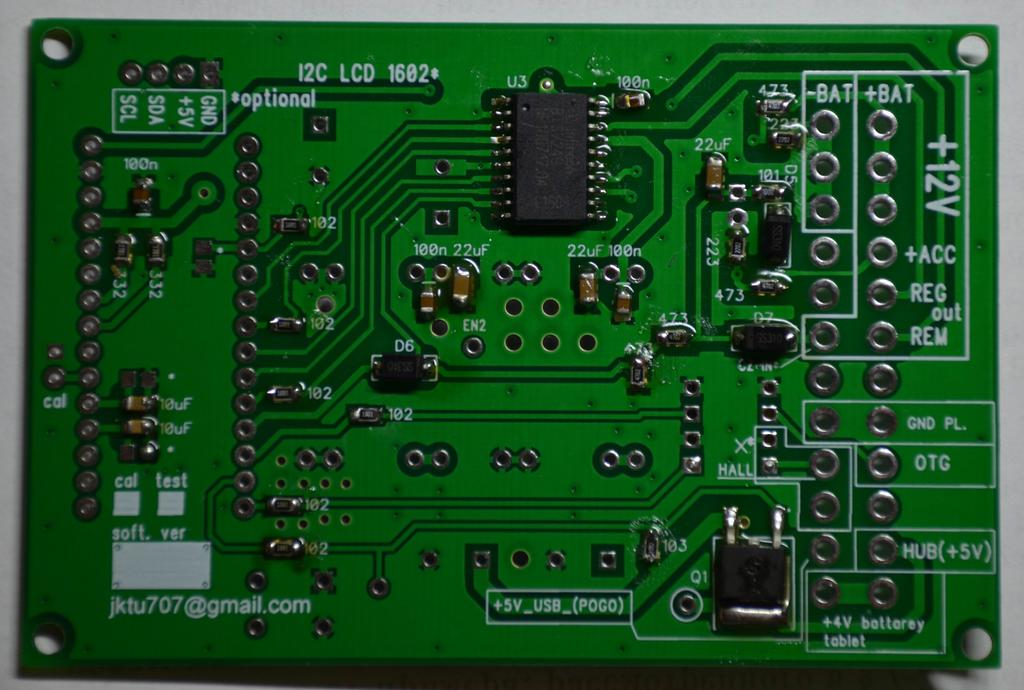

Вложение 50508Вложение 50509
Видны капельки не запаянных диодов

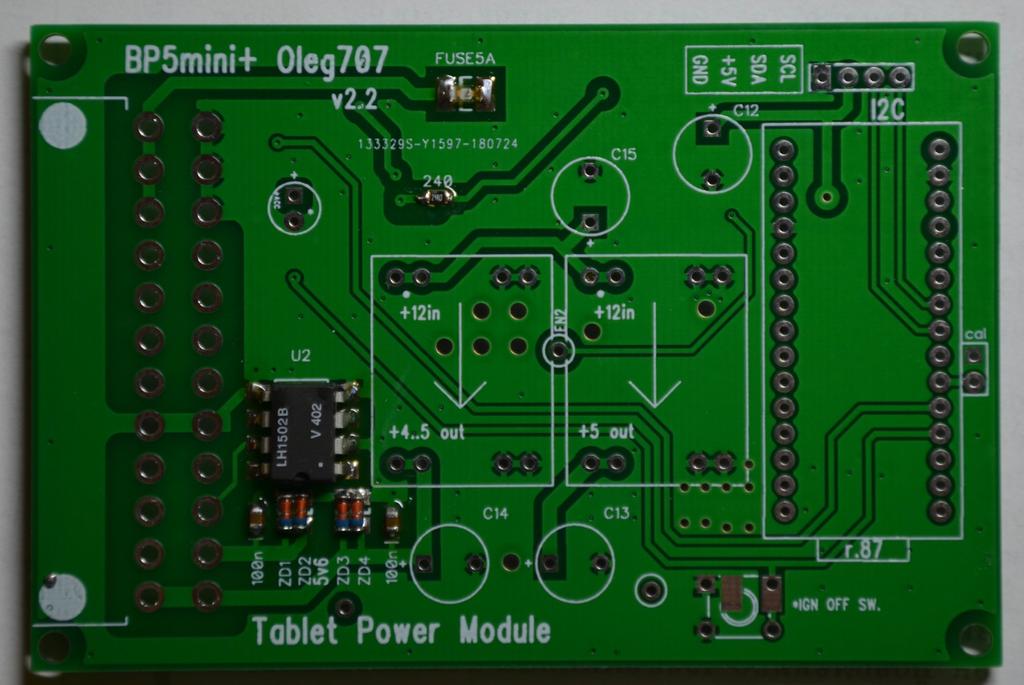

2. Запаял диоды и микросхему твердотельных реле
Вложение 50510
Запаял диоды и микросхему ключей
Вложение 50511
3. Затем запаял контакты на платы преобразователей и ардуинки - муторное дело, так как пояски вокруг отверстий очень тонкие, пришлось использовать ЛТИ-120 и потом отмыл по быстрому изопропиловым спиртом.
4. Впаял электролиты, так как у меня есть требование по высоте - впаял как мне необходимо.
Автором предупрежден, что необходим некоторый воздухообмен для отвода тепла от преобразователей. У меня этот вопрос будет решен принудительной подачей воздуха в пространство, так как кроме БП у меня в этой высоте будет еще несколько источников тепла.
Запаял преобразователи, ардуинку пока не впаивал (на фото она просто вставленав плату БП).
Вложение 50512
6. Вынул ардуинку, пробежался по плате феном, так для самоуспокоения, что все пропаялось.
Взял плату, взял фейри, теплая вода, зубная щетка. И минут 5 все протирал, вычищая остатки жира. В целом неплохо получилось, потом пополоскал от остатков фейри и .... в духовку на 110 градусов минут на 15. Запаха фейри и жира не было, значит все выполоскалось. :wink2:

Продолжение следует

Продолжение. Первый запуск.
Все подключил, на источнике выставил +12,9В.
На преобразователях выставил переменник на минимальное напряжение.
Включаю...красный диод горит на ардуине, экран просто синий - горит подсветка..и всё. На выходе преобразователей по нолям.
Оказывается надо чтобы еще на ардуинке мигал зеленый диод.
В итоге оказалось почему то, что нужно перезалить прошивку.
Перезалил - зеленый диод заморгал, на преобразователях появилось напряжение минимальное - у меня было по 0,86В.
Подкруткой переменников выставил на планшет 4,25В. на юсб хаб - 5,08В

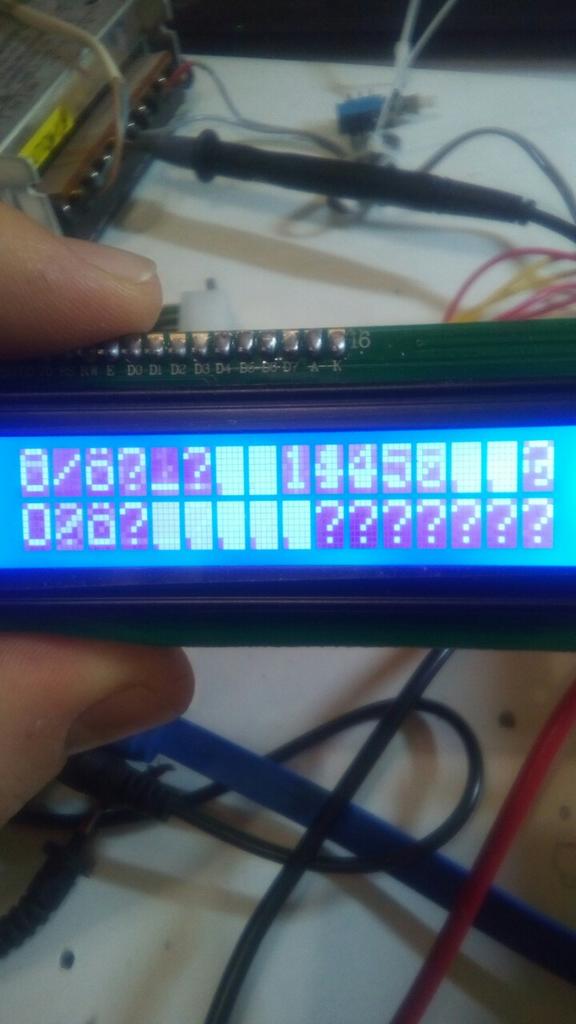

Но экран синий. Я честно говоря опешил. Оказалось надо было покрутить сзади дисплея подстроечник, тем самым настроив соотношение яркости подсветки и свечения самих цифр. Но ни тут то было, дисплей показал следующее
Вложение 50515
Оказалось это так дисплей реагирует на прикосновение пальцев. Поэтому кладем дисплей на стол, нажимаем ресет и вуаля
Вложение 50516
Здесь уже видно напряжение 11,99, это я выставил 12 вольт на источнике.
Таким образом:
1. После запуска при необходимости перезаливаем прошивку
2. Регулируем яркость подсветки.
3. Не трогаем пальцами экран (в моем случае это так, хотя Олег говорит, так не должно быть, но имеем, что имеем)

Теперь к калибровке. Выставляем 12В на источнике, берем пинцет или кусок провода и снова ресетимся. После этого на мговение замыкаем "cal" и видим служебную инфу.
Потом 5 рад замыкаем и размыкаем и на пятом разе оставляет замкнутыми, ждем появления надписи "end kalibr" и радуемся жизни.
Нюанс: желательно, чтобы контакт при замыкании был хорошим, с первого раза у меня не удалось дождаться надписи окончания калибровки, поэтому был взят другой пинцет, отмыт спиртом.
Можно конечно кусок провода, но пинцетом мне было как то удобнее.
В итоге все настроилось, теперь к полевым испытаниям под нагрузкой.
Как пройдут, так отпишусь.

П.С. Олегу ОГРОМНОЕ спасибо за оперативную техподдержку, я бы даже сказал - за дружественную поддержку.

А может кто-то расписать, как залить прошивку? Скачал я сборку ардуины из этой темы, скопипастил скетч, но при Verify он выдаёт несколько строчек красным (типа ошибки), но в итоге всё компилится. Это нормально, можно заливать?

можно, это библиотеки красным пишут. На работу не влияет.
После компиляции (ждём) пройдет загрузка скетча
Wring | ################################################## | 100% 5.48s
И его проверка
Reading | ################################################## | 100% 4.14s
В случае удачной проверки будет сообщение.
avrdude: verifying ...
avrdude: 18872 bytes of flash verified
avrdude done. Thank you.

Позже распишу подробнее с картинками, совсем нет времени. Если не получится, стукнись в вайбер ( в шапке темы есть), скину файл с картинками.

В общем продолжим обсуждение неполадок здесь. В копилку опыта так сказать.
Проблема в следующем - в момент, когда появляется ACC блок выключается. Т. е. не знаю, выключается ли блок, но планшет выключается и снова включается.
Я думал, что блок выключается ПОСЛЕ пропадания ACC, но на самом деле он уходит в перезагруз, как только после сна ACC появляется. Дебаг в прошивке включён. Все это происходит и с БП на столе, и в машине.
На словах может коряво объяснил, прикладываю видео
https://www.youtube.com/watch?v=7IrO...ature=youtu.be

А можно снять то же самое видео, но с подключенным вольтметром на "батарее планшета" ?
При выключенном зажигании должен постоянно быть включен дс-дс, который постоянно питает батарею. И этот дс-дс НЕ должен выключаться в режиме отладки. Этот дс-дс и в нормальном режиме всегда работать должен, имитируя батарею планшета ( у меня месяцами не выключается).
Прошу сделать это на прошивке m36, для облегчения поиска проблемы.


С сайтом что-то, не работают вложения, залью прошивку на обменник и выложу ссылку.

Так, проблема локализована и решена) Оказалось виной всему косяк в ОТГ кабеле. Колдовство. При инициализации хаба, планшет уходил в ребут. Так тихо мирно перезагружался. Перепаял кабель, всё решилось, блок работает отлично.

самые свежие версии файлов


Поскольку что-то с форумом и нельзя просмотреть вложения и скачать файлы, дублирую файлы на внешнем обменнике.

прошивка, стабильная m36 Прошивка полностью совместима с версиями BP5mini, BP5mini2.1, BP5mini+2.2
Дополнительная ссылка на прошивки .
печатня плата 87+ открывать в DipTrace

Инструкция по подключению

Краткий принцип работы БП5mini (+поиск неисправностей)

Все эти ссылки идут на обменник, который синхронизируется с моим компьютером, поэтому тут скорее всего самые свежие версии файлов для открытого доступа.

Рекомендованный порядок настройки БП после сборки.


Итак, мы спаяли, отмыли, собрали БП (блок питания) .

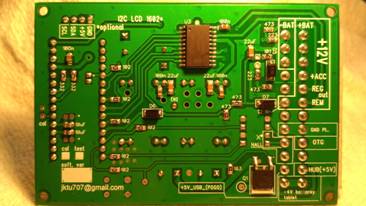

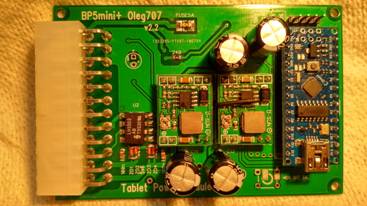

Вложение 50547Вложение 50548
Без прошивки это просто груда железа, поэтому надо для начала прошить.

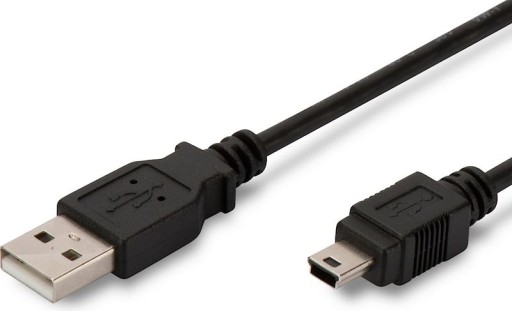

Поскольку используется ардуино NANO ( именно для облегчения прошивки простым пользователям), то для прошивки понадобится всего лишь mini-USB кабель.
Вложение 50549
Для начала скачиваем мою сборку среды Arduino IDE (там уже есть все необходимые библиотеки).
Для этого идем по одной из ссылок и скачиваем, потом распаковываем в корень диска C:\
https://mega.nz/#!FlhiWTgZ!fhH_QTRTF...v-sHJEXG-538Sc
https://drive.google.com/file/d/1oAz...ew?usp=sharing
Получаем такой путь c:\Arduino\arduino-1.6.12\
Кроме того, в системе должны быть установлены драйвера CH340G (давно есть подписанные). Как поставить распишу позже, а пока гугл в помощь.
Запускаем c:\Arduino\arduino-1.6.12\arduino.exe
Вложение 50550
